Электрические схемы для подключения Heater

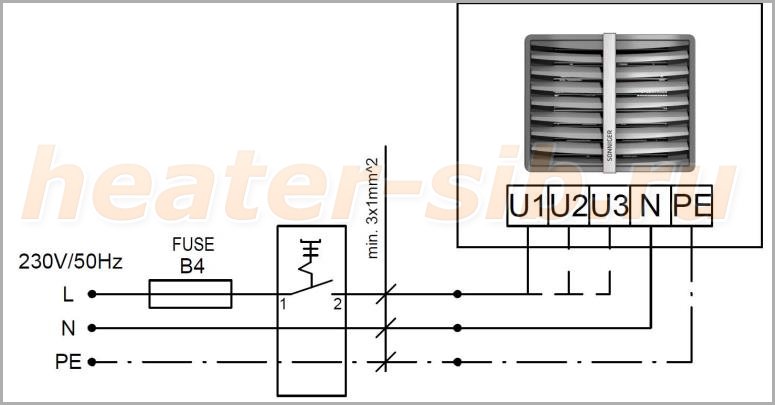

Электроподключение Heater без автоматики (без регулятора, без клапана и без сервопривода)
(для увеличения - нажмите на изображение)
- * В комплект поставки не входит: Автоматический выключатель, предохранитель, питающий кабель.
- U1 максимальная скорость – коричневый кабель
- U2 средняя скорость – серый кабель
- U3 минимальная скорость – красный кабель
- N нейтраль – голубой кабель
- PE заземление - желто/зеленый

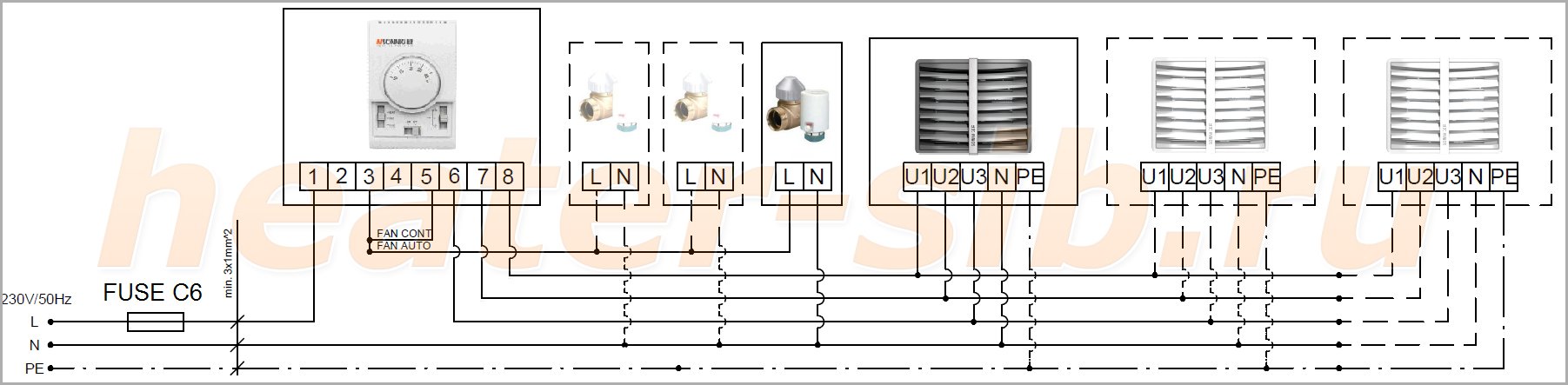

Подключение нескольких агрегатов Heater с пультом управления COMFORT, с клапанами и с сервоприводами
(для увеличения - нажмите на изображение)
- * В комплект поставки не входит: Автоматический выключатель, предохранитель, питающий кабель.
- * Одна панель управления COMFORT может управлять до 3-х Heater.
- HEAT - Термостат посылает сигнал на открытие клапана с сервоприводом и запуску вентилятора. Вентилятор отключается когда температура в помещении достигнута, сервопривод закрывает клапан по достижении температуры, теплоноситель не расходуется.
- FAN – Функция не активна. Агрегат не работает когда переключатель установлен в режим FAN.
- COOL – Термостат посылает сигнал только на Вентилятор. Вентилятор работает по сигналу термостата в помещении на охлаждение в летний период, активное движение воздушных масс. Данная функция аналогична применению дестратификатора Heater Mix.
- Внимание! Вы можете использовать дополнительную перемычку на клеммы 4-5 пульта COMFORT, в этом случае вы будете использовать только функцию переключения скоростей вентилятора I-II-III и переключатель ON/OFF. Термостат и переключатели HEAT/FAN/COOL будут неактивны.
- Дополнительные перемычки на клеммы 4-5 могут быть применены, если используется какой-либо другой термостат.

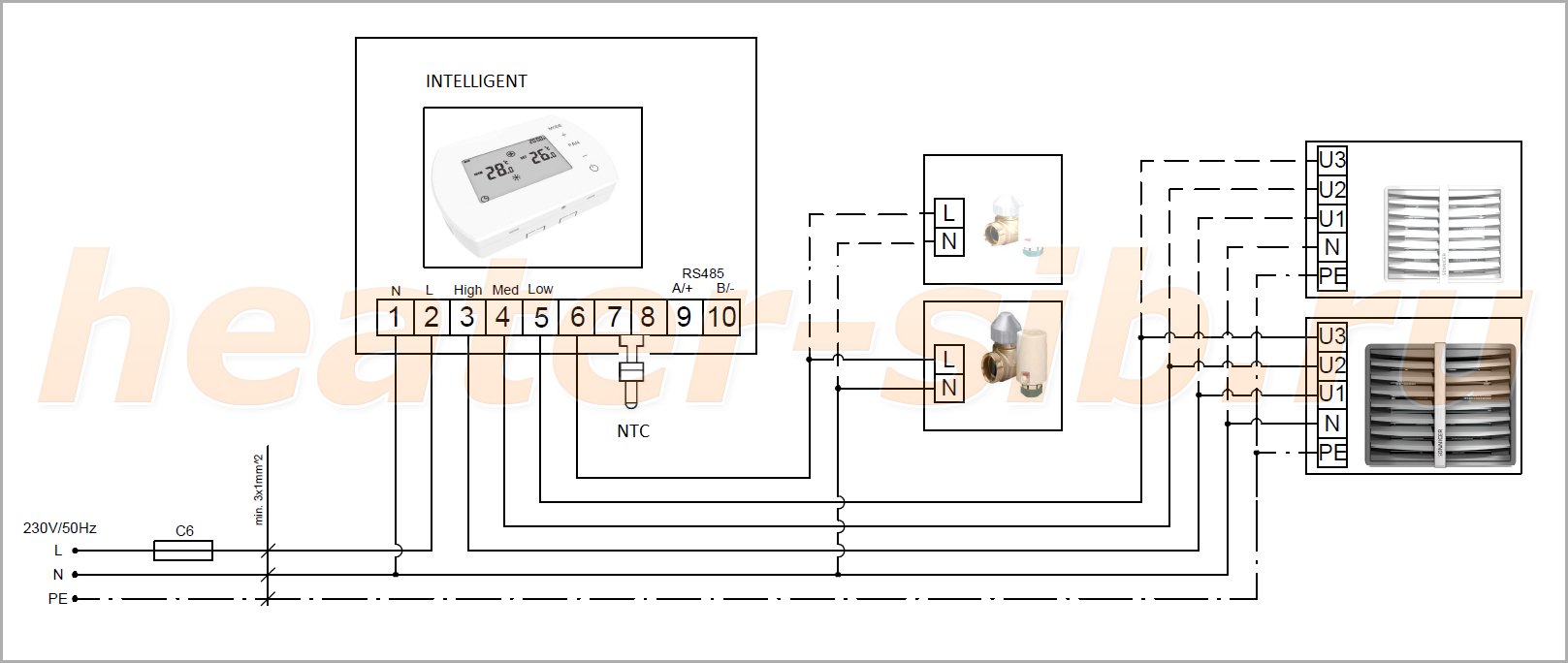

Подключение Heater с автоматической панелью управления INTELLIGENT
(для увеличения - нажмите на изображение)
- * В комплект поставки не входит: Автоматический выключатель, предохранитель, питающий кабель.
- U1 максимальная скорость – коричневый кабель
- U2 средняя скорость – серый кабель
- U3 минимальная скорость – красный кабель
- N нейтраль – голубой кабель
- PE заземление - желто/зеленый
- Интеллектуальный PSH (панель управления INTELLIGENT) контроллер управляет клапаном/приводом и автоматически регулирует скоростями вентилятора в зависимости от требуемой температуры в помещении. Скорость вентилятора изменяется автоматически на более низкую или высокую скорость, когда температура в помещении приближается к заданной.
- Дополнительные функции - еженедельный термостат, наличие сигналов связи с BMS коммуникациями.
- Возможность подключения датчика наружной температуры NTC, поставляется с кабелем длиной 5 м, максимальная длина помключения кабелем - 20 м.
- *Одна панель управления INTELLIGENT может управлять до 2-х Heater.

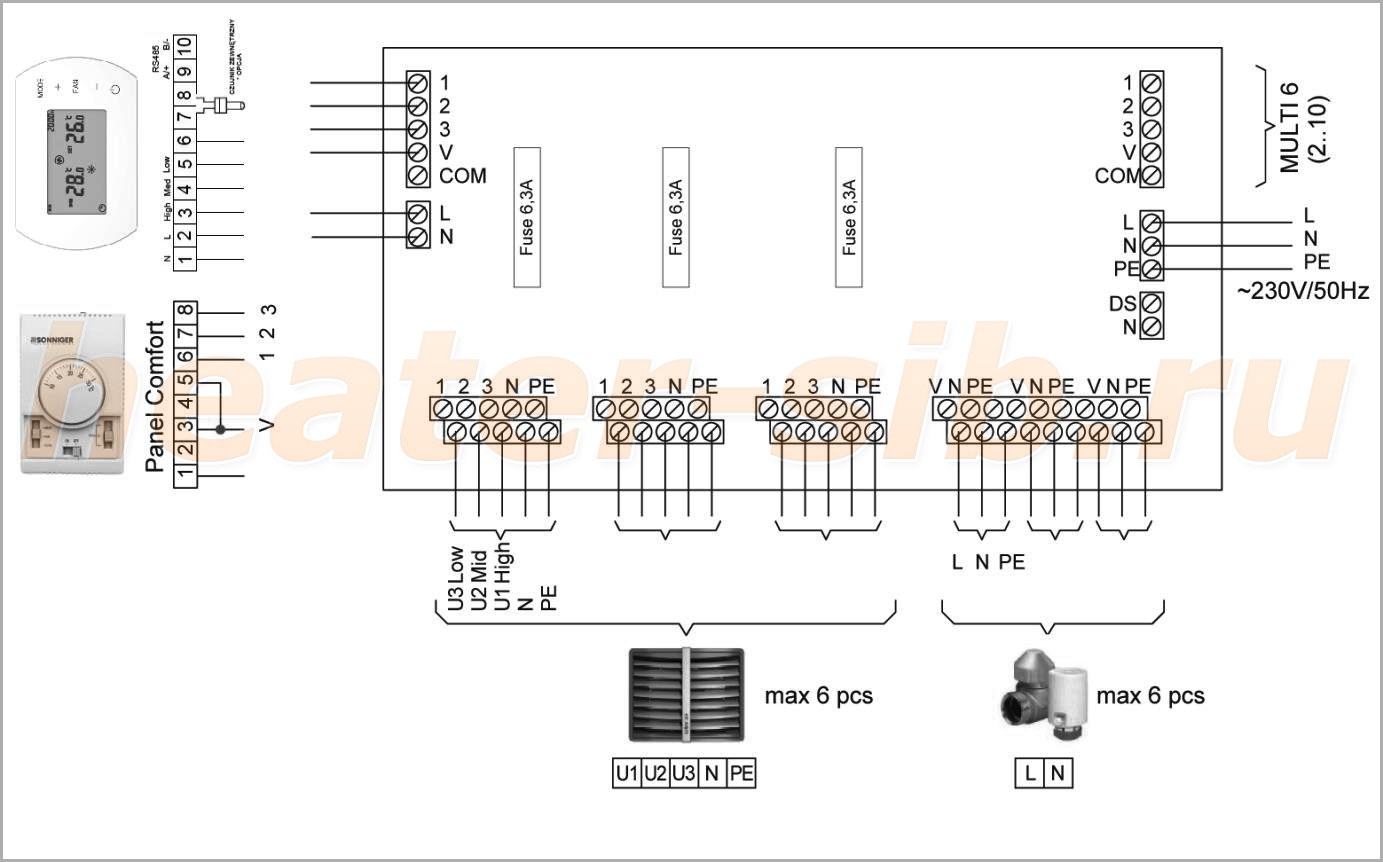

Шкаф Splitter MULTI 6
(для увеличения - нажмите на изображение)
- Шкаф Splitter MULTI 6 - управляет до 6 установок Heater с одной панелью COMFORT или INTELLIGENT.
- Для подключения более 6 (шести) тепловентиляторов и клапанов, есть возможность подключить Splitter MULTI 6 друг с другом (максимальное объединение до 10 Шкафов Splitter MULTI 6). В таком случае, в первом Шкафе Splitter MULTI 6 разъем DS-N остается открытым(перемычки не ставить), в других Splitter MULTI 6 (2..10) разъем DS-N должны быть замкнут перемычкой.

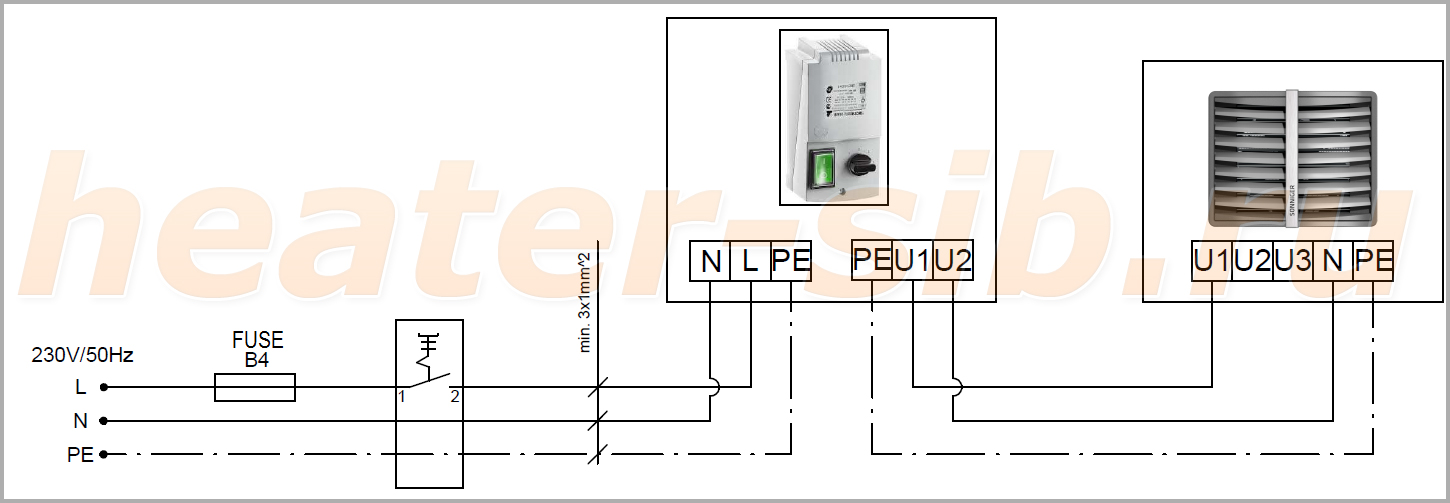

Подключение Heater с трансформаторным регулятором скорости ARW
(для увеличения - нажмите на изображение)
- * В комплект поставки не входит: Автоматический выключатель, предохранитель, питающий кабель.
- * Когда используется трансформаторный регулятор скорости, необходимо использовать только максимальную скорость вращения с вентилятором: клемма U1 на вентиляторе и клемма U1 на регуляторе скорости оборотов.
