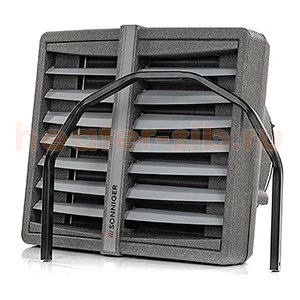

Heater One / CR One

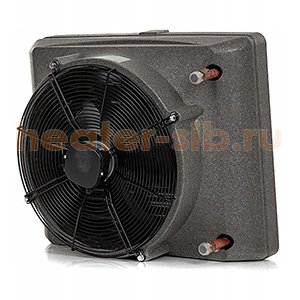

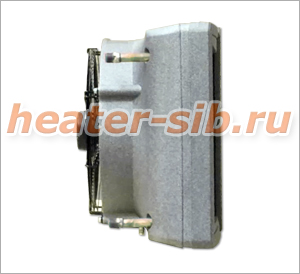

Описание: Sonniger Heater One / Condens CR One тепловентилятор с водяным теплообменником
предназначен для отопления, нагрева воздуха в небольших по площади помещениях.
Воздушно отопительный аппарат (ВОА) One / CR One может использоваться в качестве основного источника тепла для обогрева: небольшого цеха, мини склада, розничного магазина товаров народного потребления, околодомовые маркеты, частные спортзалы, мини-автомойки и частные гаражи, маленькие теплицы и зимние сады, шоурум автосалона и мастерские автосервисов... Цена указана за воздухонагреватель. Крепеж и автоматика заказывается отдельно. Технические характеристики Heater One / Condens CR One и их отличие:
Рейтинг: 5 из 53
|
| « Heater R3 / CR3 HEATER ONE / CR ONE Heater R1 / CR1 » | |

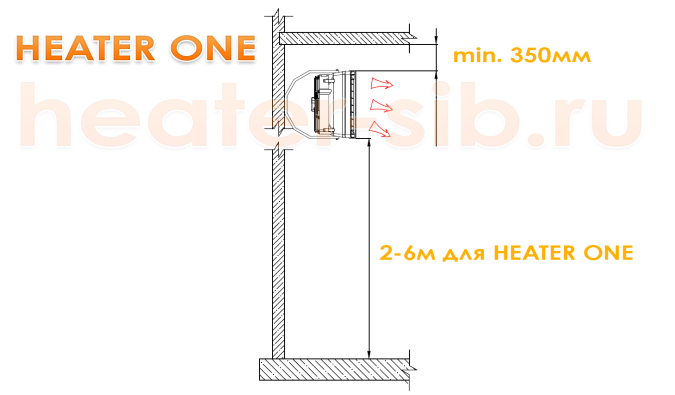

Монтаж Heater One / CR One на стене, либо на несущей колонне

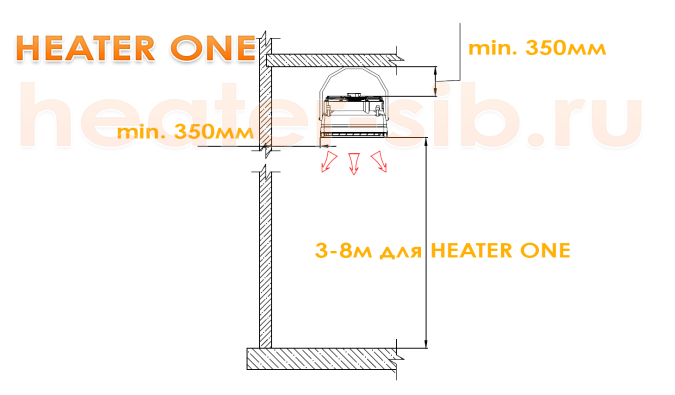

Монтаж Heater One / CR One на потолке, либо на горизонтальной поверхности по направлению к полу

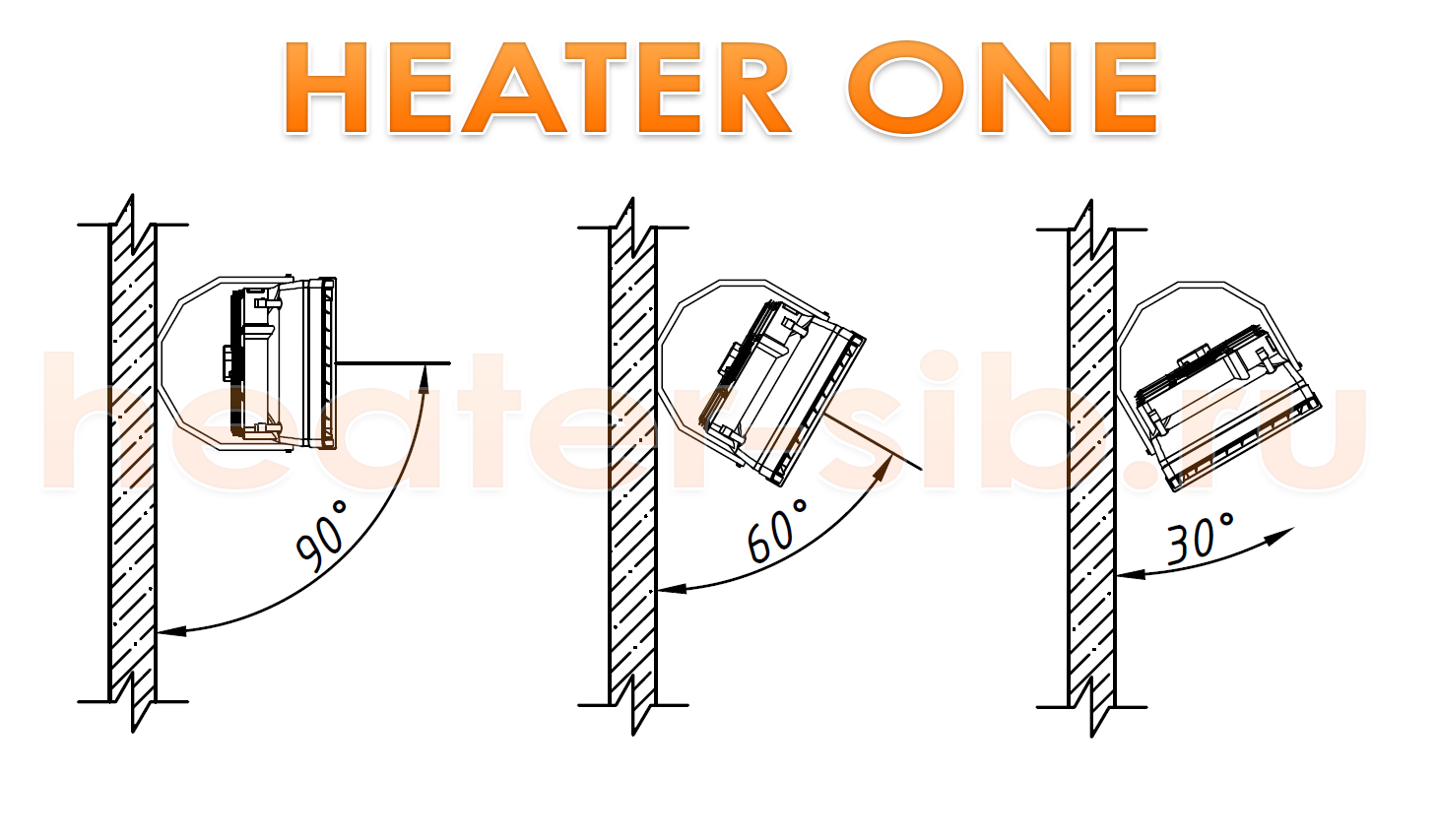

Крепление Heater One / CR One на вертикальной поверхности с помощью монтажного кронштейна (консоли)

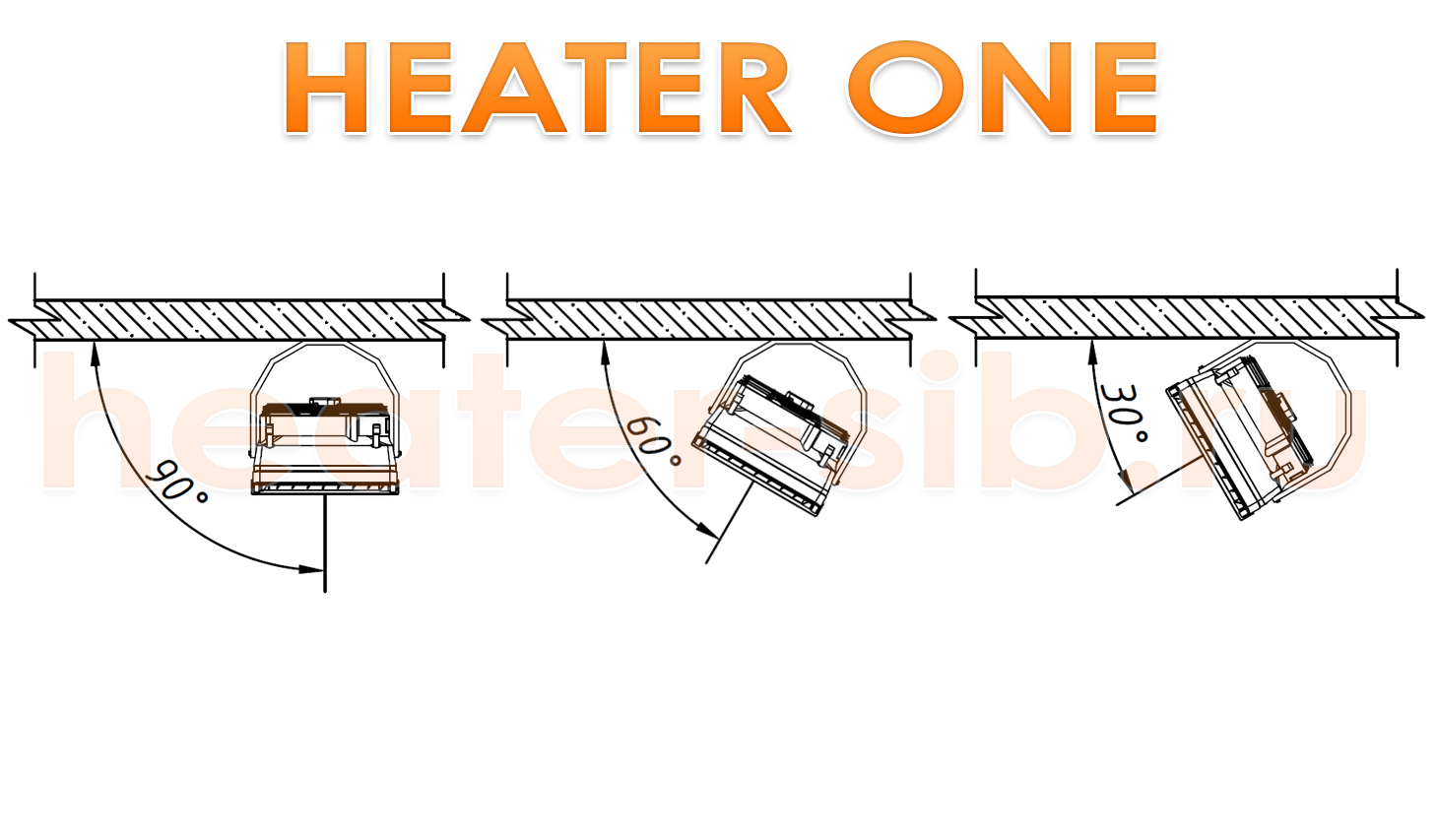

Крепление Heater One / CR One на горизонтальной поверхности с помощью монтажного кронштейна (консоли)

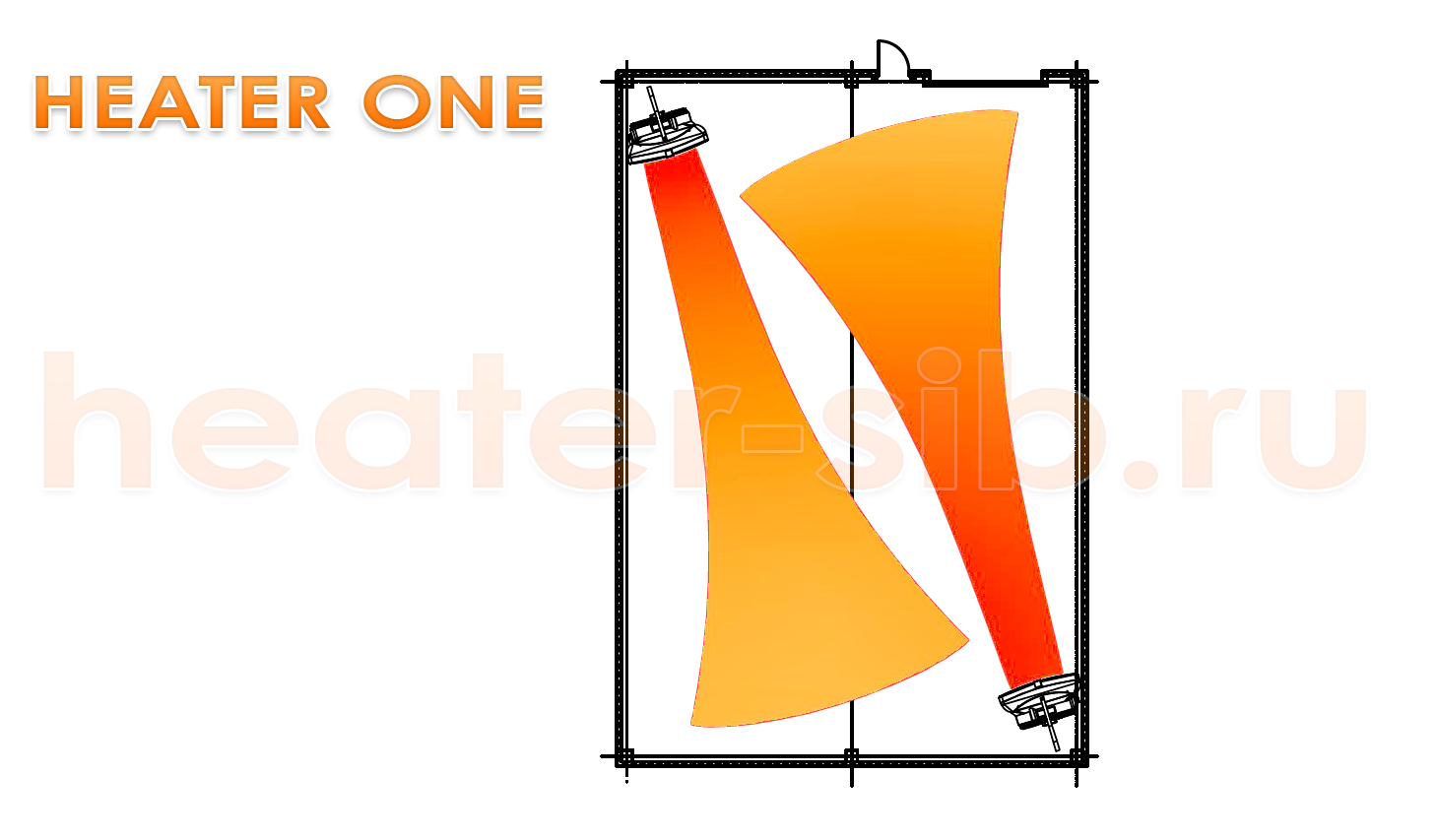

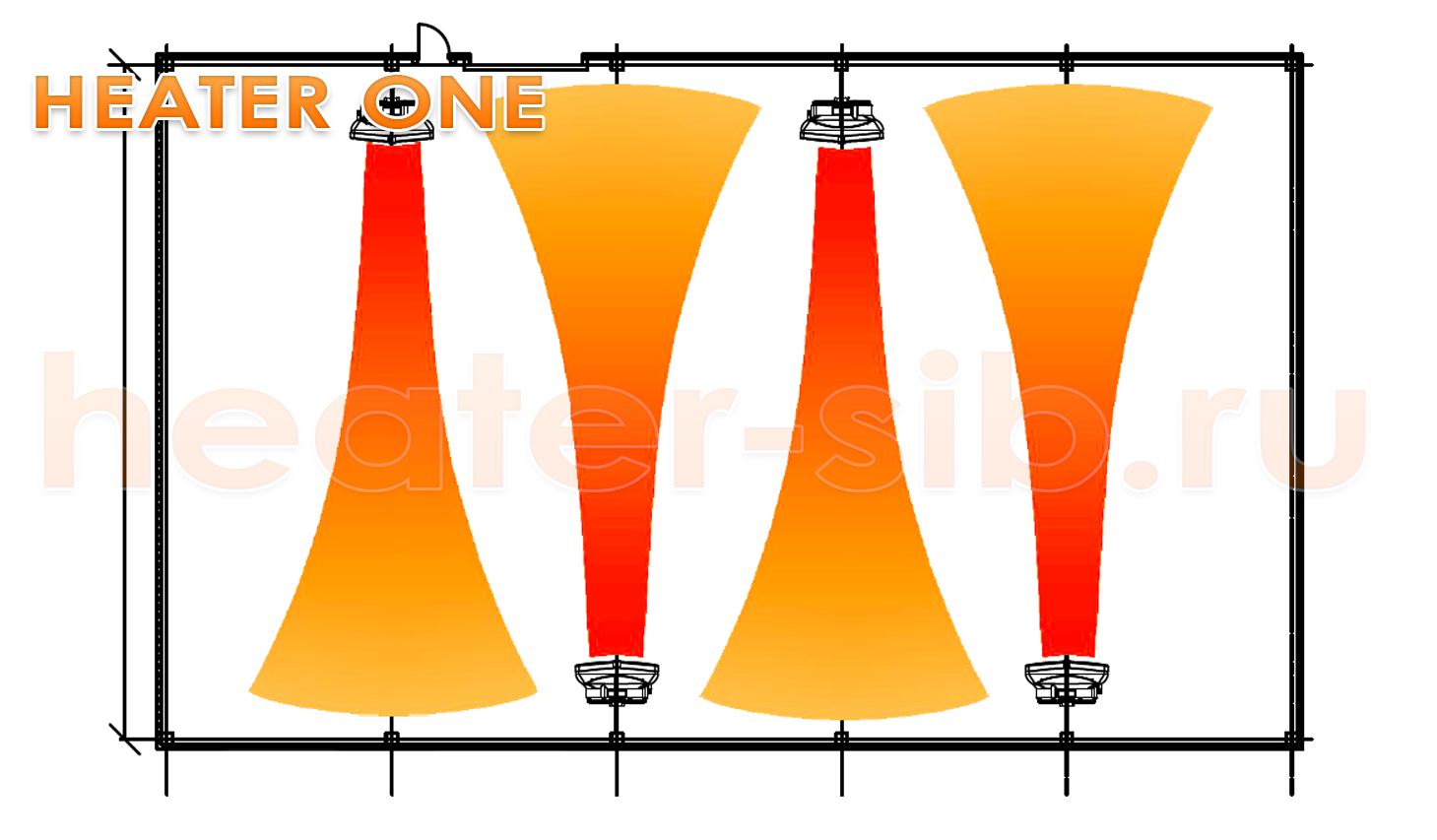

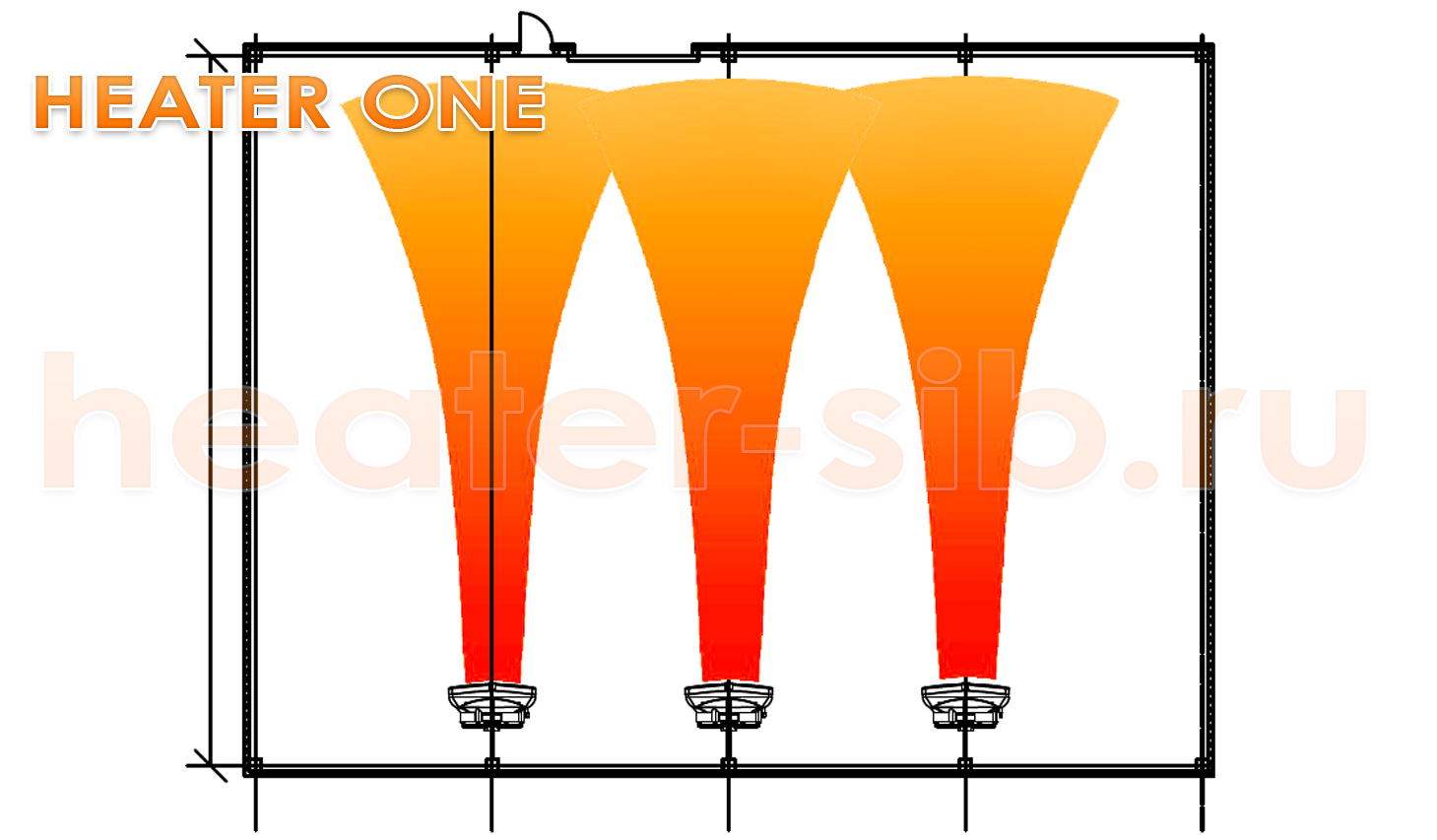

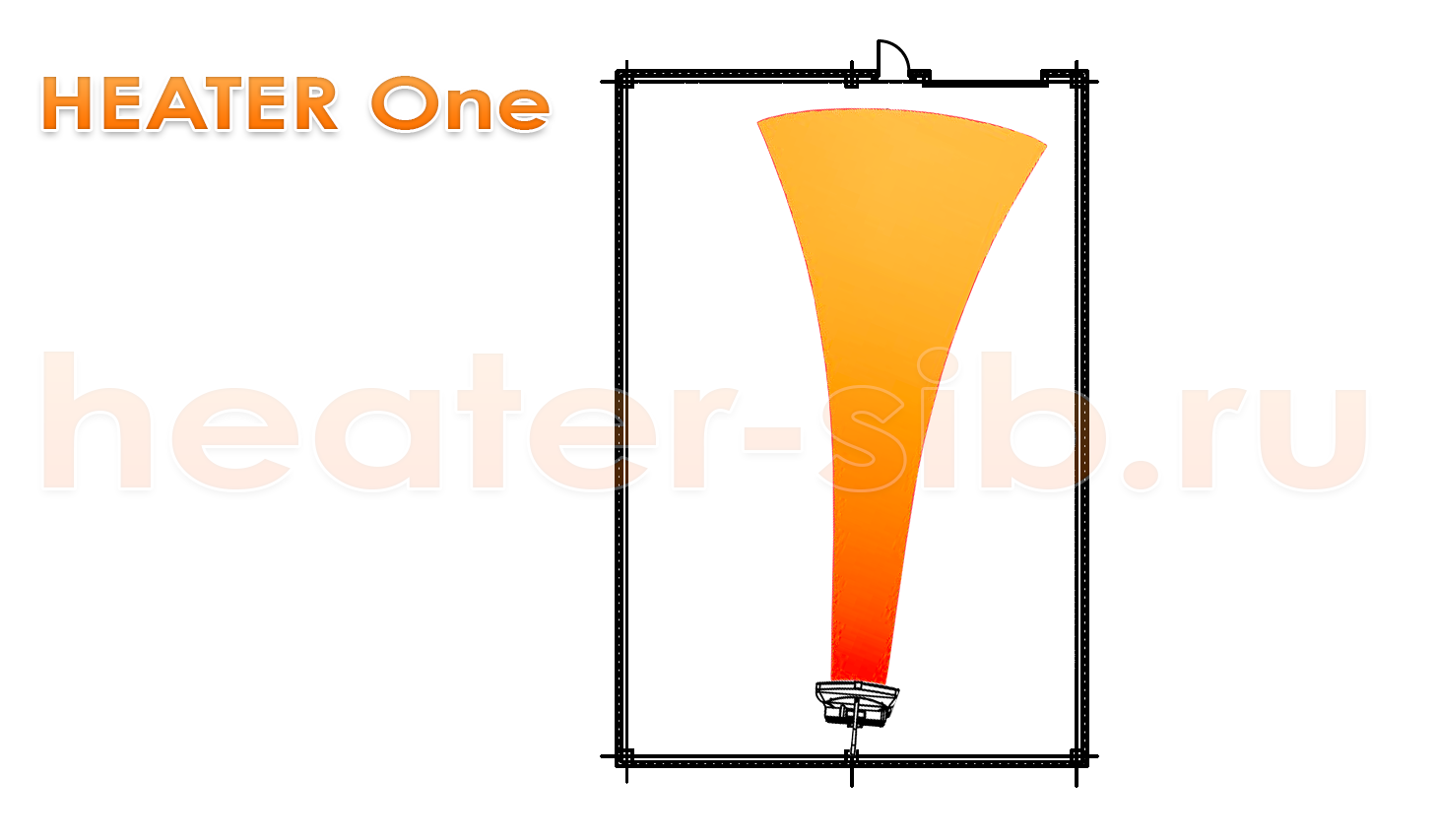

Варианты расстановки Heater One / CR One в помещении
Выбор зависит от назначения помещения, нахождения в нем рабочих зон, расположения оборудования, возможности прокладки трубопроводов и т.д.
Не рекомендуется направлять поток теплового воздуха на простенки, стеллажи с товарами, колонны, технологическое оборудование и другие преграды. Т.к., это приведет к уменьшению дальности воздушного потока от тепловентилятора, неравномерному нагреву воздуха в помещении, непредсказуемым завихрениям и к снижению эффективности отопления.
Нагреватели воздуха должны располагаться с акцентом на обеспечение равномерного распределения теплого воздуха по объему помещения. Он должен быть направлен в свободную зону. Не рекомендуется располагать агрегат так, чтобы струя дула вдоль стены.
Гидравлическое подключение Heater One / CR One
Подключение должно быть произведено так, чтобы можно было производить техническое обслуживание АВО Heater One / CR One. При монтаже агрегата к трубам с теплоносителем, на "подаче" и на "обратке" необходимо установить шаровые краны, для возможности отключения аппарата от системы отопления.
Подключение нагревателя с помощью гибкой подводки, позволяет поворачивать его влево и вправо на монтажном кронштейне.

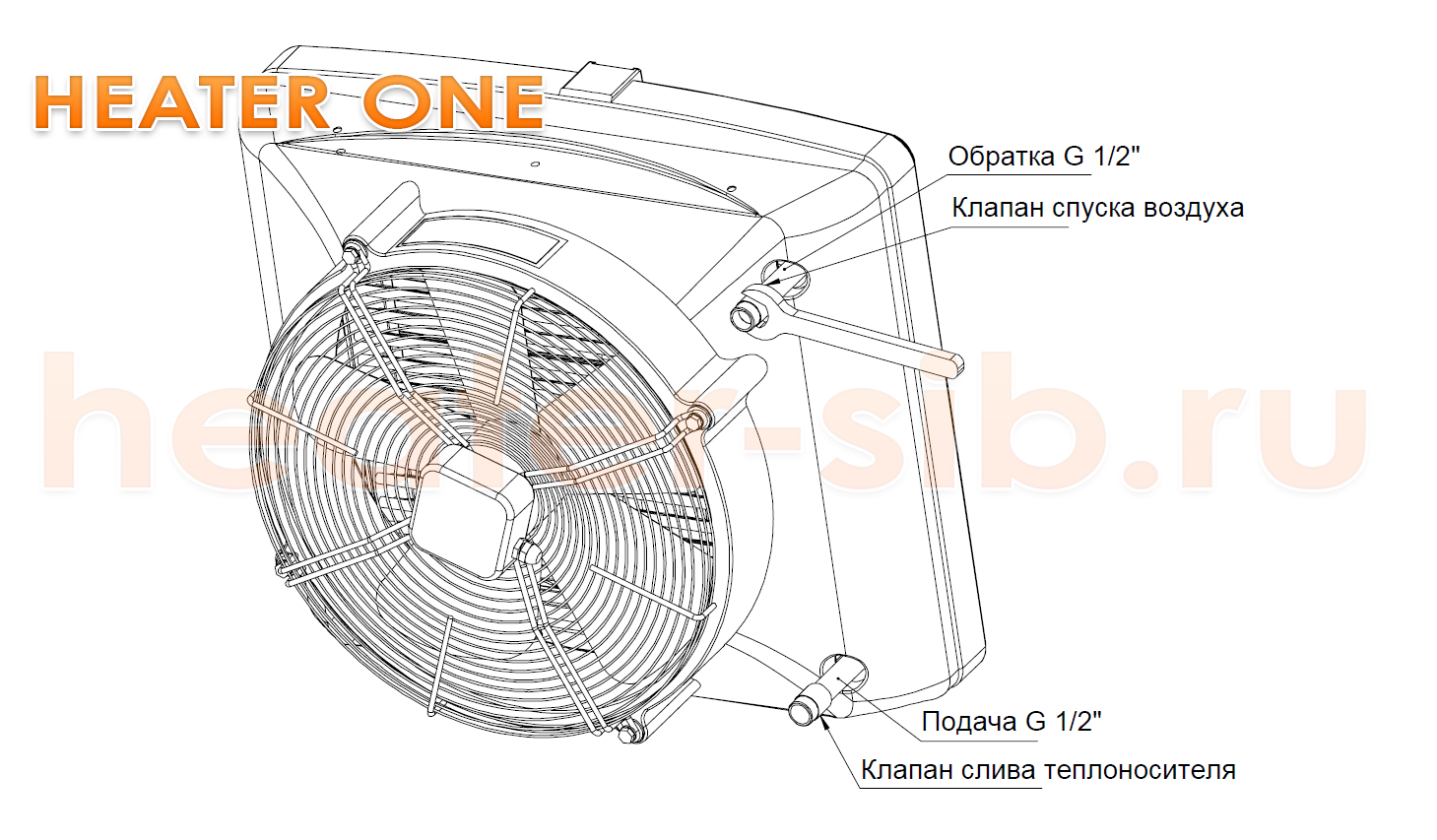

Подключение ONE / CR ONE к теплоносителю

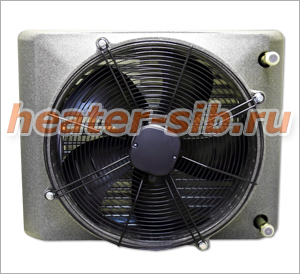

Подсоединительные патрубки теплообменника Heater One / CR One имеют размер 1/2" и расположены с задней его стороны. При их подключении к трубопроводу системы отопления, необходимо предусмотреть защиту от обратного крутящего момента, используя для этого 2 (два) гаечных ключа.
Не соблюдение данной рекомендации, может привести к свинчиванию патрубка от корпуса теплообменника.
Питающий патрубок теплообменника Heater One / CR One расположен снизу, обратный - вверху.

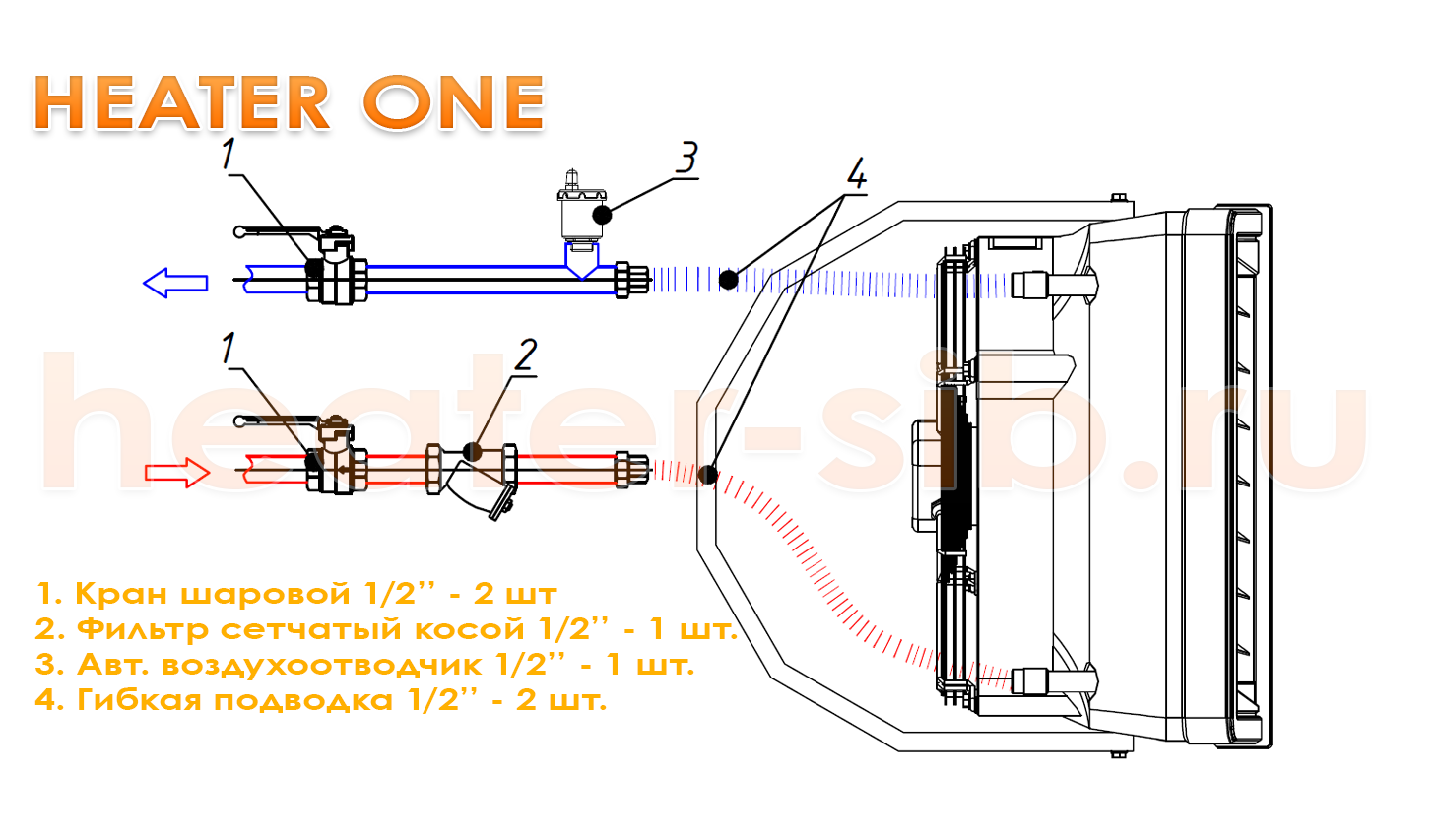

Схема подключения Heater One / CR One к системе теплоснабжения без регулирования

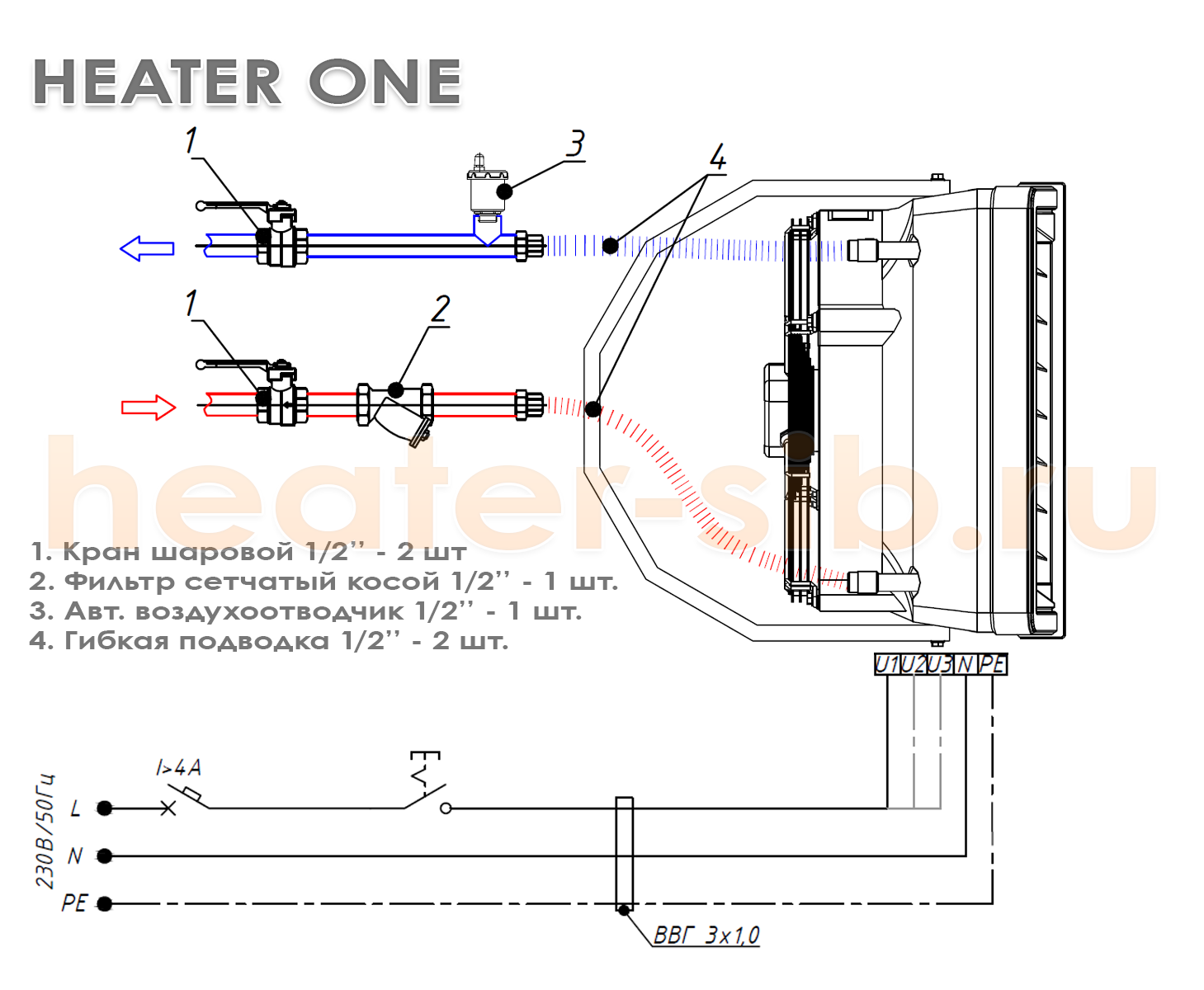

Схема гидравлического и электрического подключения Heater One / CR One без регулирования
Выбор скорости вращения вентилятора производится подключением фазного провода на соответствующие контакты U1 (3-ая скорость - max), U2 (2-ая скорость), U3 (1-ая скорость - min).
Категорически запрещается подключать фазный провод более чем на один контакт U1-U3.
* в комплект поставки не входит автоматический выключатель, предохранитель, питающий кабель, кнопочный выключатель

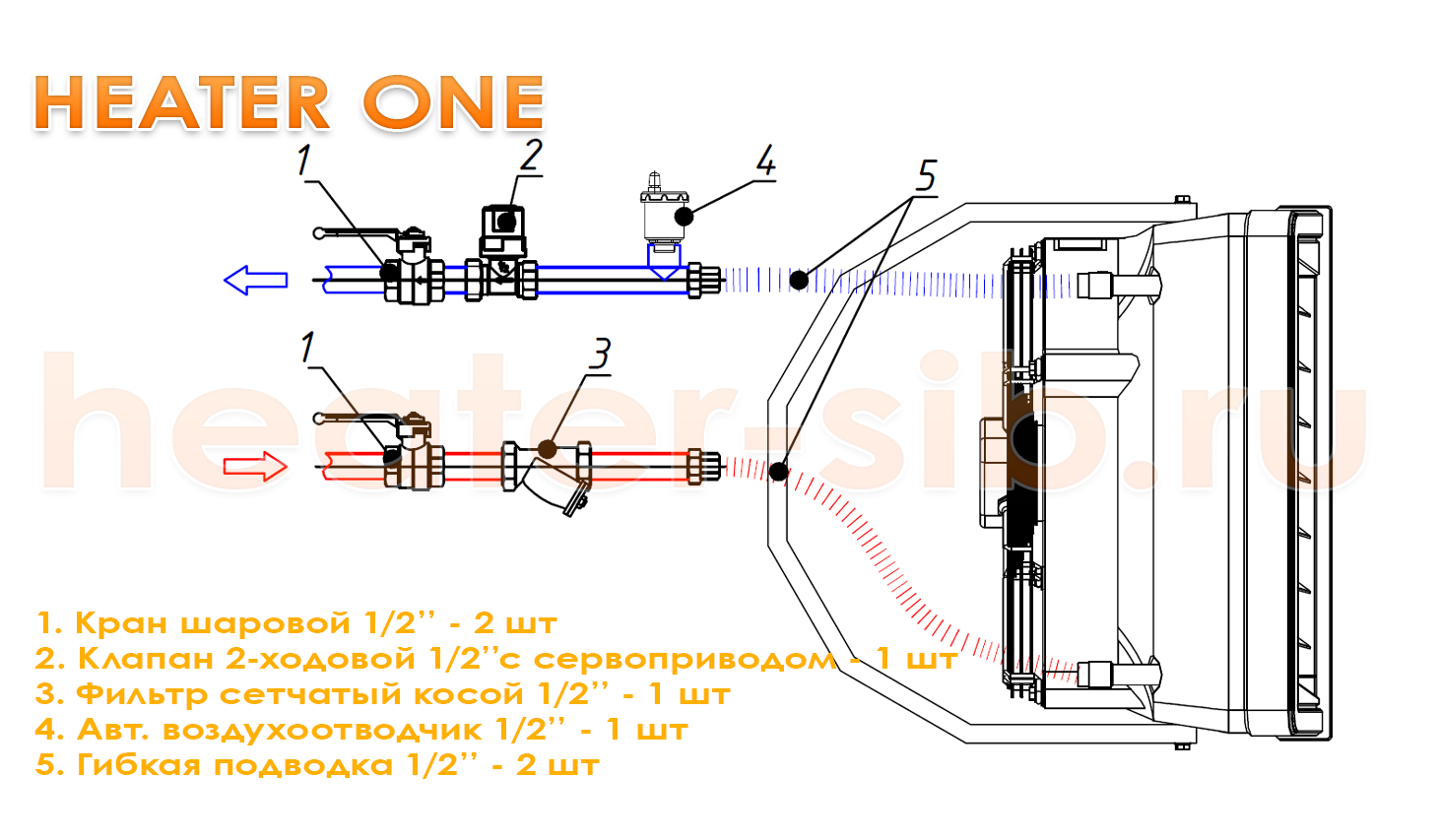

Схема подключения Heater One / CR One к системе теплоснабжения c регулированием от двухходового клапана с сервоприводом

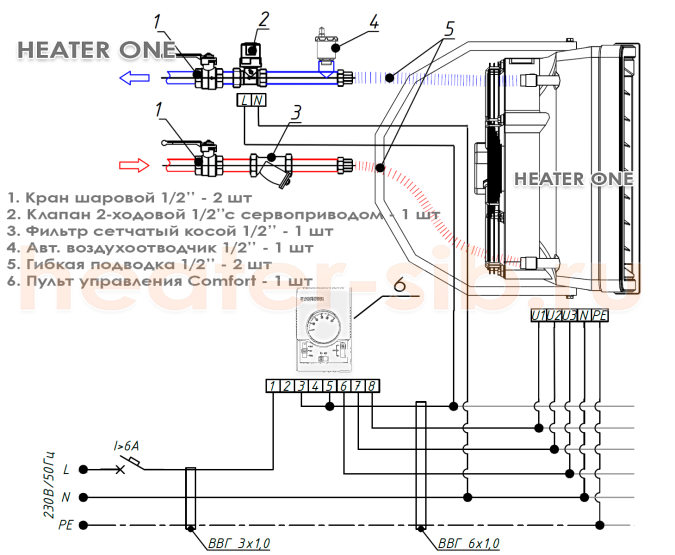

Схема гидравлического и электрического подключения Heater One / CR One с регулировкой
Подключение Heater One / CR One с пультом управления COMFORT и клапаном с сервоприводом.
- ON/OFF - Включение и выключение тепловентилятора;
- I – II – III - Переключатель скорости вращения вентилятора;
- HEAT - Термостат посылает сигнал сервоприводу на открытие клапана и на запуск двигателя вентилятора. Вентилятор отключается, когда температура в помещении достигнута, сервопривод закрывает клапан.
- FAN - Функция не активна. Агрегат не работает, когда переключатель установлен в этот режим.
- COOL - Термостат посылает сигнал только на вентилятор. Вентилятор работает по сигналу термостата в помещении на охлаждение в летний период, активное движение воздушных масс.
- U1 - максимальная скорость - коричневый провод
- U2 - средняя скорость - серый провод
- U3 - минимальная скорость - красный провод
- N - нейтраль - голубой провод
- PE - заземление - желто/зеленый провод
* в комплект поставки не входит автоматический выключатель, предохранитель, питающий кабель, кнопочный выключатель
** к одной панели управления Comfort можно подключить от 1-го до 3-х тепловентиляторов Heater One / CR One

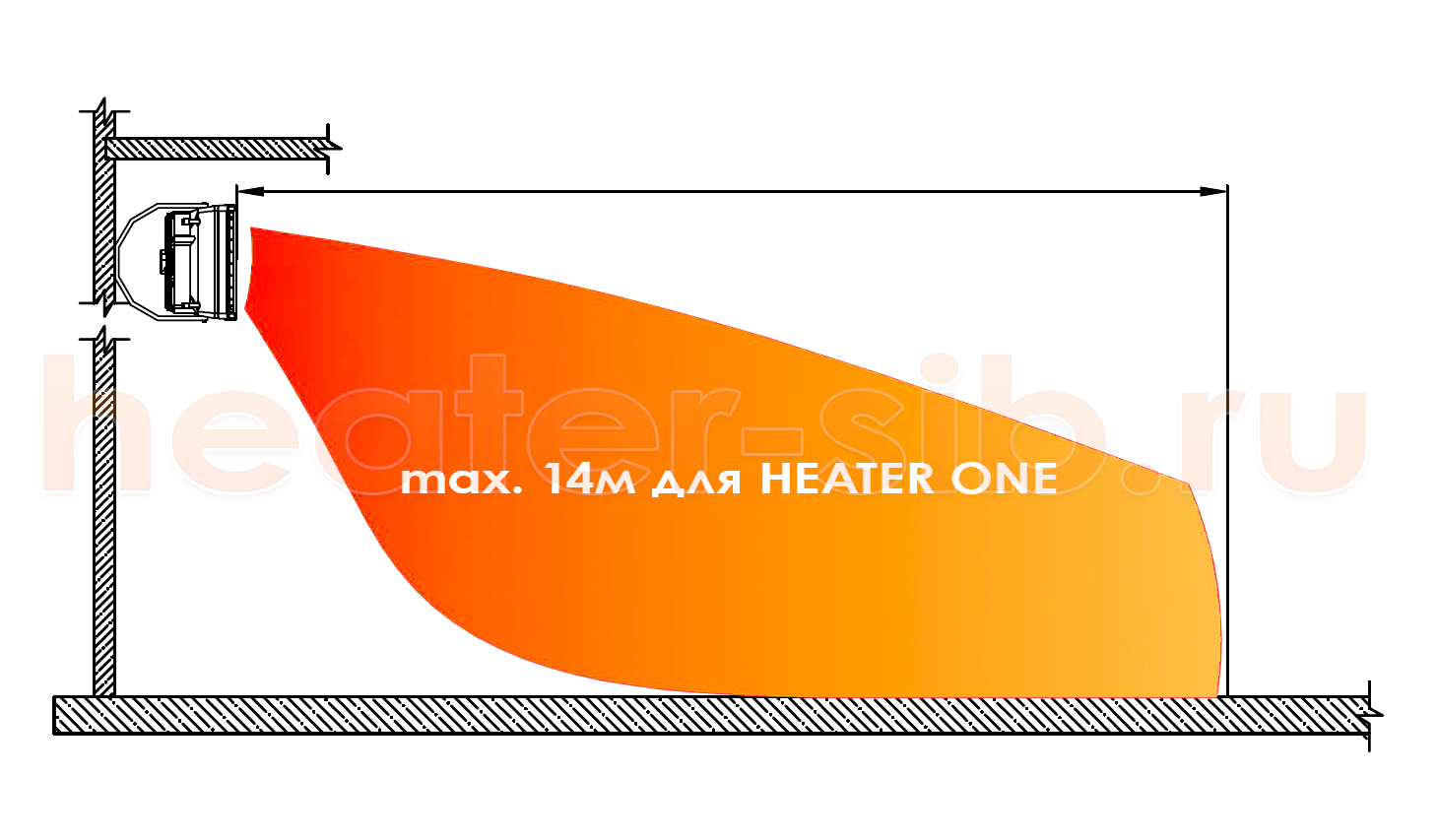

Дальность воздушного потока Heater One / CR One при настенном монтаже

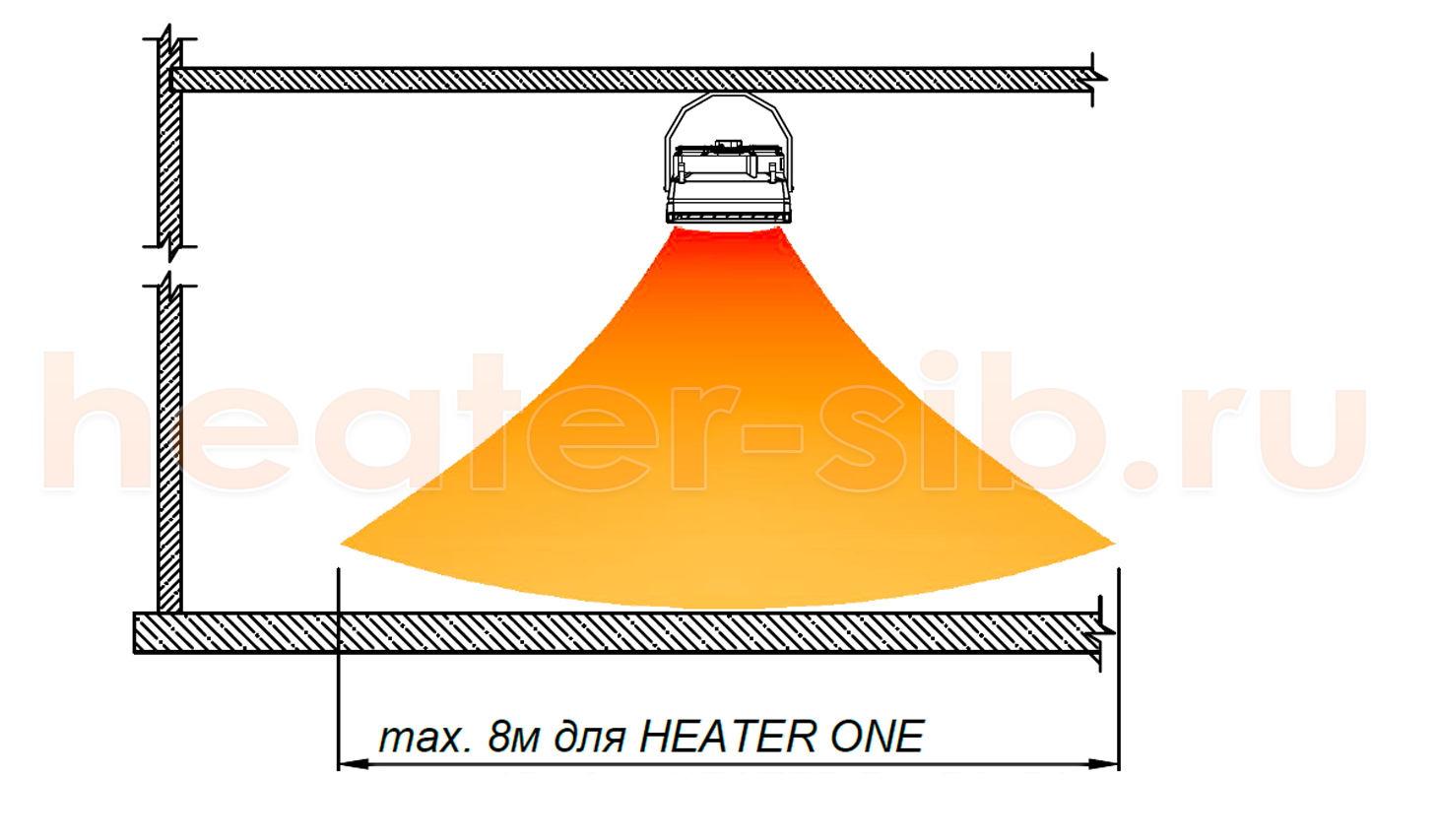

Дальность воздушной струи Heater One / CR One при потолочном монтаже

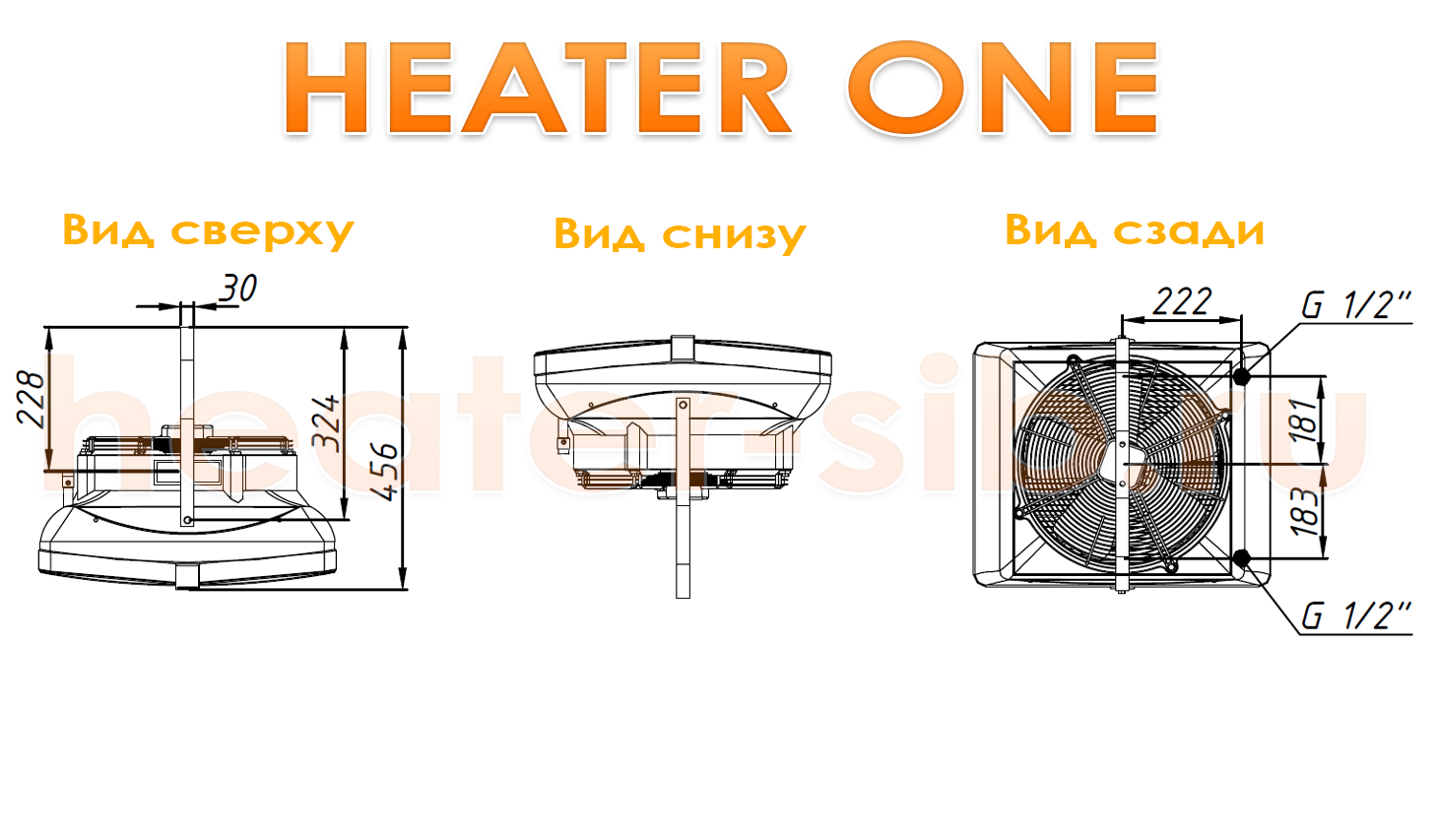

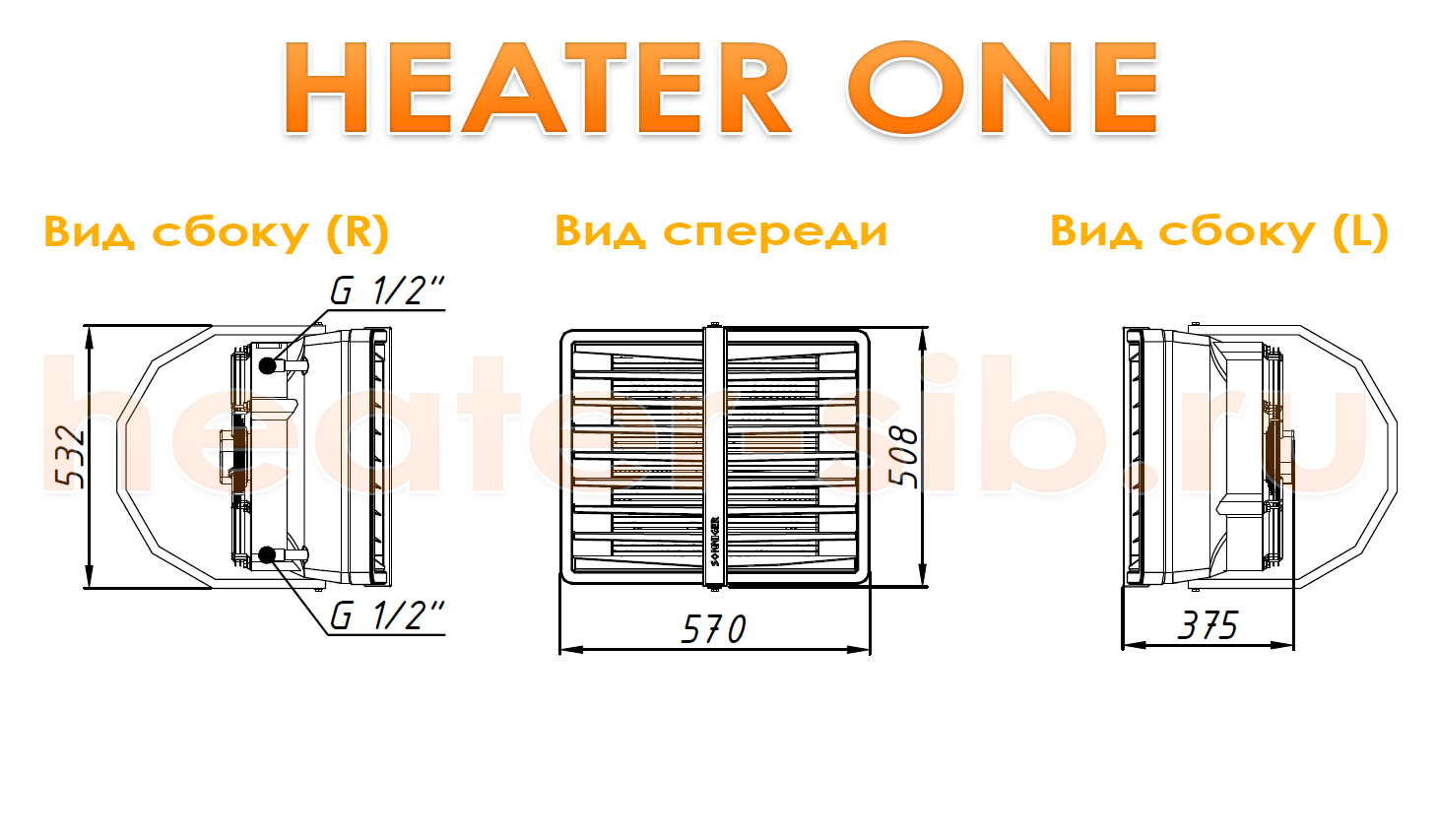

Размеры Heater One / CR One (в помощь для определения места установки)
Тепловые характеристики Heater One / CR One
(в зависимости от температуры теплоностителя)
| Параматры | вода 90/70 гр.С | вода 80/60 гр.С | вода 70/50 гр.С | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепмература воздуха на входе, гр.С | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Тепловая мощность, кВт | 22,0 | 20,4 | 18,9 | 17,4 | 16,3 | 18,3 | 17,1 | 15,9 | 14,7 | 13,6 | 15,4 | 14,2 | 12,9 | 11,7 | 10,6 |
| Температура воздуха на выходе, гр.С | 13,6 | 17,6 | 21,5 | 25,6 | 29,5 | 11,3 | 15,2 | 19,3 | 23,3 | 27,3 | 9,8 | 13,7 | 17,7 | 21,6 | 25,4 |
| Расход воды, м3/час | 1,0 | 1,0 | 0,9 | 0,8 | 0,7 | 0,8 | 0,8 | 0,7 | 0,6 | 0,5 | 0,6 | 0,6 | 0,5 | 0,4 | 0,3 |
| Гидравлическое сопротивление, кПа | 1,9 | 1,7 | 1,5 | 1,3 | 1,1 | 1,5 | 1,3 | 1,1 | 0,9 | 0,7 | 1,1 | 0,9 | 0,7 | 0,5 | 0,3 |
| Тепловая мощность, кВт | 17,2 | 16,0 | 14,8 | 13,6 | 12,4 | 14,4 | 13,2 | 12,1 | 10,9 | 9,5 | 12,6 | 11,1 | 9,6 | 8,2 | 7,4 |
| Температура воздуха на выходе, гр.С | 15,1 | 19,1 | 23,0 | 27,1 | 31,0 | 12,8 | 16,7 | 20,8 | 24,8 | 28,8 | 11,3 | 15,2 | 19,2 | 23,1 | 26,9 |
| Расход воды, м3/час | 0,8 | 0,8 | 0,7 | 0,6 | 0,5 | 0,6 | 0,6 | 0,5 | 0,4 | 0,3 | 0,4 | 0,4 | 0,3 | 0,2 | 0,1 |
| Гидравлическое сопротивление, кПа | 1,3 | 1,1 | 0,9 | 0,7 | 0,5 | 0,9 | 0,7 | 0,5 | 0,3 | 0,1 | 0,5 | 0,5 | 0,4 | 0,3 | 0,2 |
| Тепловая мощность, кВт | 14,7 | 13,5 | 12,3 | 11,1 | 9,9 | 12,1 | 10,9 | 9,7 | 8,5 | 7,4 | 10,3 | 8,5 | 7,3 | 6,1 | 4,9 |
| Температура воздуха на выходе, гр.С | 17,1 | 19,2 | 25,0 | 29,2 | 32,9 | 14,7 | 18,7 | 22,9 | 26,8 | 30,7 | 13,3 | 17,1 | 21,2 | 25,1 | 28,8 |
| Расход воды, м3/час | 0,6 | 0,5 | 0,4 | 0,3 | 0,2 | 0,4 | 0,4 | 0,3 | 0,2 | 0,1 | 0,2 | 0,2 | 0,2 | 0,1 | 0,1 |
| Гидравлическое сопротивление, кПа | 0,9 | 0,7 | 0,7 | 0,6 | 0,5 | 0,6 | 0,6 | 0,5 | 0,4 | 0,3 | 0,3 | 0,3 | 0,2 | 0,1 | 0,1 |
