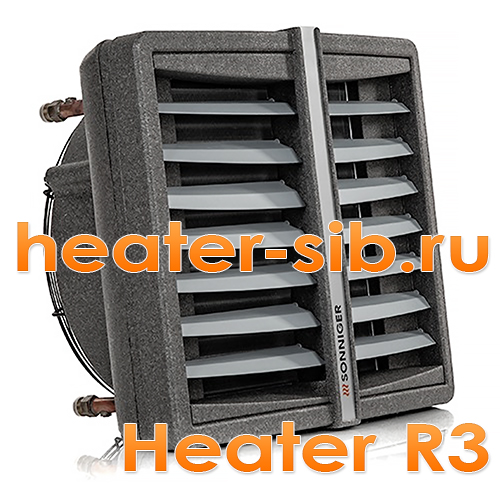

Heater Condens CR3(действуют скидки)
|

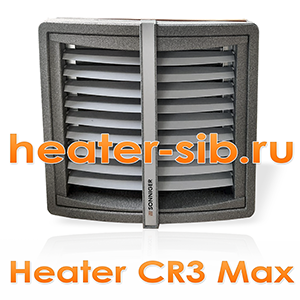

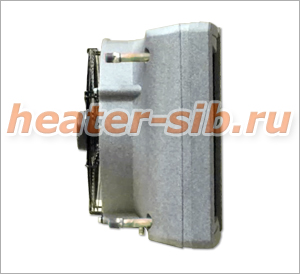

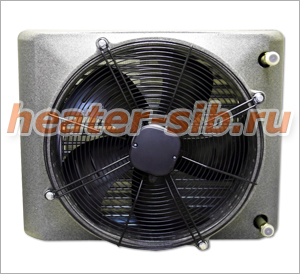

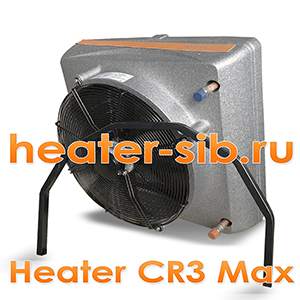

Heater R3 / CR3
Описание: Sonniger Heater R3 / CR3 тепловентилятор с водяным теплообменником
предназначен для нагрева воздуха в больших по площади и объемах помещениях. Воздушно отопительный аппарат (ВОА) R3 / CR3 применяется: производственные цеха, склады и ангары, розничные и оптовые магазины, супер- и гипер- маркеты, спортивные объекты, автомойки и гаражи, теплицы и зимние сады, железнодорожные ДЕПО, птицефермы и животноводческие комплексы, автосалоны и автосервисы... Цена указана за воздухонагреватель. Крепеж и автоматика заказывается отдельно. Технические характеристики Heater R3 / CR3 и их отличие:
Рейтинг: 5 из 36
|
| « Heater R2 / CR2 HEATER R3 / CR3 Heater Mix / MIX1 » | |

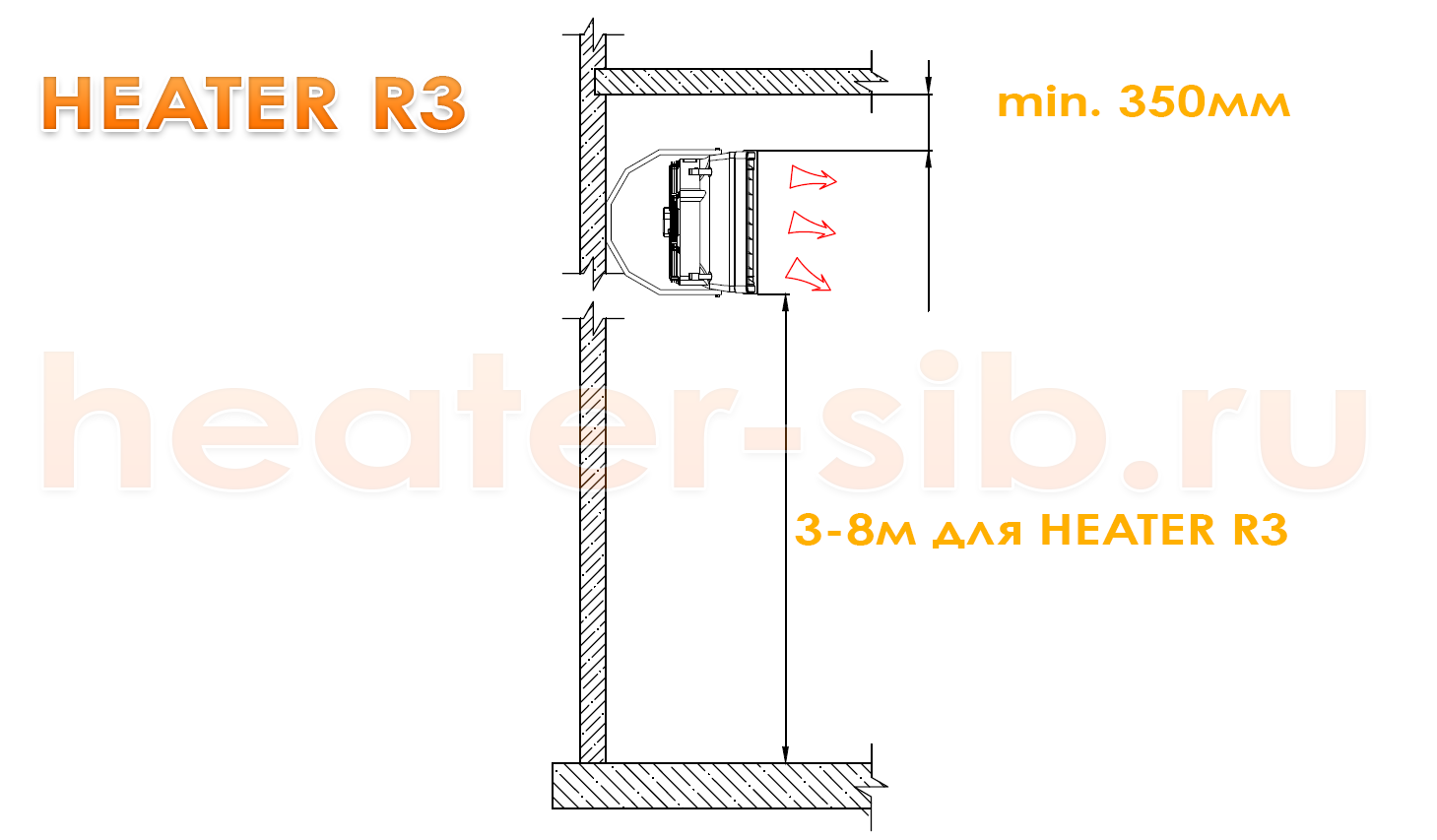

Монтаж Heater R3 / CR3 на стене, либо на несущей колонне

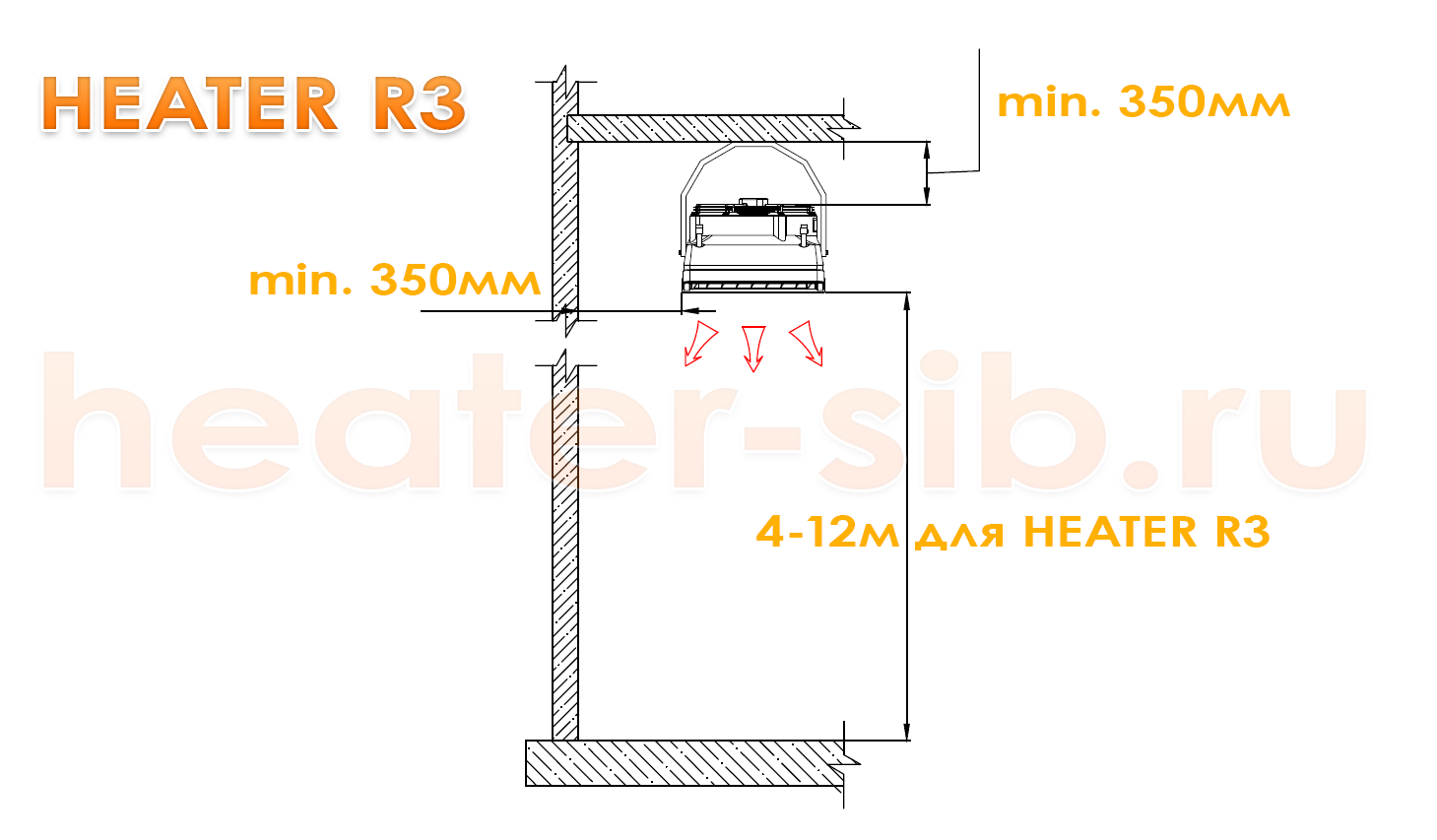

Монтаж Heater R3 / CR3 на потолке, либо на горизонтальной поверхности по направлению к полу

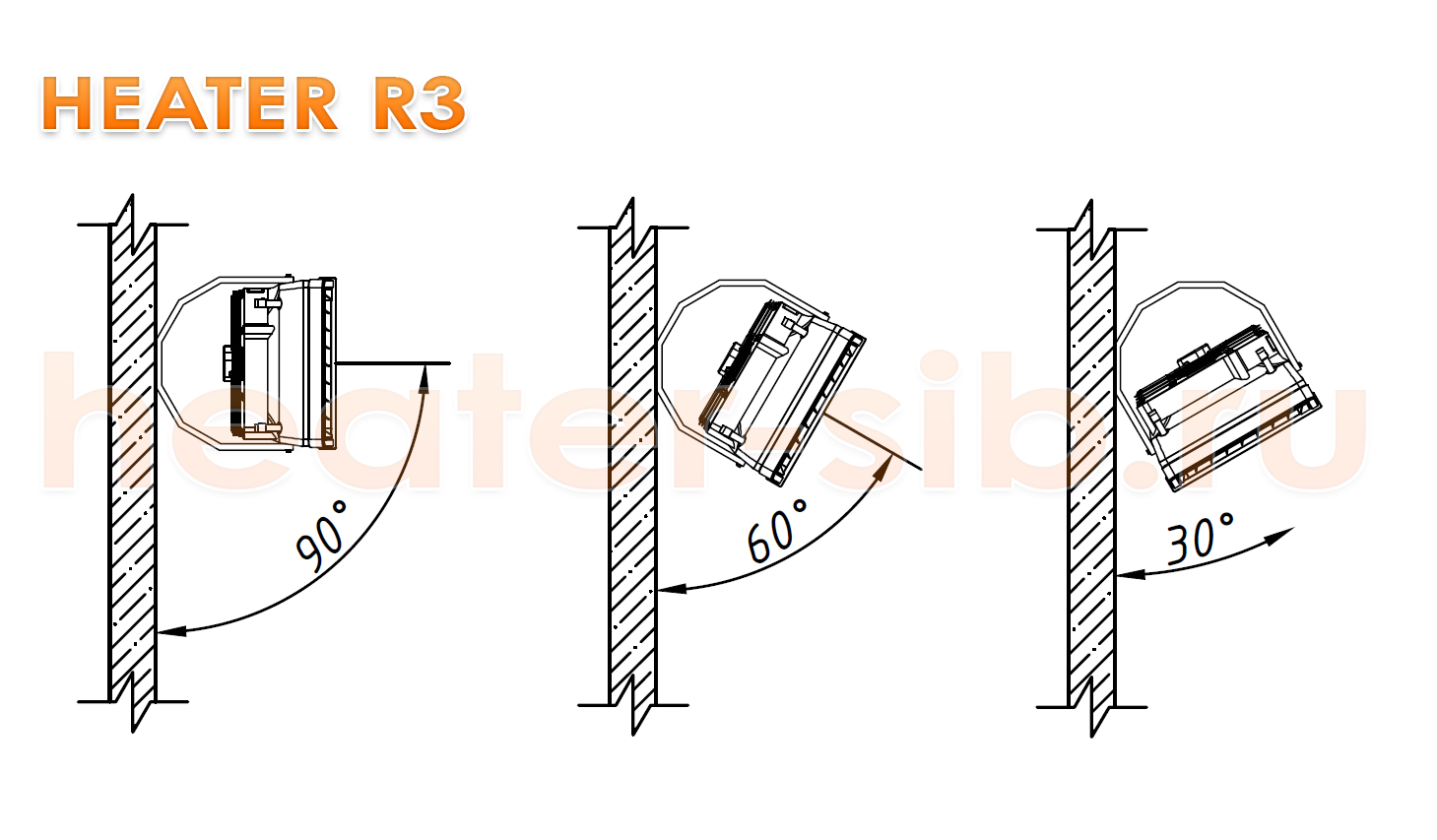

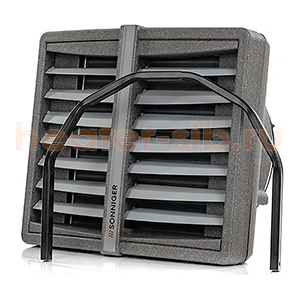

Крепление Heater R3 / CR3 на вертикальной поверхности с помощью монтажного кронштейна (консоли)

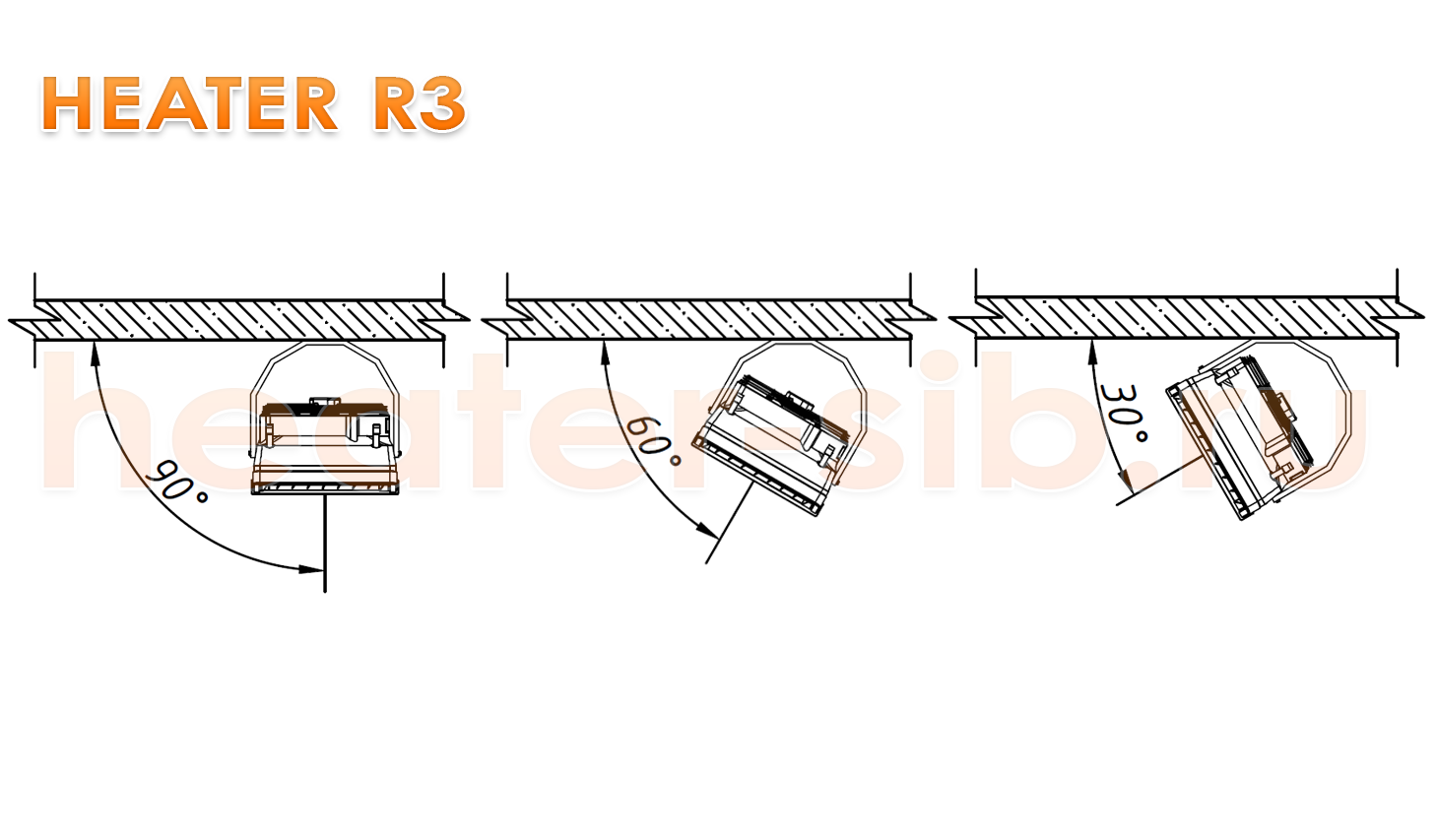

Крепление Heater R3 / CR3 на горизонтальной поверхности с помощью монтажного кронштейна (консоли)

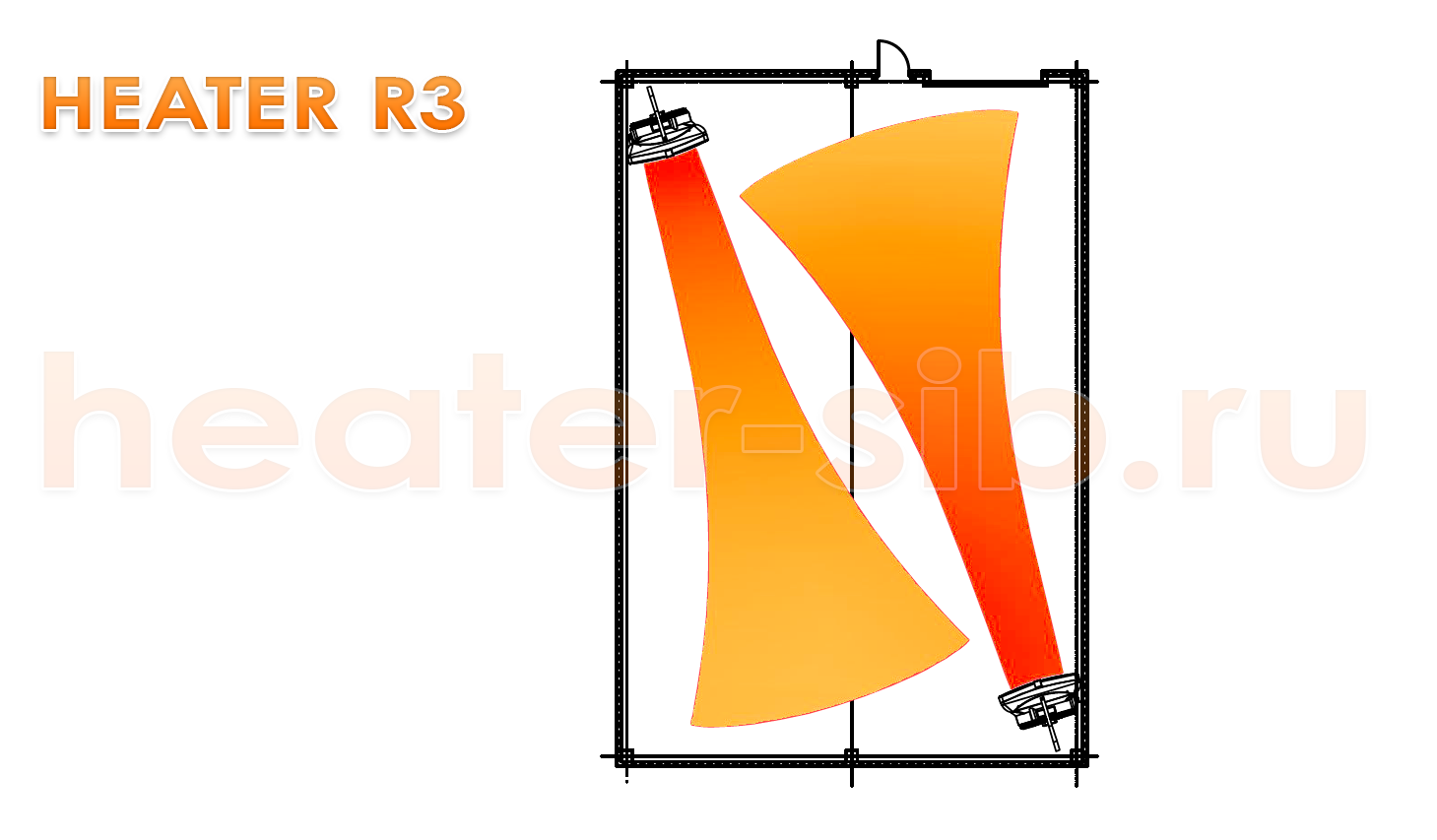

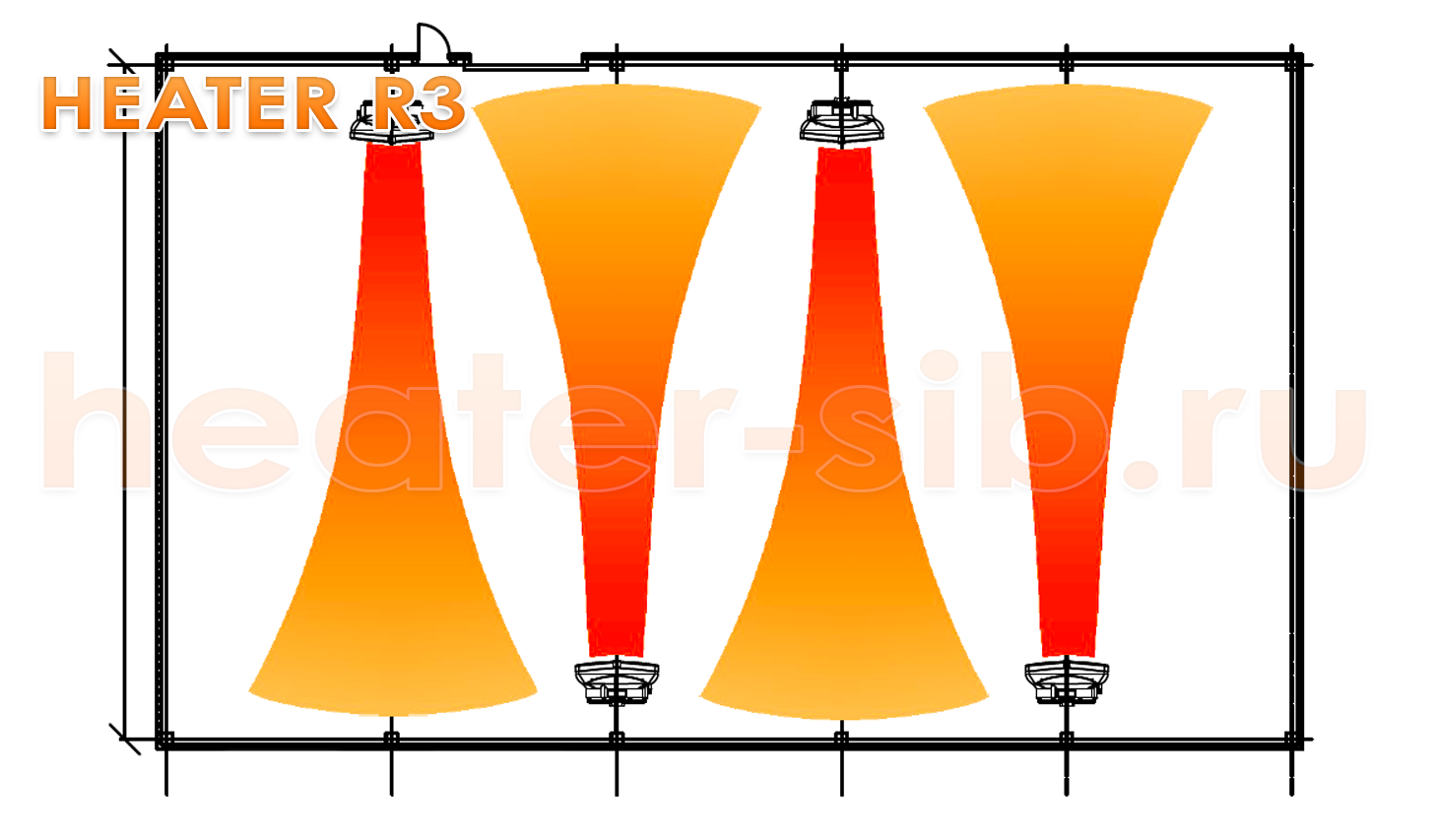

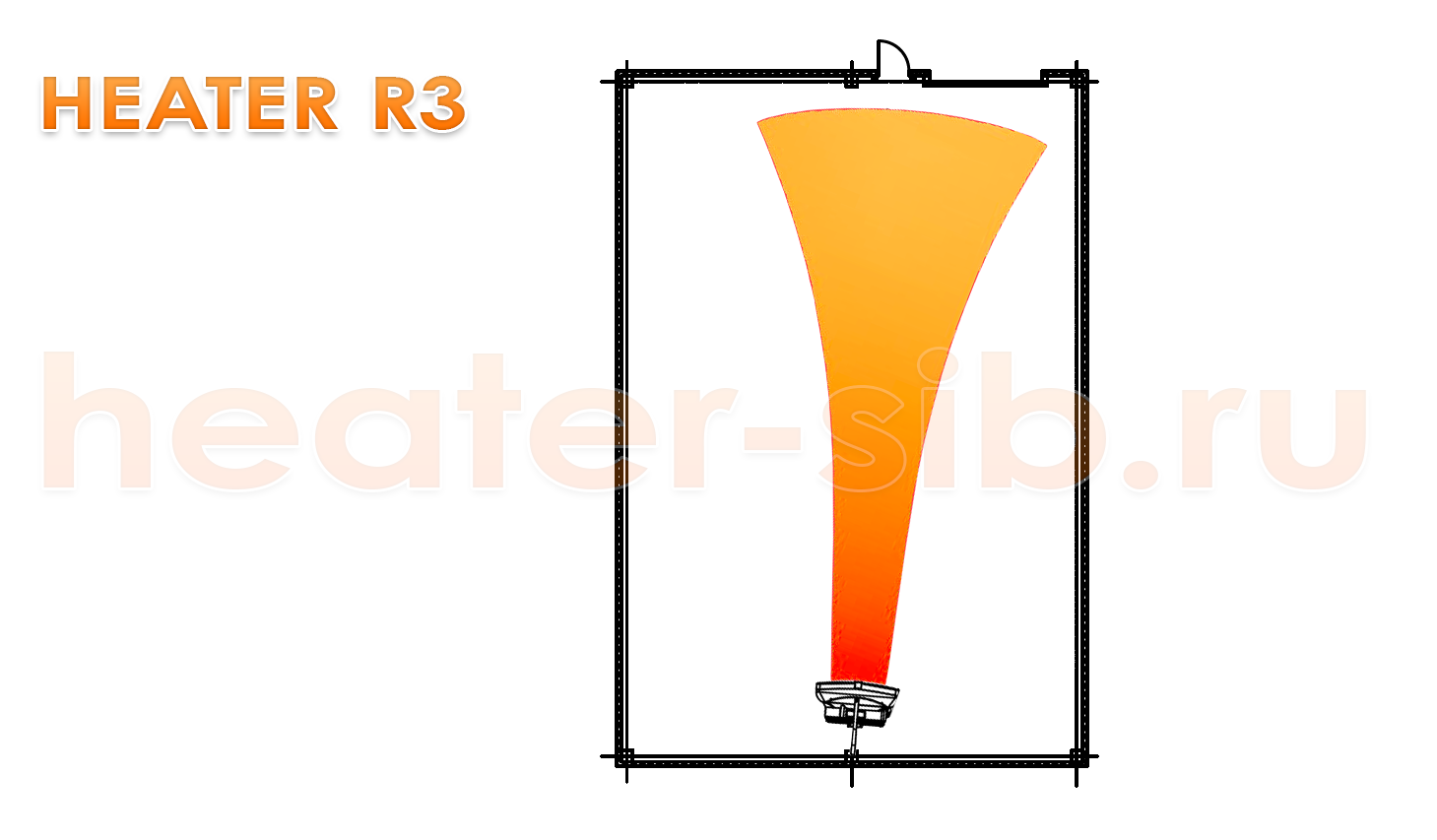

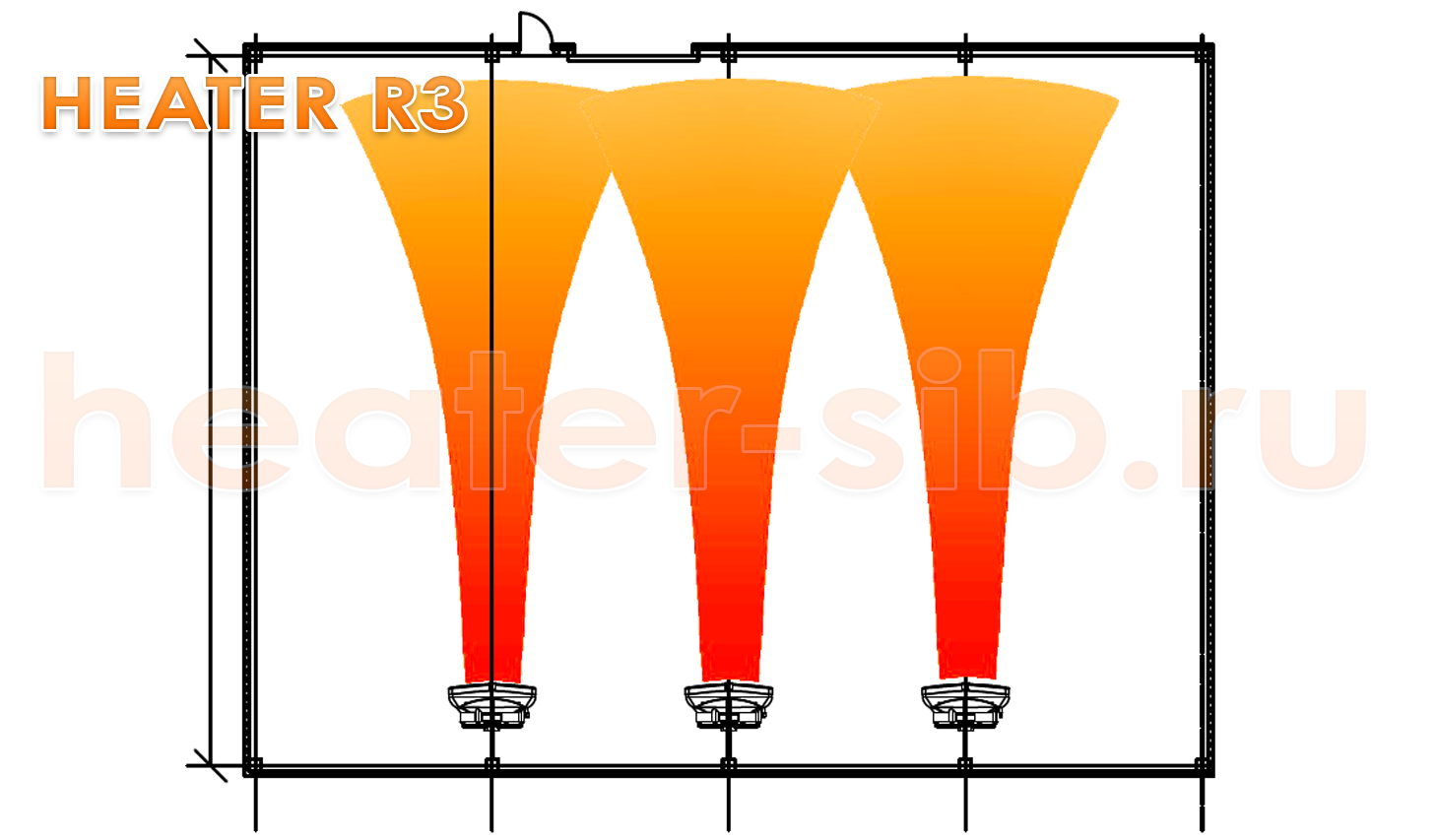

Варианты расстановки Heater R3 / CR3 в помещении
Выбор зависит от назначения помещения, нахождения в нем рабочих зон, расположения оборудования, возможности прокладки трубопроводов и т.д.
Не рекомендуется направлять поток теплового воздуха на простенки, стеллажи с товарами, колонны, технологическое оборудование и другие преграды. Т.к., это приведет к уменьшению дальности воздушного потока от тепловентилятора, неравномерному нагреву воздуха в помещении, непредсказуемым завихрениям и к снижению эффективности отопления.
Нагреватели воздуха должны располагаться с акцентом на обеспечение равномерного распределения теплого воздуха по объему помещения. Он должен быть направлен в свободную зону. Не рекомендуется располагать агрегат так, чтобы струя дула вдоль стены.
Гидравлическое подключение Heater R3 / CR3
Подключение должно быть произведено так, чтобы можно было производить техническое обслуживание АВО Heater R3 / CR3. При монтаже агрегата к трубам с теплоносителем, на "подаче" и на "обратке" необходимо установить шаровые краны, для возможности отключения аппарата от системы отопления.
Подключение нагревателя с помощью гибкой подводки, позволяет поворачивать его влево и вправо на монтажном кронштейне.

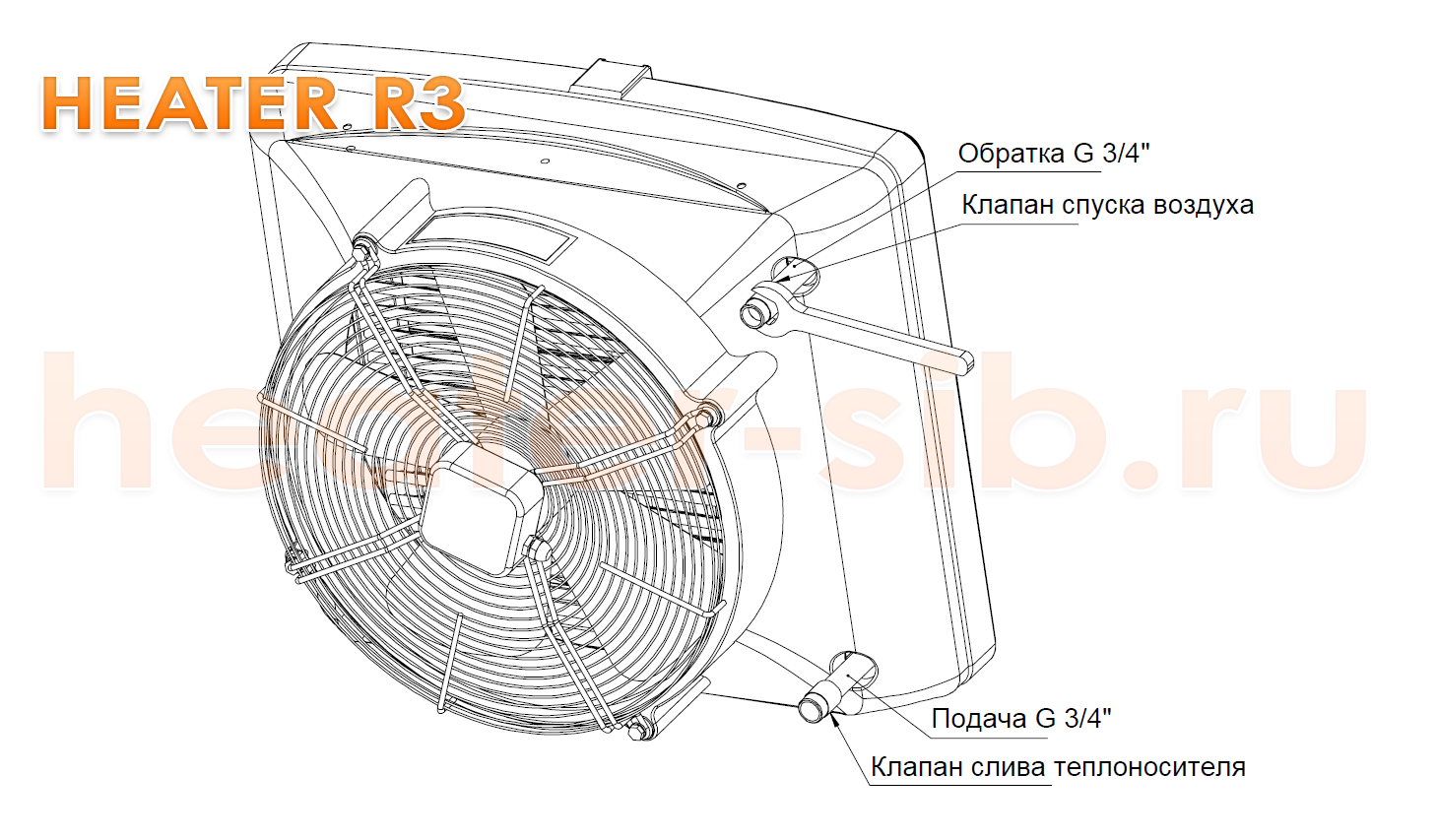

Подключение к теплоносителю

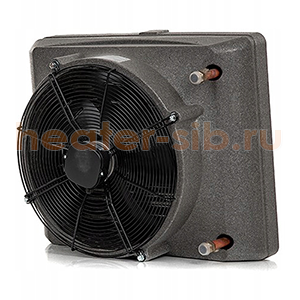

Подсоединительные патрубки теплообменника Heater R3 / CR3 имеют размер 3/4" и расположены с задней его стороны. При их подключении к трубопроводу системы отопления, необходимо предусмотреть защиту от обратного крутящего момента, используя для этого 2 (два) гаечных ключа.
Не соблюдение данной рекомендации, может привести к свинчиванию патрубка от корпуса теплообменника.
Питающий патрубок теплообменника Heater R3 / CR3 расположен снизу, обратный - вверху.

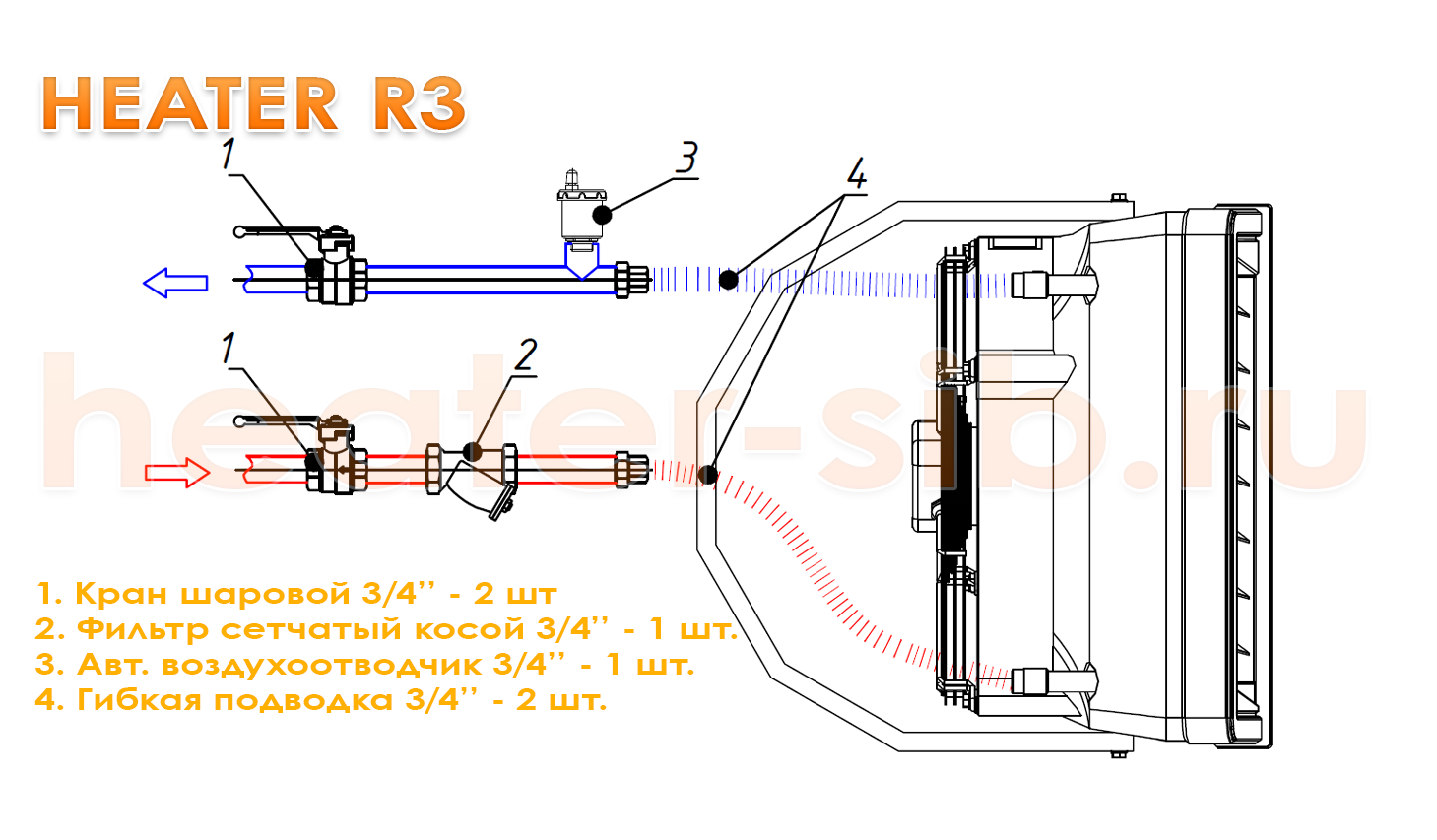

Схема подключения Heater R3 / CR3 к системе теплоснабжения без регулирования (узел обвязки по воде)

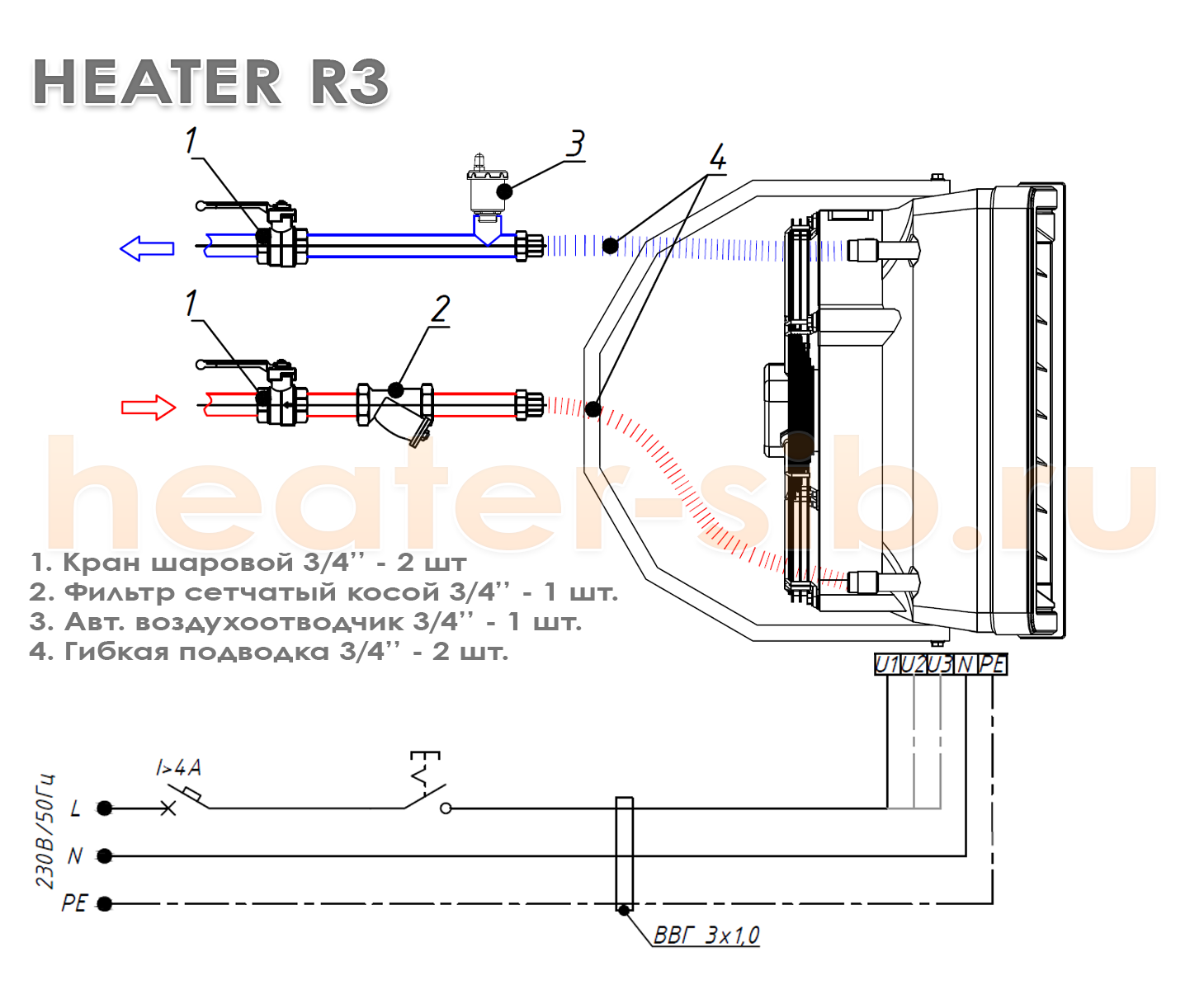

Схема гидравлического и электрического подключения Heater R3 / CR3 без регулировки
Выбор скорости вращения вентилятора производится подключением фазного провода на соответствующие контакты U1 (3-ая скорость - max), U2 (2-ая скорость), U3 (1-ая скорость - min).
Категорически запрещается подключать фазный провод более чем на один контакт U1-U3.
* в комплект поставки не входит автоматический выключатель, предохранитель, питающий кабель, кнопочный выключатель

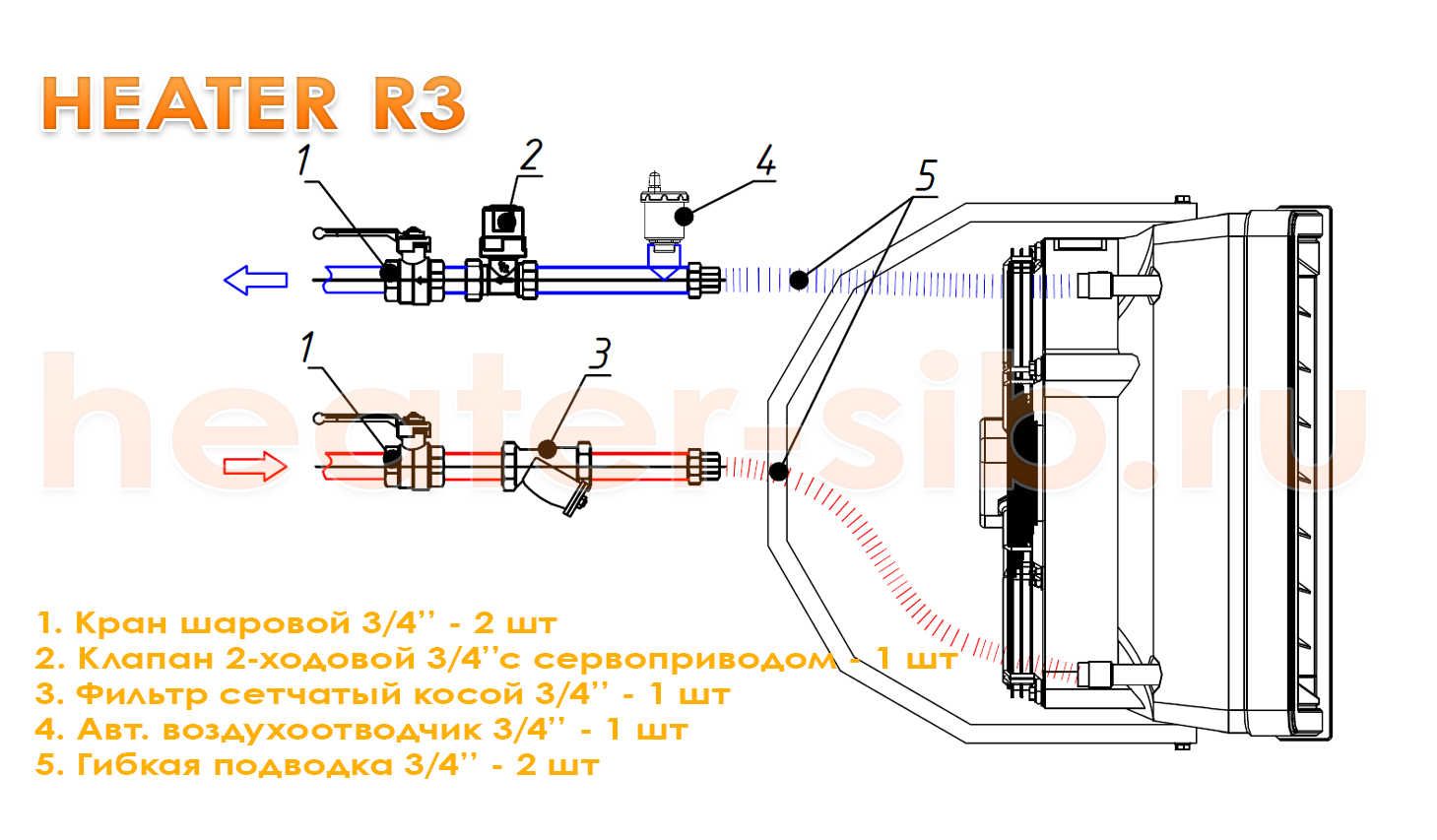

Схема подключения Heater R3 / CR3 к системе теплоснабжения c регулированием от двухходового клапана с сервоприводом (узел обвязки по воде)

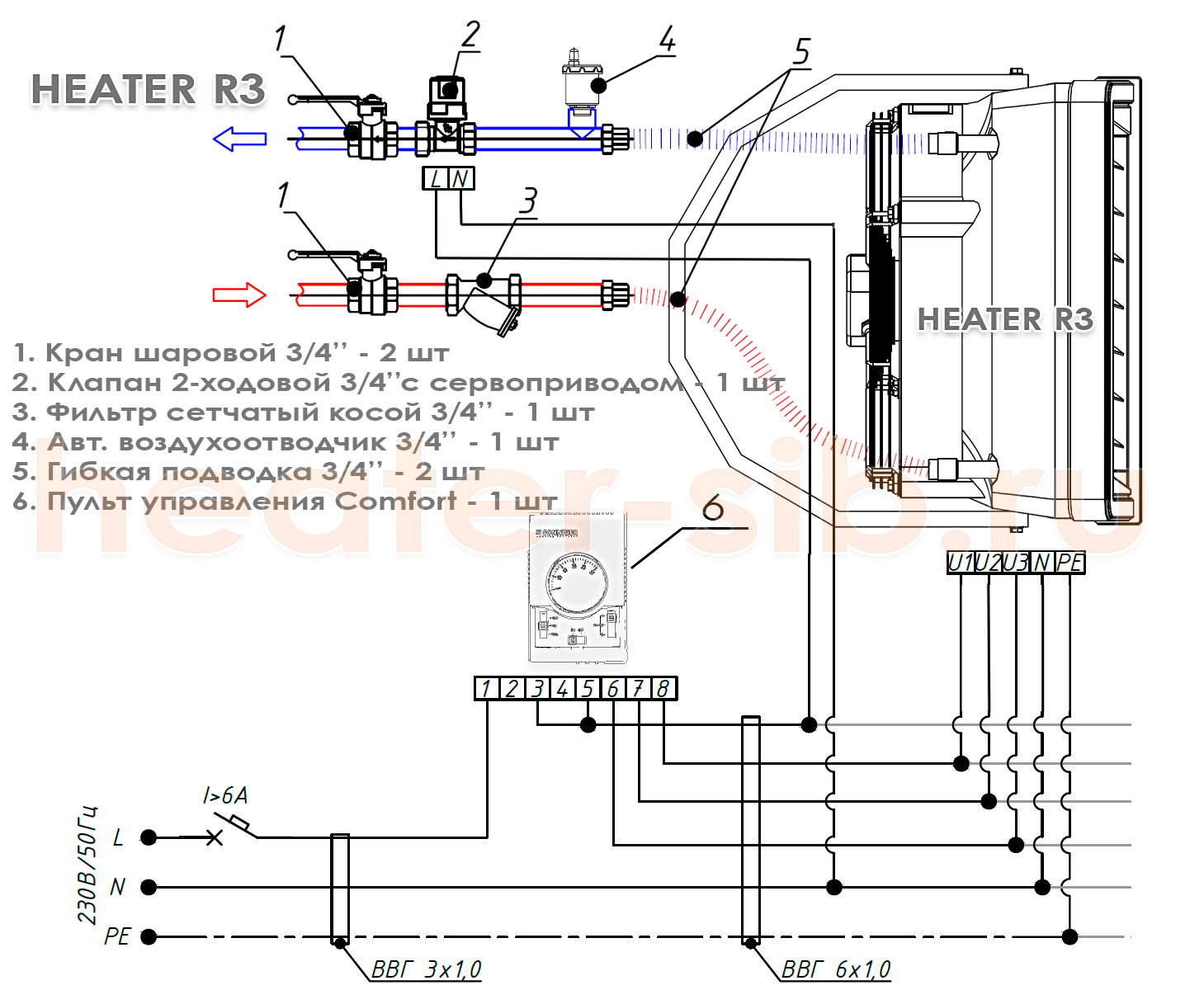

Схема гидравлического и электрического подключения Heater R3 / CR3 с регулировкой
Подключение Heater R3 / CR3 с пультом управления COMFORT и клапаном с сервоприводом.
- ON/OFF - Включение и выключение тепловентилятора;
- I – II – III - Переключатель скорости вращения вентилятора;
- HEAT - Термостат посылает сигнал сервоприводу на открытие клапана и на запуск двигателя вентилятора. Вентилятор отключается, когда температура в помещении достигнута, сервопривод закрывает клапан.
- FAN - Функция не активна. Агрегат не работает, когда переключатель установлен в этот режим.
- COOL - Термостат посылает сигнал только на вентилятор. Вентилятор работает по сигналу термостата в помещении на охлаждение в летний период, активное движение воздушных масс.
- U1 - максимальная скорость - коричневый провод
- U2 - средняя скорость - серый провод
- U3 - минимальная скорость - красный провод
- N - нейтраль - голубой провод
- PE - заземление - желто/зеленый провод
* в комплект поставки не входит автоматический выключатель, предохранитель, питающий кабель, кнопочный выключатель
** к одной панели управления Comfort можно подключить от 1-го до 3-х тепловентиляторов Heater R3 / CR3

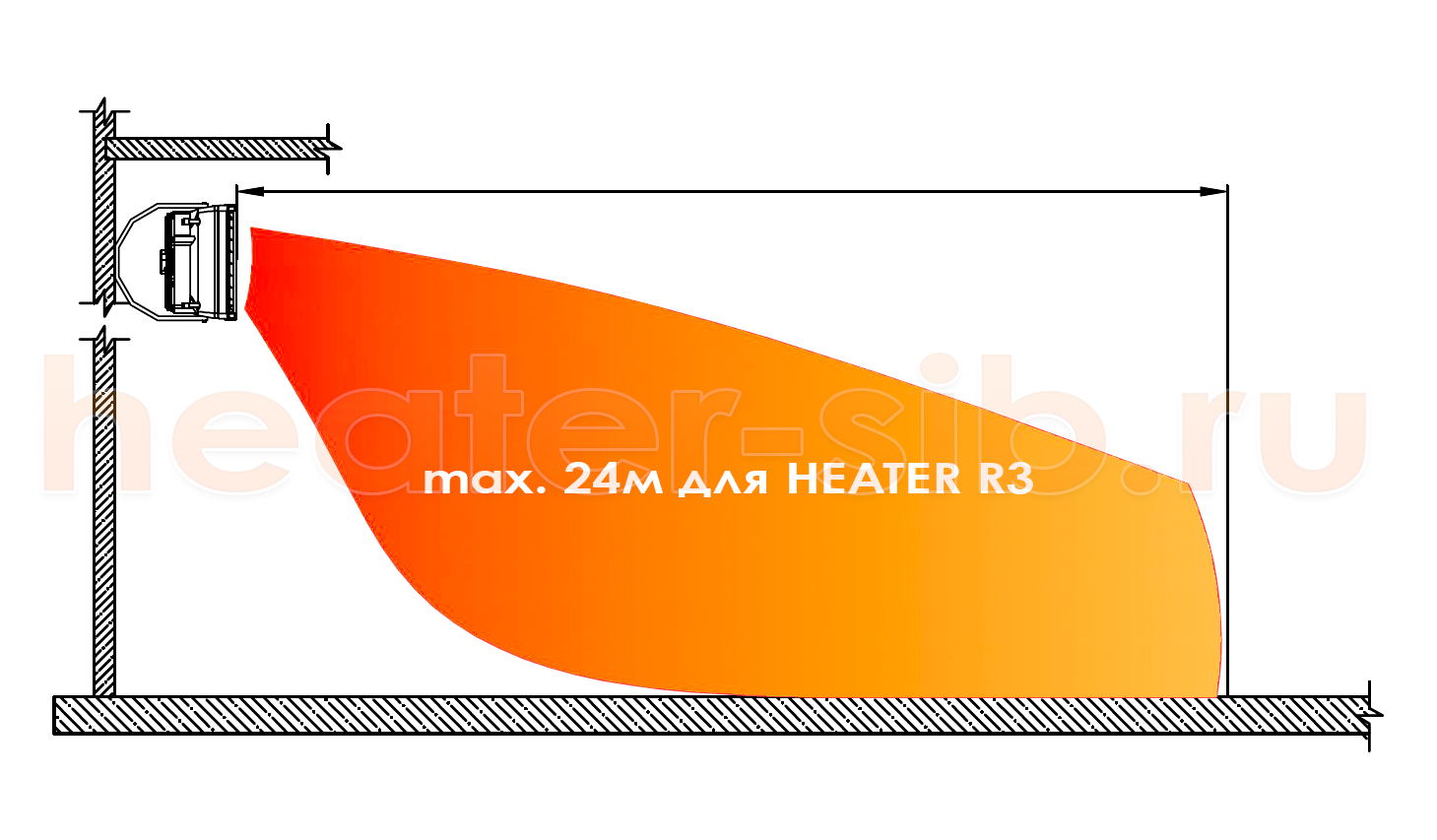

Дальность воздушного потока Heater R3 / CR3 при настенном монтаже

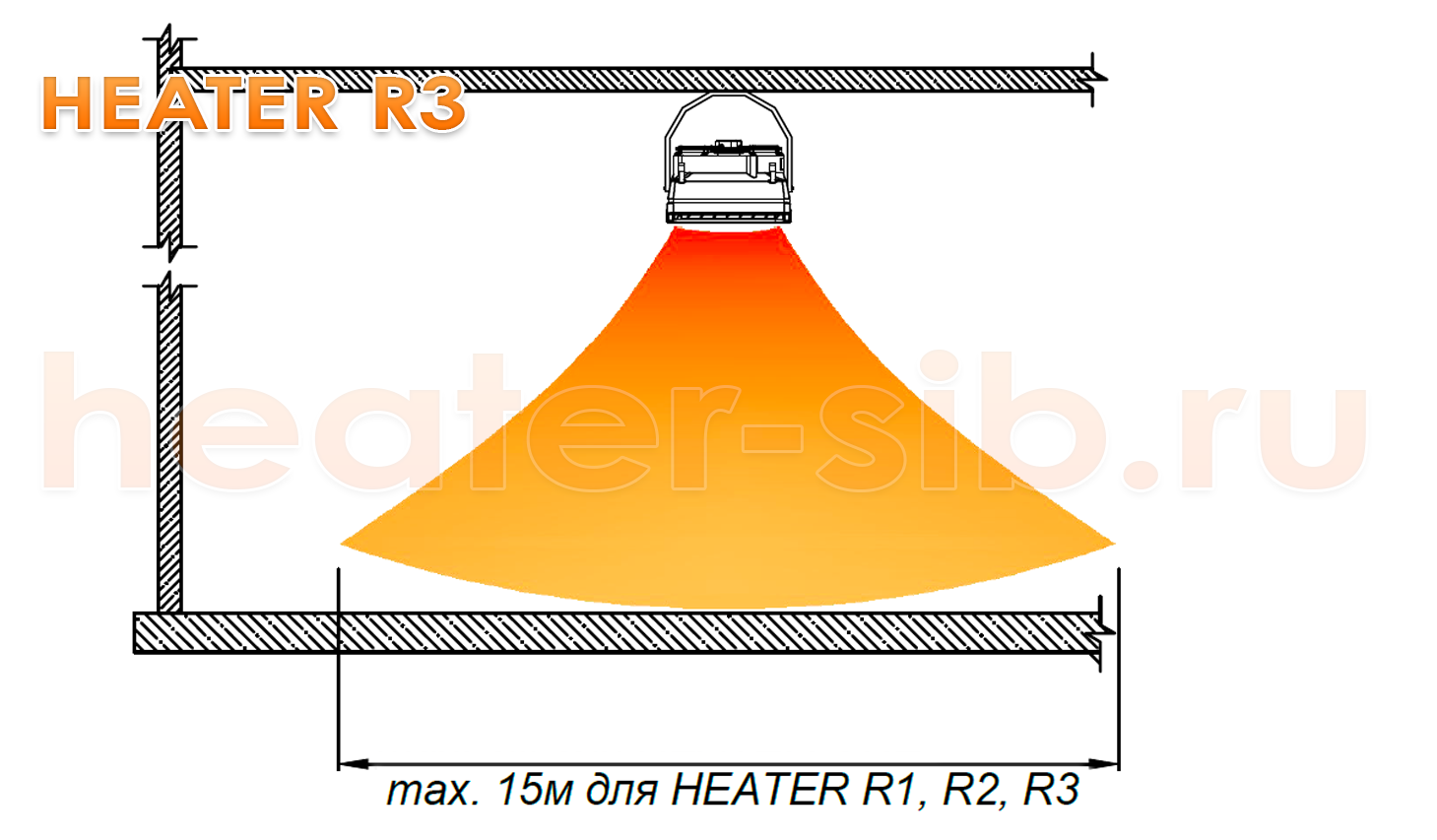

Дальность воздушной струи Heater R3 / CR3 при потолочном монтаже

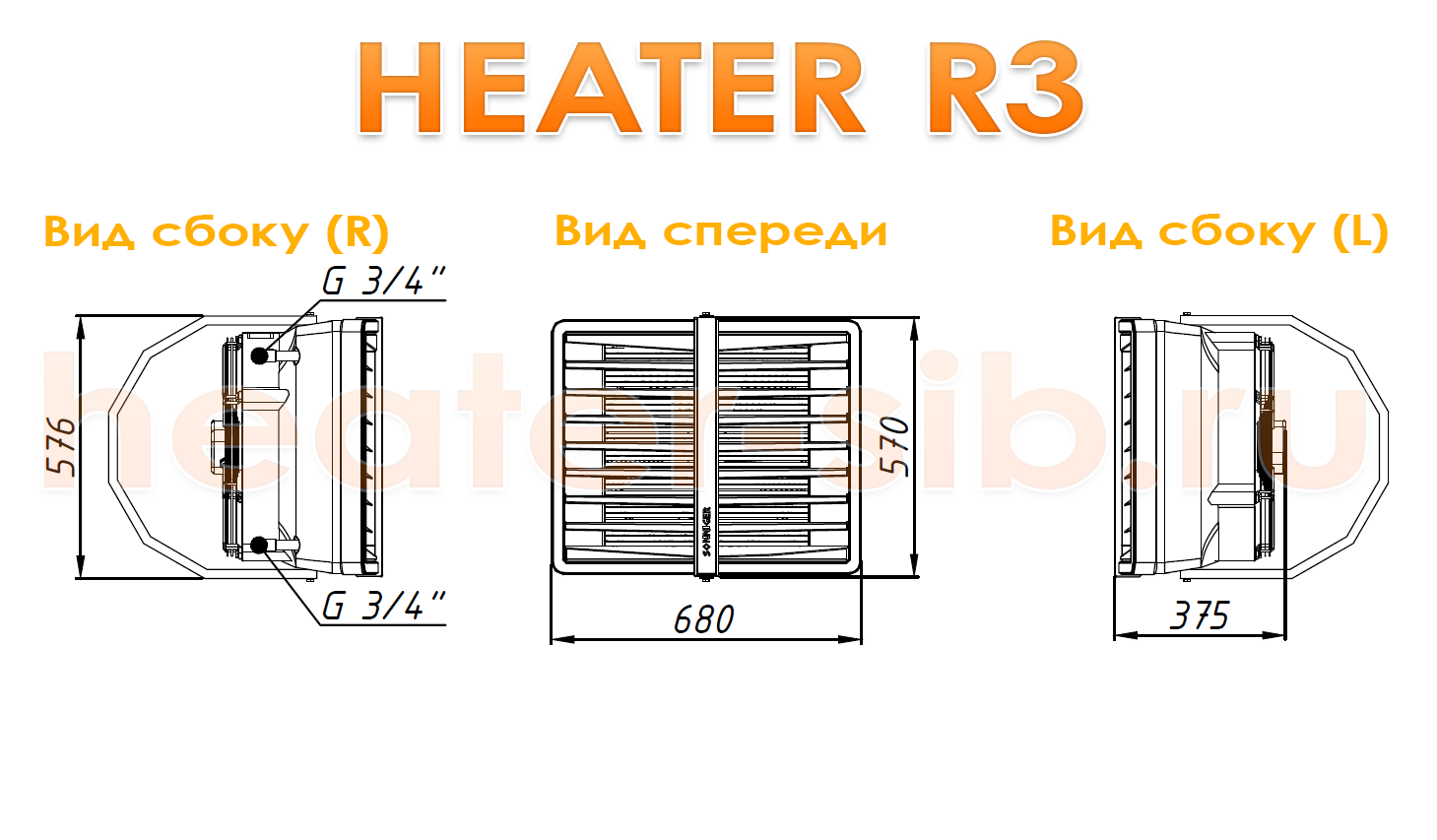

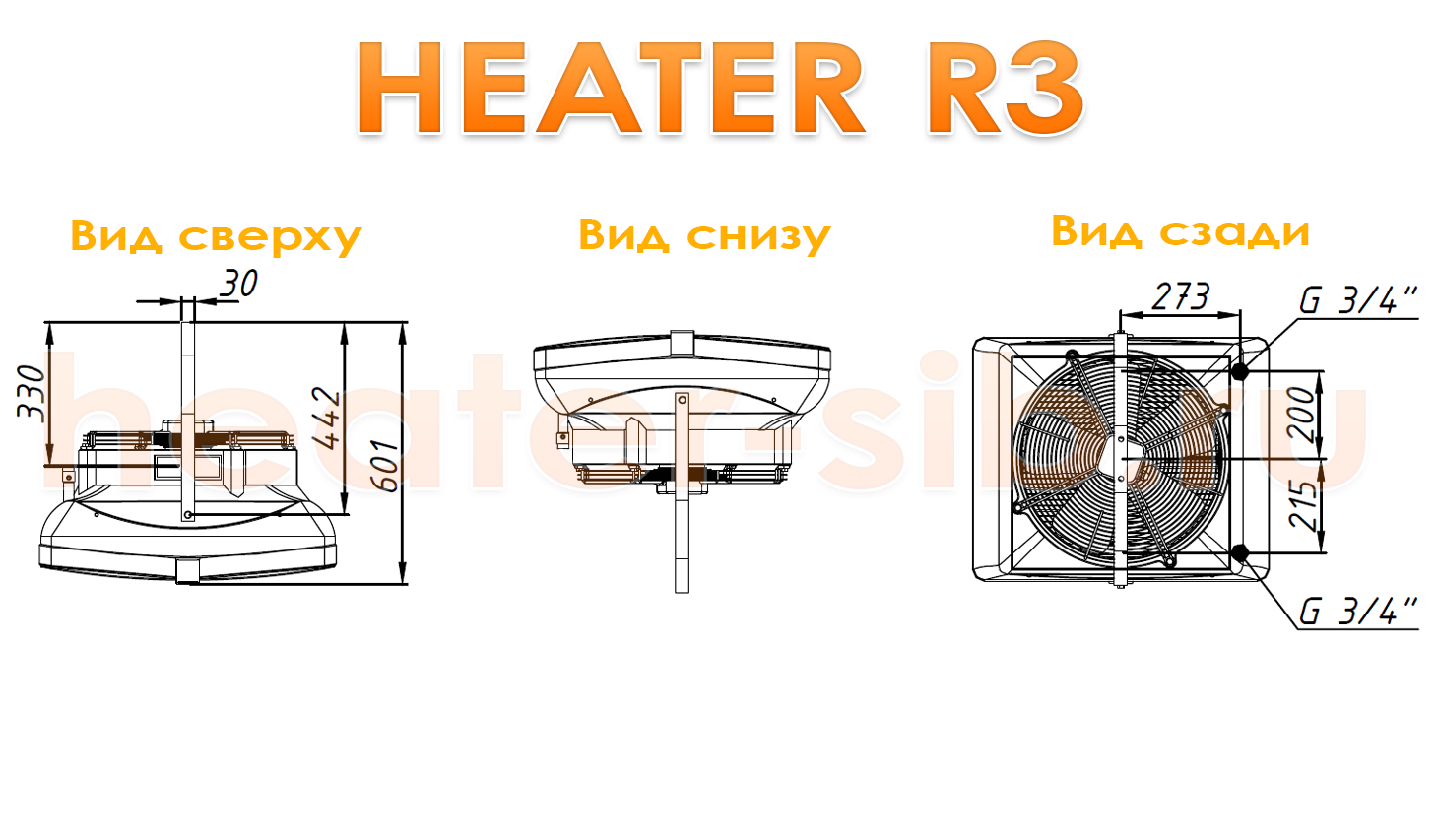

Размеры Heater R3 / CR3 (для выбора места установки)
Тепловые характеристики Heater R3 / CR3
(в зависимости от температуры теплоностителя)
| Параматры | вода 90/70 гр.С | вода 80/60 гр.С | вода 70/50 гр.С | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепмература воздуха на входе, гр.С | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Тепловая мощность, кВт | 67,6 | 67,4 | 62,9 | 58,5 | 53,3 | 58,4 | 57,5 | 52,3 | 48,5 | 44,1 | 49,2 | 47,6 | 43,1 | 38,3 | 33,9 |
| Температура воздуха на выходе, гр.С | 38,9 | 43,7 | 45,9 | 48,2 | 50,3 | 33,4 | 37,0 | 40,0 | 42,0 | 44,0 | 27,8 | 31,8 | 34,0 | 36,1 | 38,4 |
| Расход воды, м3/час | 2,8 | 2,8 | 2,6 | 2,4 | 2,2 | 2,8 | 2,4 | 2,2 | 1,9 | 1,8 | 1,9 | 1,9 | 1,7 | 1,5 | 1,3 |
| Гидравлическое сопротивление, кПа | 21,7 | 18,1 | 15,8 | 13,7 | 11,8 | 16,7 | 13,6 | 11,6 | 9,7 | 8,1 | 12,3 | 9,6 | 7,9 | 6,4 | 5,0 |
| Тепловая мощность, кВт | 54,7 | 54,3 | 50,7 | 47,2 | 43,7 | 47,4 | 44,5 | 42,9 | 39,4 | 35,9 | 40,1 | 38,8 | 35,1 | 31,5 | 27,9 |
| Температура воздуха на выходе, гр.С | 41,8 | 49,3 | 51,2 | 53,1 | 54,8 | 38,5 | 42,0 | 44,8 | 46,8 | 48,1 | 32,1 | 35,8 | 37,6 | 39,4 | 41,9 |
| Расход воды, м3/час | 2,2 | 2,2 | 2,1 | 1,9 | 1,8 | 1,8 | 1,8 | 1,7 | 1,6 | 1,4 | 1,5 | 1,5 | 1,4 | 1,2 | 1,1 |
| Гидравлическое сопротивление, кПа | 14,4 | 11,9 | 10,4 | 9,1 | 7,8 | 11,1 | 8,1 | 7,7 | 6,5 | 5,4 | 8,2 | 6,4 | 5,3 | 4,3 | 3,3 |
| Тепловая мощность, кВт | 44,2 | 43,7 | 41,0 | 38,1 | 35,3 | 38,5 | 37,6 | 34,8 | 32,0 | 29,2 | 32,7 | 31,5 | 28,6 | 25,8 | 22,9 |
| Температура воздуха на выходе, гр.С | 50,5 | 54,9 | 56,3 | 57,8 | 59,3 | 43,5 | 47,3 | 48,8 | 50,0 | 51,6 | 36,3 | 39,7 | 41,2 | 42,5 | 44,0 |
| Расход воды, м3/час | 1,8 | 1,8 | 1,7 | 1,5 | 1,4 | 1,4 | 1,4 | 1,4 | 1,3 | 1,2 | 1,3 | 1,2 | 1,2 | 0,9 | 0,8 |
| Гидравлическое сопротивление, кПа | 9,5 | 7,8 | 6,9 | 6,0 | 5,1 | 7,4 | 5,9 | 5,1 | 4,3 | 3,6 | 5,5 | 4,3 | 3,5 | 2,8 | 2,2 |
