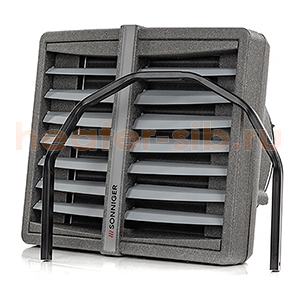

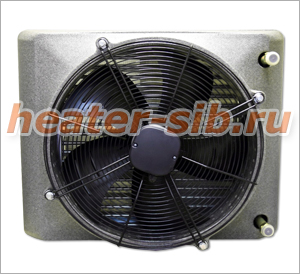

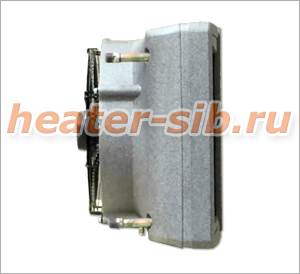

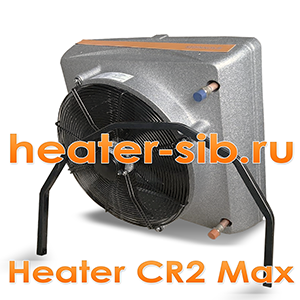

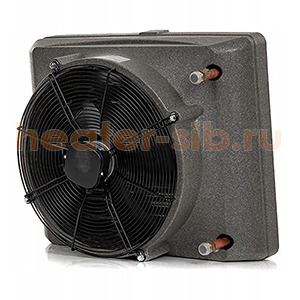

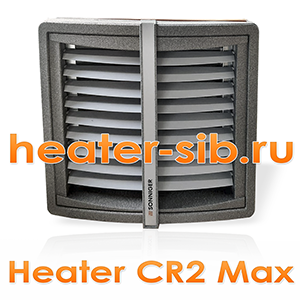

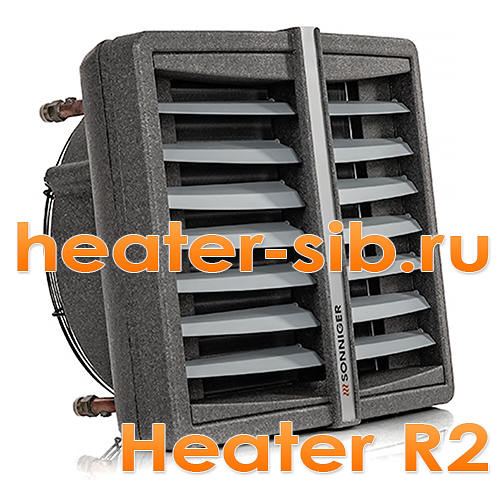

Heater R2 / CR2
Описание: Sonniger Heater R2 / CR2 тепловентилятор с водяным теплообменником
предназначен для отопления, нагрева воздуха в небольших, средних и не очень больших по площади помещениях.
Воздушно отопительный аппарат (ВОА) R2 / CR2 может использоваться в качестве основного, либо дополнительного источника тепла для обогрева: цеха, склада, оптово-розничного магазина, гипер- супермаркета, спортивные комплексы, автомойки, гаражи автопредприятий, ДЕПО, теплицы, зимние сады, шоурум автосалона, автосервисы... Цена указана за воздухонагреватель. Крепеж и автоматика заказывается отдельно. Технические характеристики Heater R2 / CR2 и их отличие:
Рейтинг: 5 из 45
|
| « Heater R1 / CR1 HEATER R2 / CR2 Heater R3 / CR3 » | |

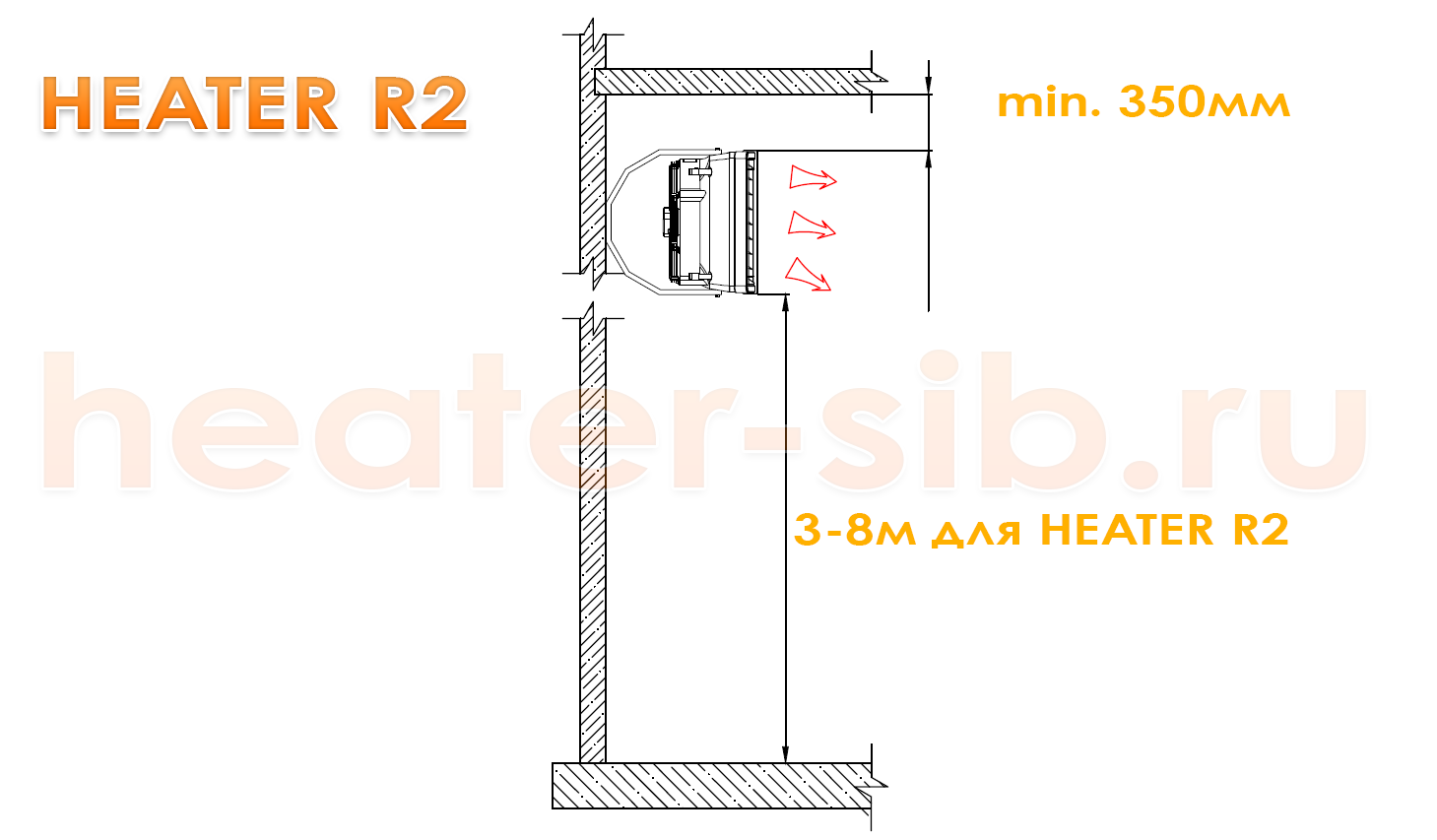

Монтаж Heater R2 / CR2 на стене, либо на несущей колонне

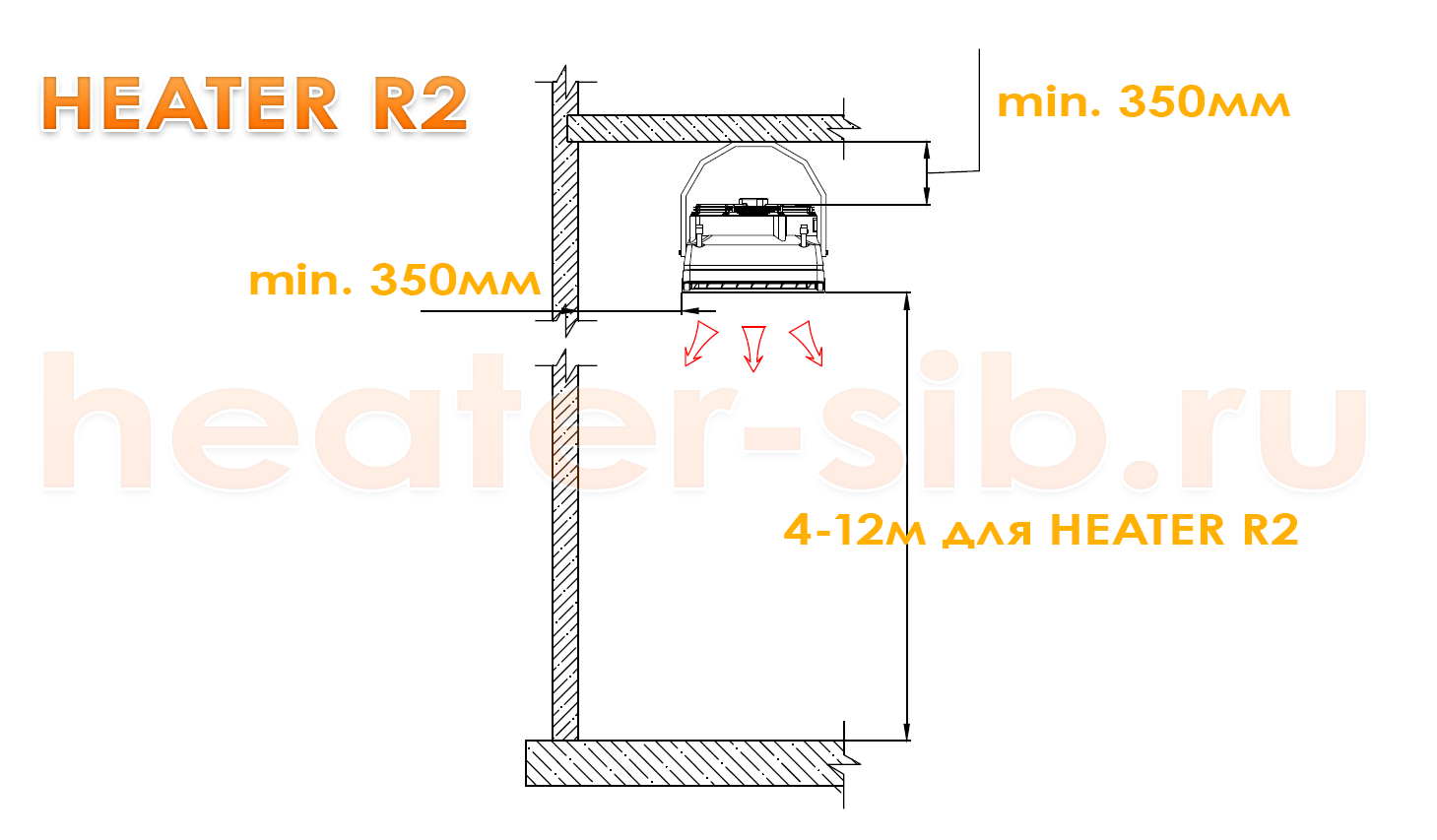

Монтаж Heater R2 / CR2 на потолке, либо на горизонтальной поверхности по направлению к полу

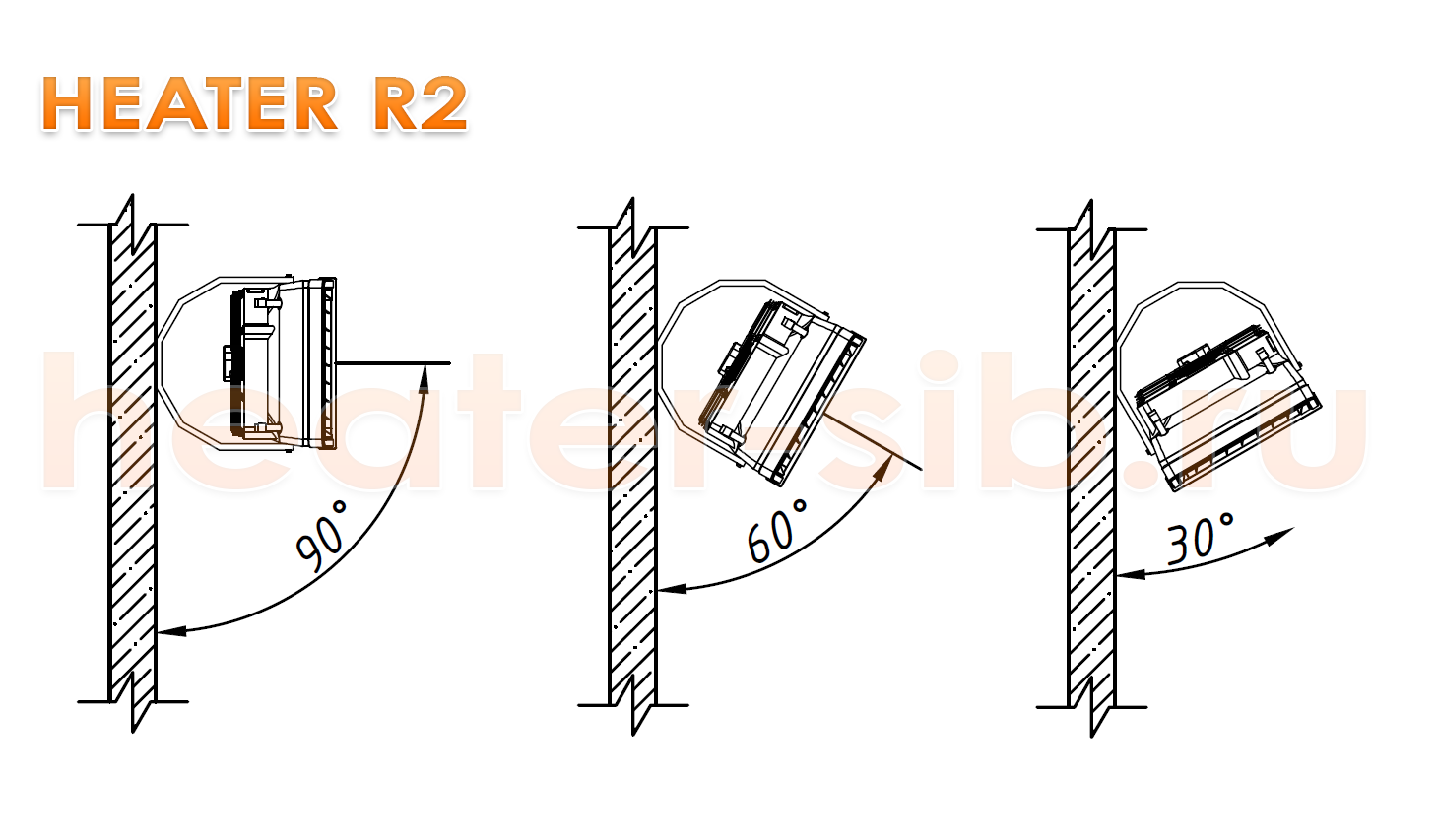

Крепление Heater R2 / CR2 на вертикальной поверхности с помощью монтажного кронштейна (консоли)

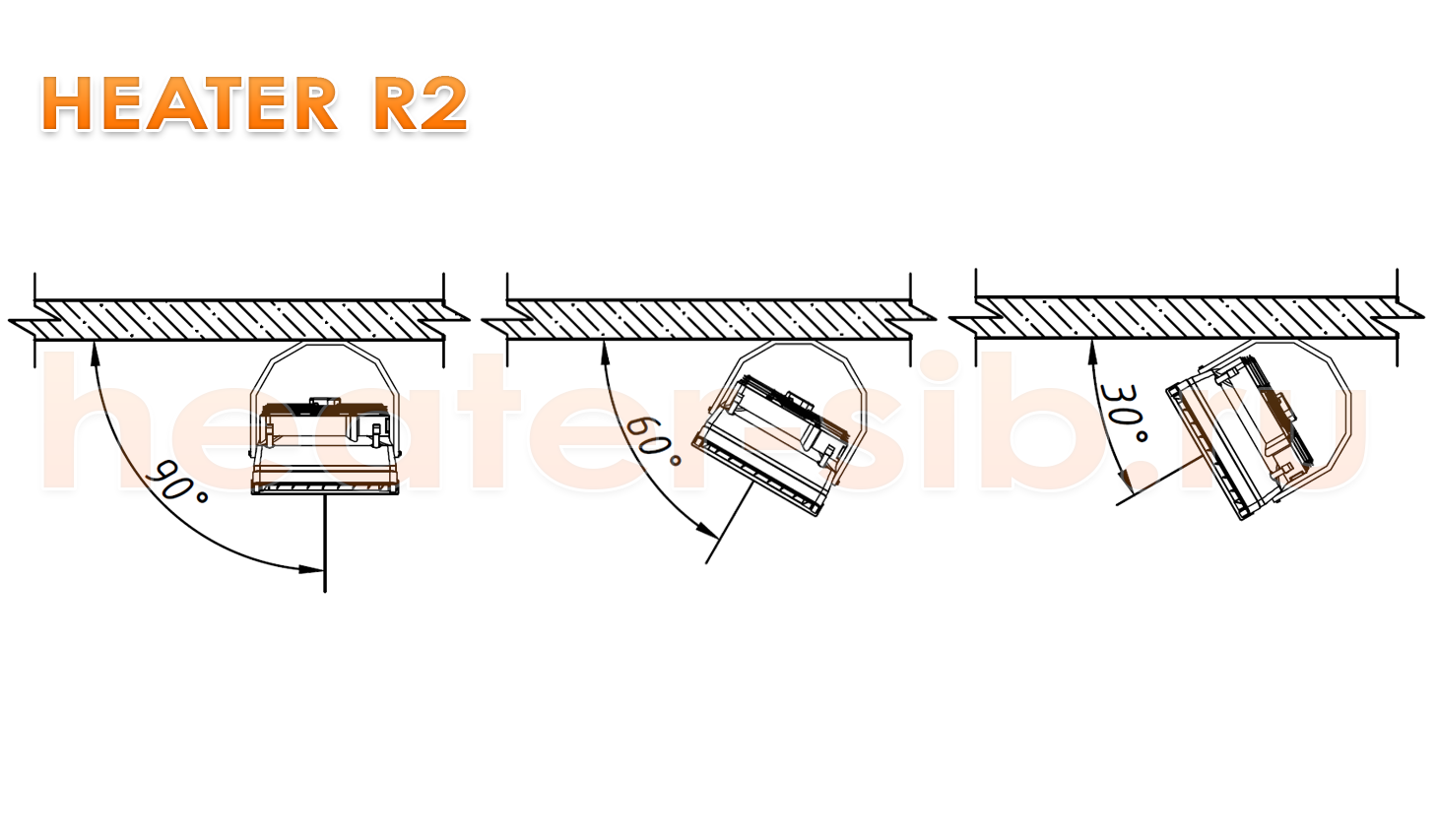

Крепление Heater R2 / CR2 на горизонтальной поверхности с помощью монтажного кронштейна (консоли)

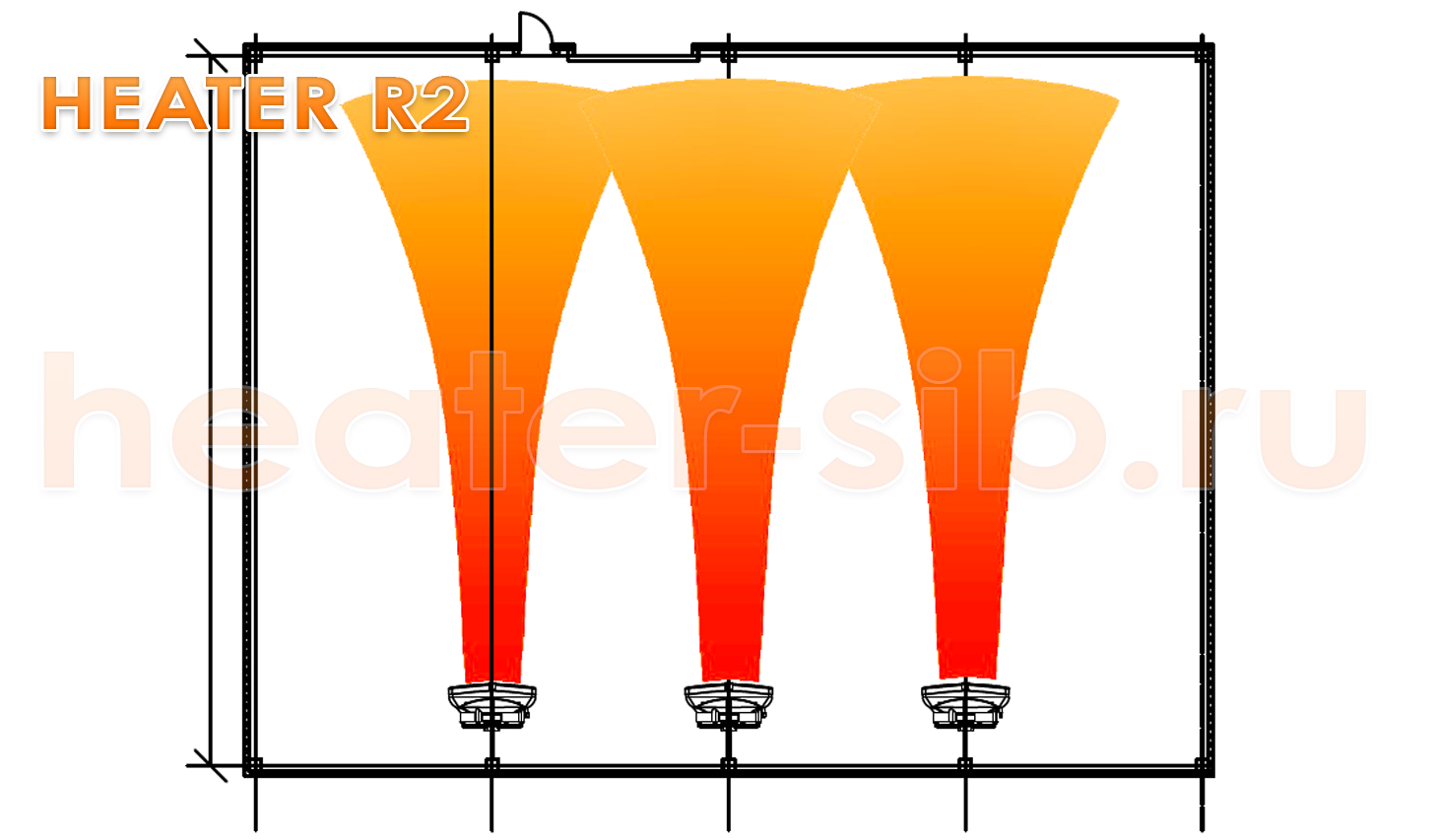

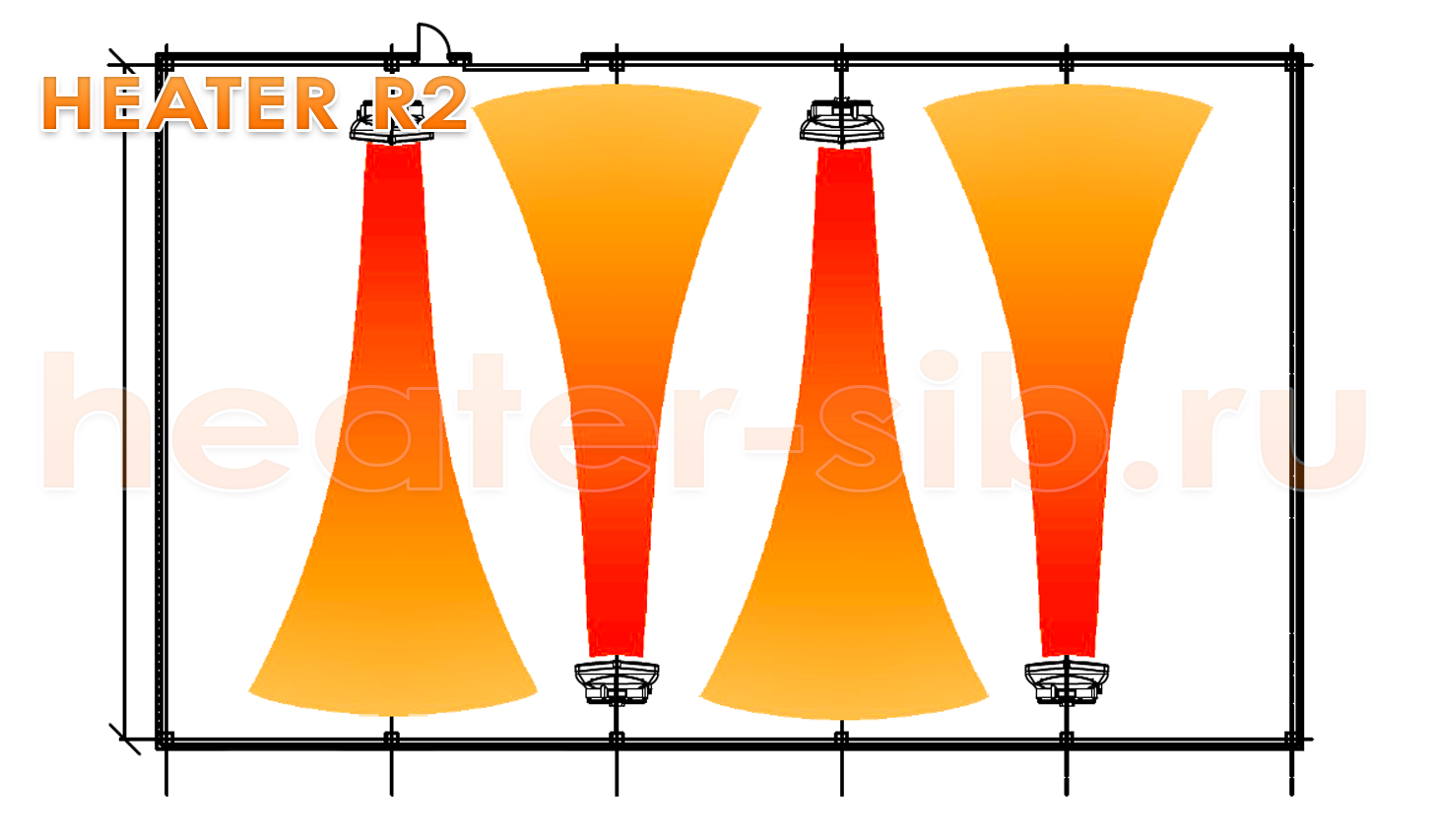

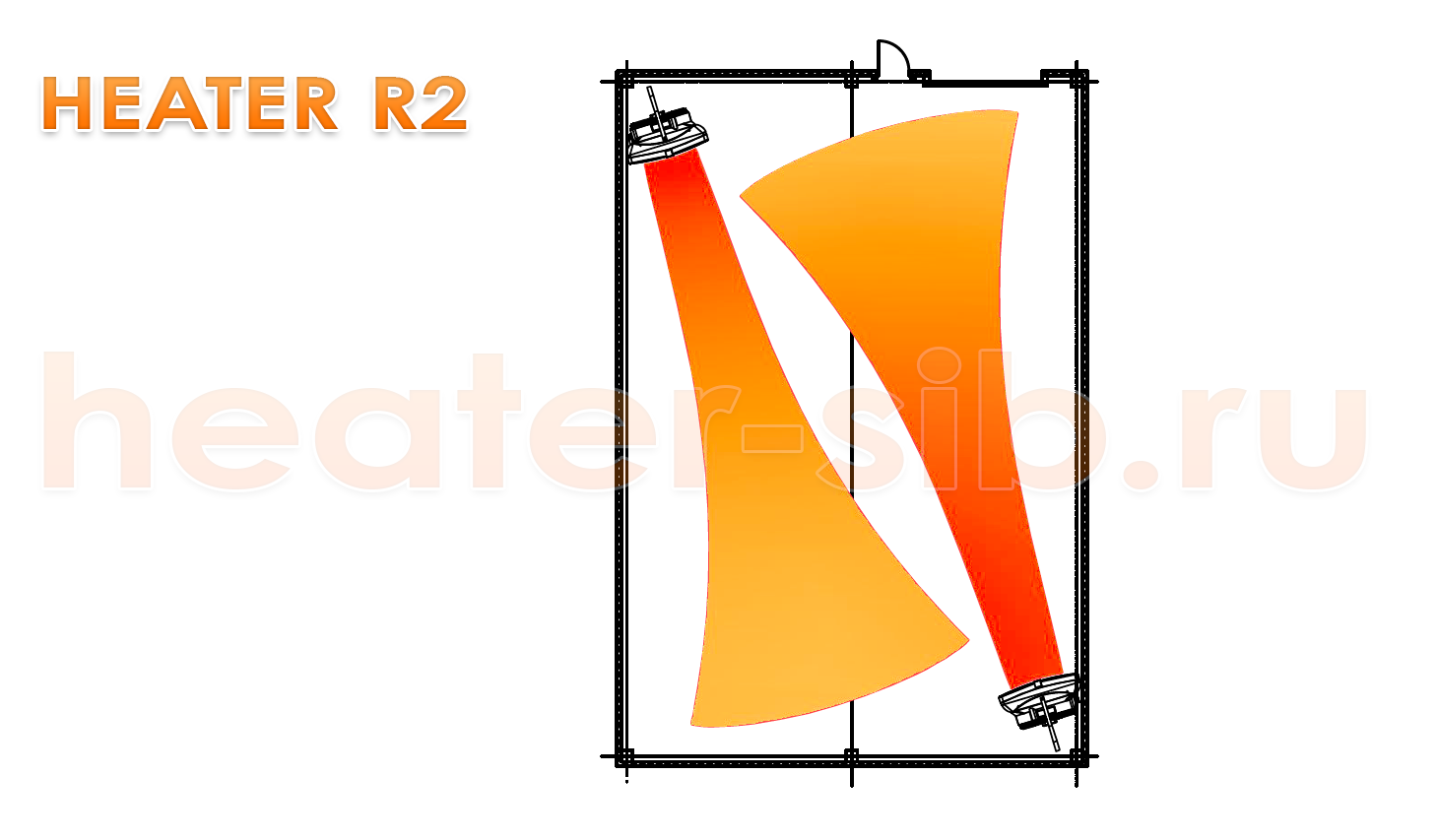

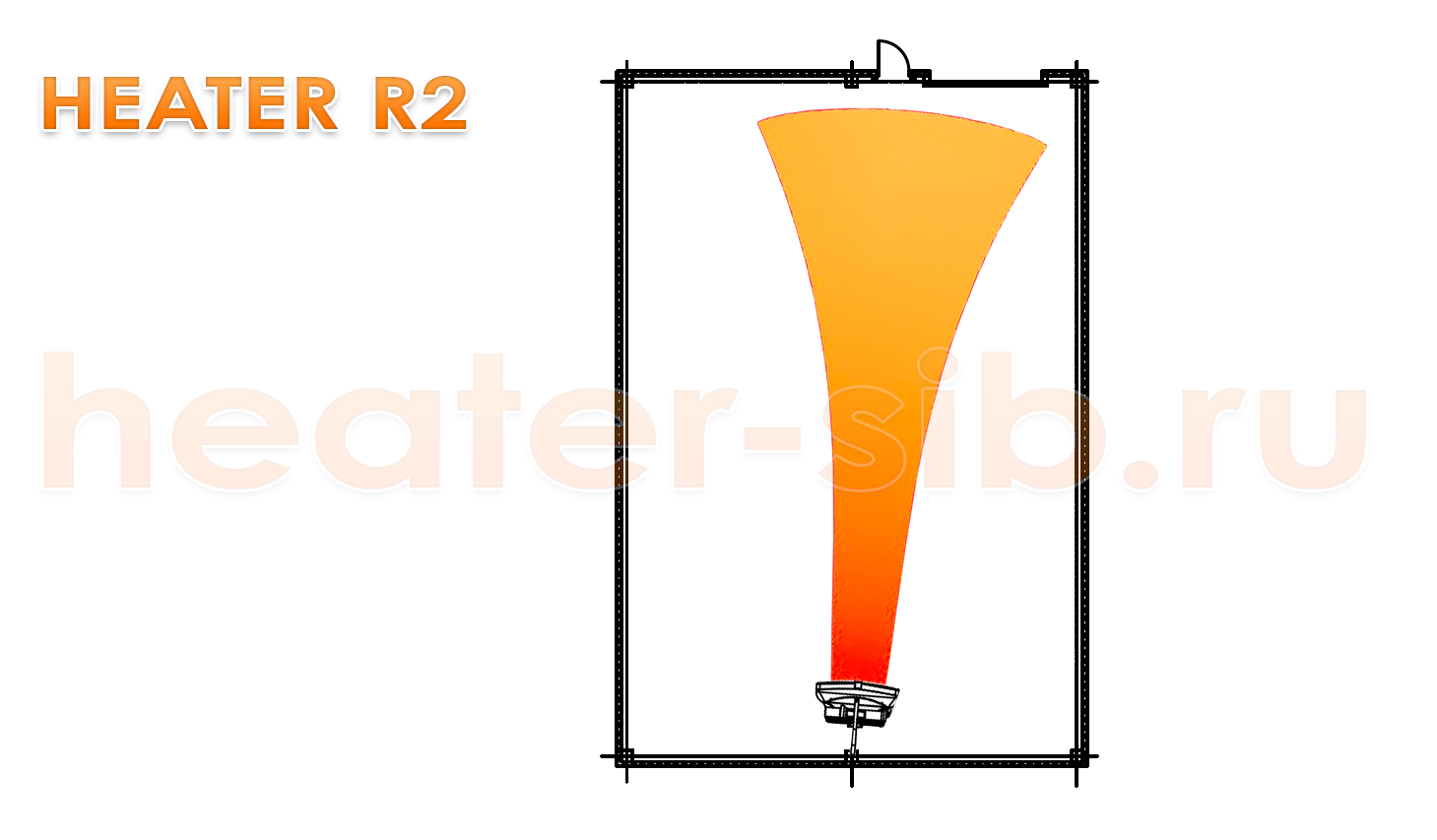

Варианты расстановки Heater R2 / CR2 в помещении
Выбор зависит от назначения помещения, нахождения в нем рабочих зон, расположения оборудования, возможности прокладки трубопроводов и т.д.
Не рекомендуется направлять поток теплового воздуха на простенки, стеллажи с товарами, колонны, технологическое оборудование и другие преграды. Т.к., это приведет к уменьшению дальности воздушного потока от тепловентилятора, неравномерному нагреву воздуха в помещении, непредсказуемым завихрениям и к снижению эффективности отопления.
Нагреватели воздуха должны располагаться с акцентом на обеспечение равномерного распределения теплого воздуха по объему помещения. Он должен быть направлен в свободную зону. Не рекомендуется располагать агрегат так, чтобы струя дула вдоль стены.
Гидравлическое подключение Heater R2 / CR2
Подключение должно быть произведено так, чтобы можно было производить техническое обслуживание АВО Heater R2 / CR2. При монтаже агрегата к трубам с теплоносителем, на "подаче" и на "обратке" необходимо установить шаровые краны, для возможности отключения аппарата от системы отопления.
Подключение нагревателя с помощью гибкой подводки, позволяет поворачивать его влево и вправо на монтажном кронштейне.

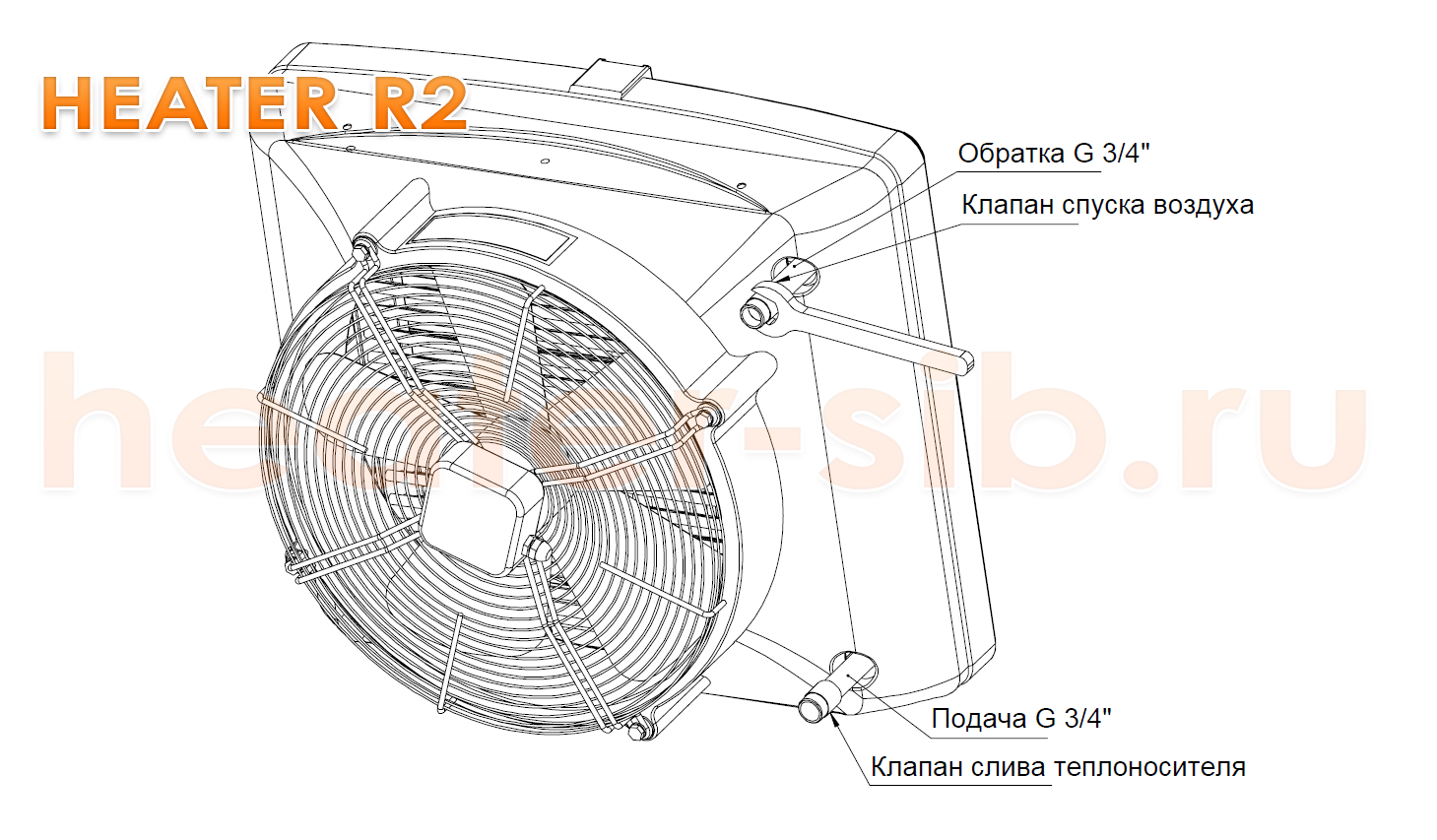

Подключение к теплоносителю
Подсоединительные патрубки теплообменника Heater R2 / CR2 имеют размер 3/4" и расположены с задней его стороны. При их подключении к трубопроводу системы отопления, необходимо предусмотреть защиту от обратного крутящего момента, используя для этого 2 (два) гаечных ключа.
Не соблюдение данной рекомендации, может привести к свинчиванию патрубка от корпуса теплообменника.
Питающий патрубок теплообменника Heater R2 / CR2 расположен снизу, обратный - вверху.

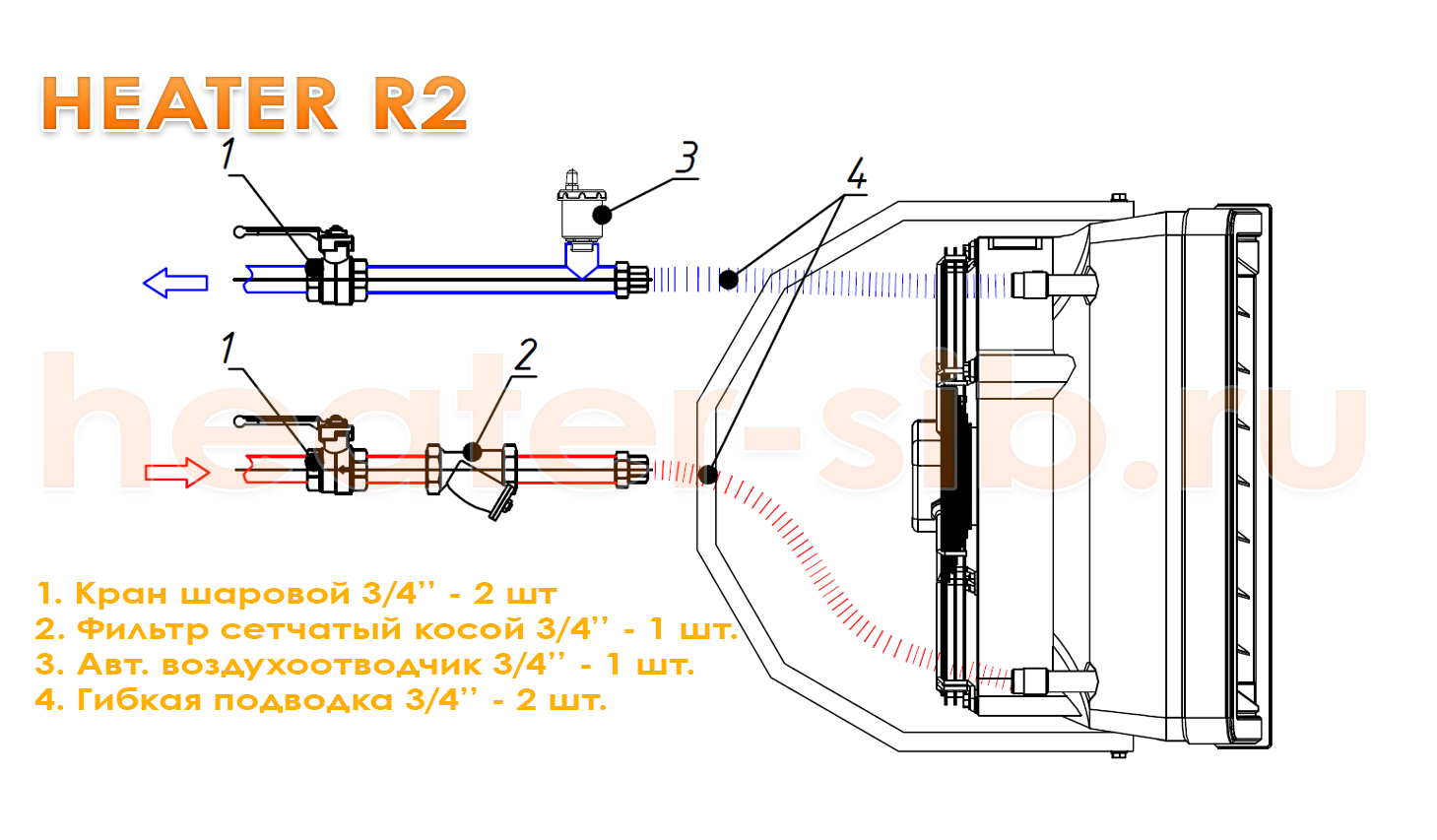

Схема подключения Heater R2 / CR2 к системе теплоснабжения без регулировки (узел обвязки по воде)

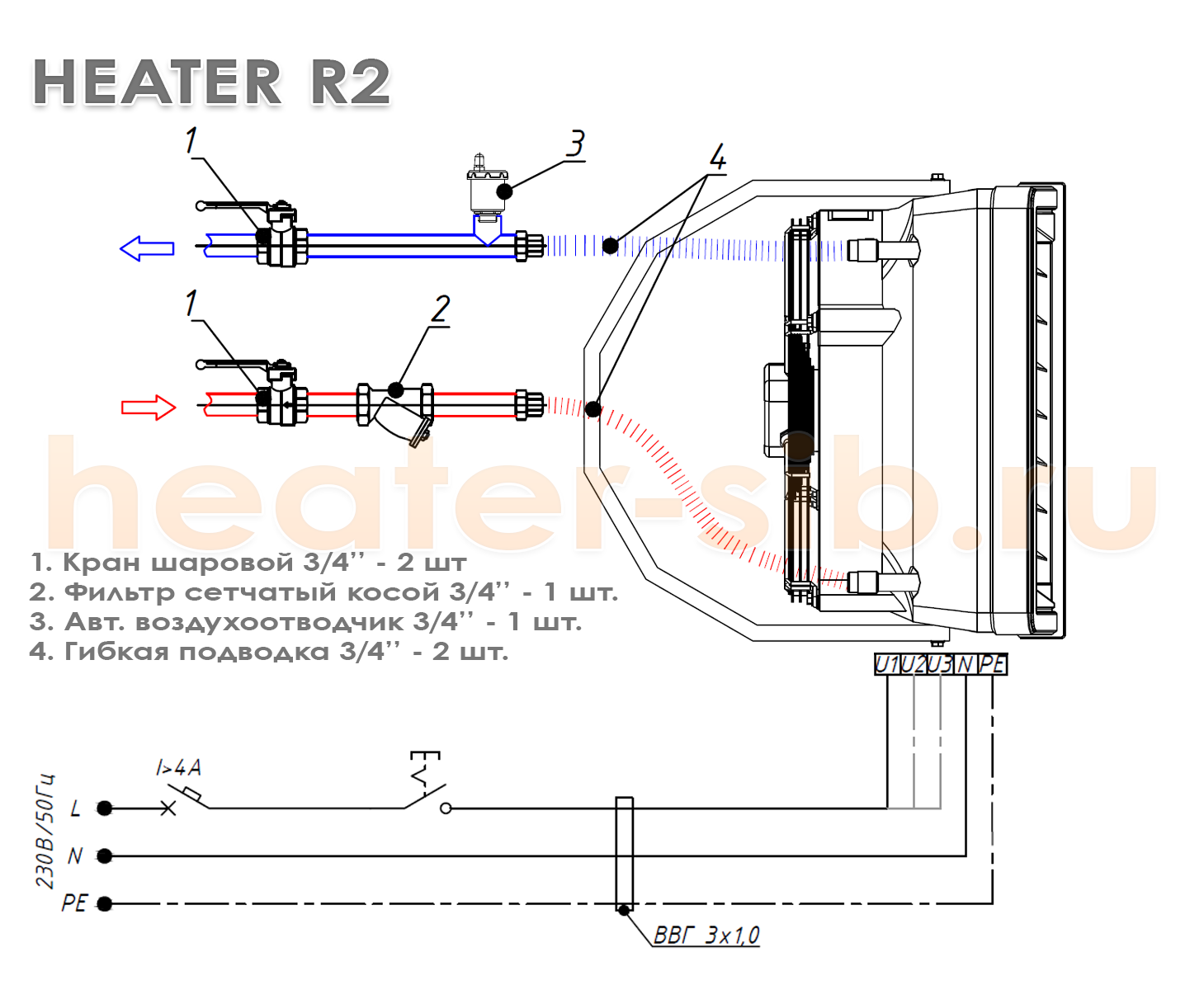

Схема гидравлического и электрического подключения Heater R2 / CR2 без регулировки
Выбор скорости вращения вентилятора производится подключением фазного провода на соответствующие контакты U1 (3-ая скорость - max), U2 (2-ая скорость), U3 (1-ая скорость - min).
Категорически запрещается подключать фазный провод более чем на один контакт U1-U3.
* в комплект поставки не входит автоматический выключатель, предохранитель, питающий кабель, кнопочный выключатель

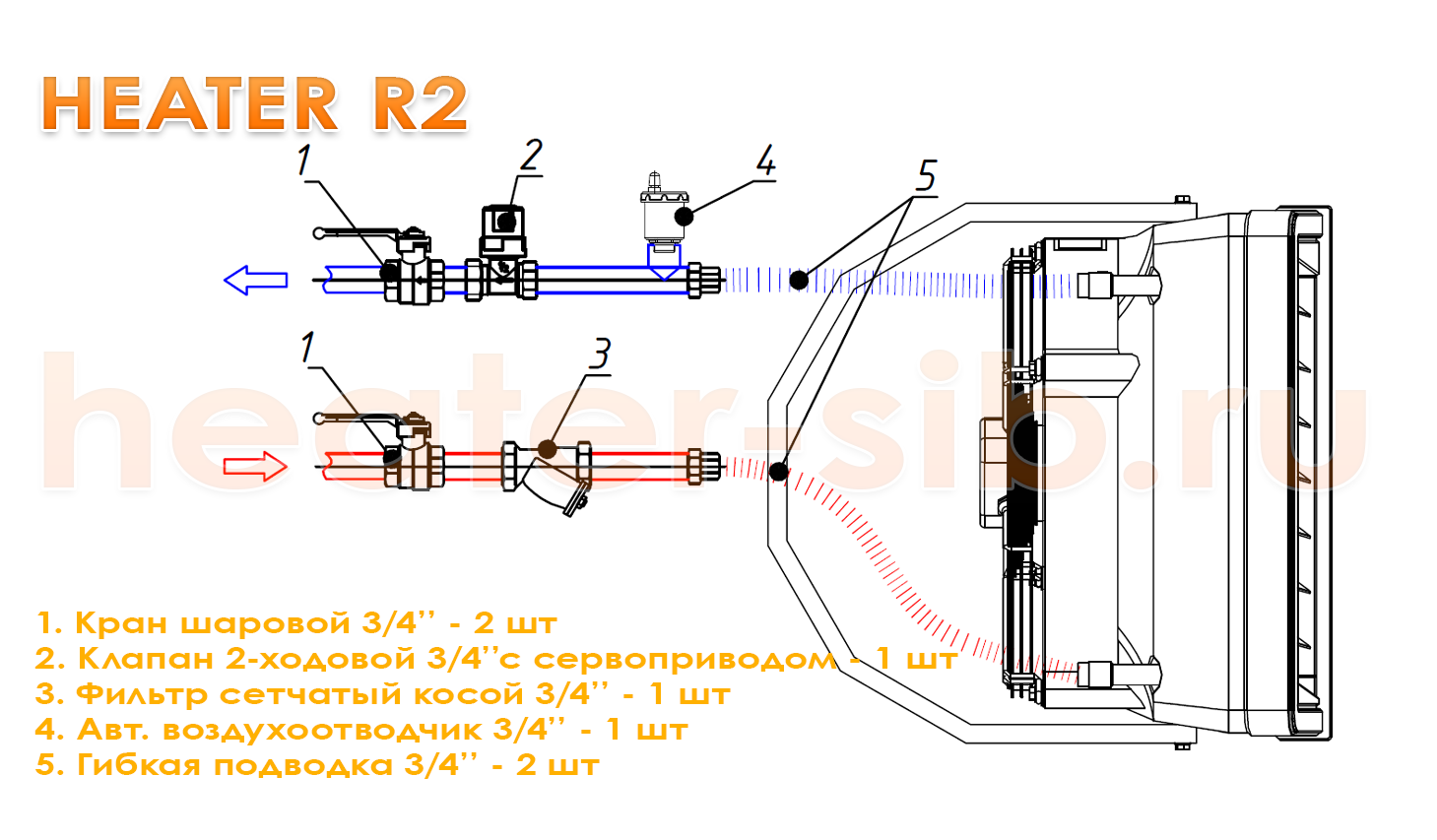

Схема подключения Heater R2 / CR2 к системе теплоснабжения c регулированием от двухходового клапана с сервоприводом

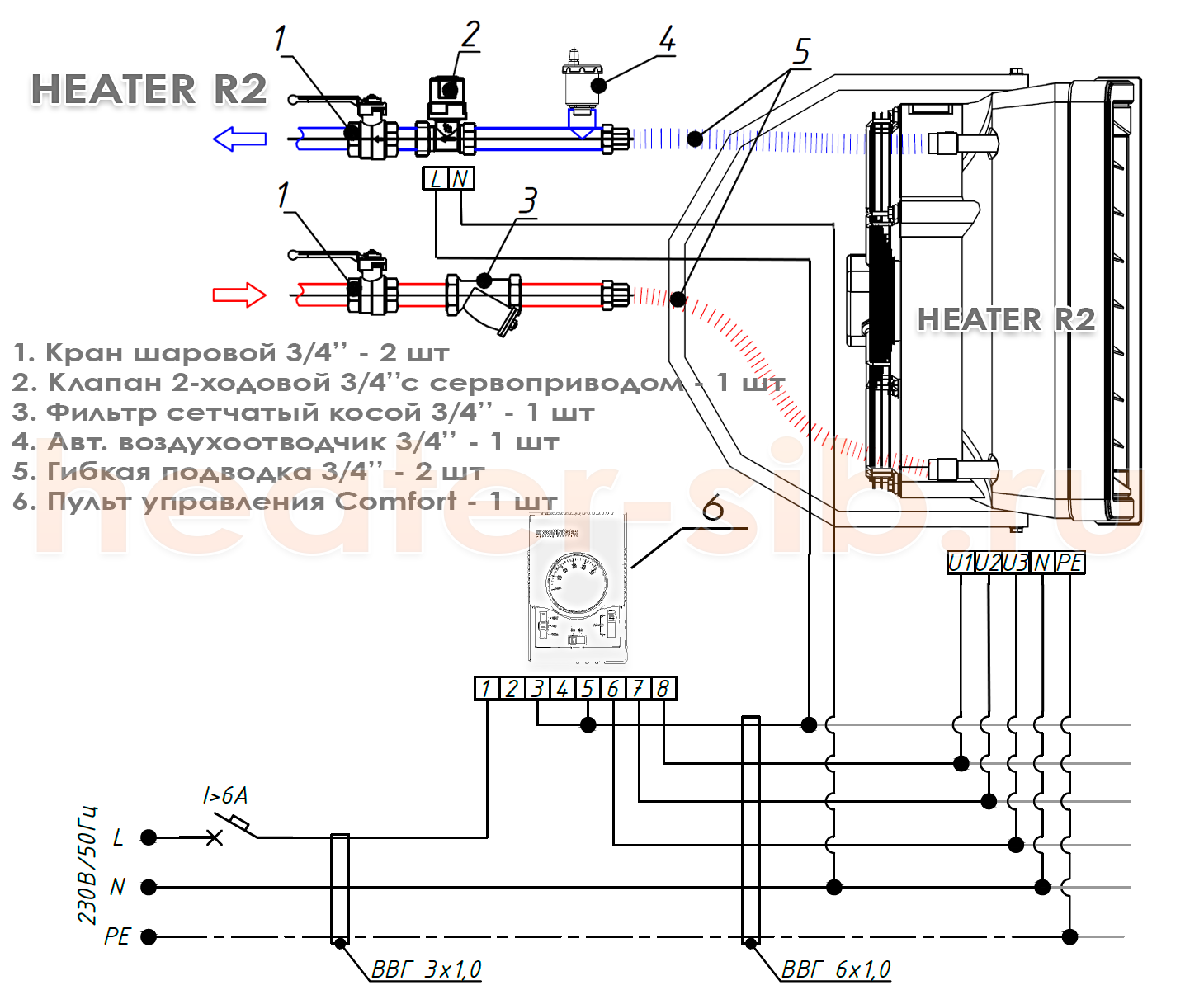

Схема гидравлического и электрического подключения Heater R2 / CR2 с регулировкой (узел обвязки по воде)
Подключение Heater R2 / CR2 с пультом управления COMFORT и клапаном с сервоприводом.
- ON/OFF - Включение и выключение тепловентилятора;
- I – II – III - Переключатель скорости вращения вентилятора;
- HEAT - Термостат посылает сигнал сервоприводу на открытие клапана и на запуск двигателя вентилятора. Вентилятор отключается, когда температура в помещении достигнута, сервопривод закрывает клапан.
- FAN - Функция не активна. Агрегат не работает, когда переключатель установлен в этот режим.
- COOL - Термостат посылает сигнал только на вентилятор. Вентилятор работает по сигналу термостата в помещении на охлаждение в летний период, активное движение воздушных масс.
- U1 - максимальная скорость - коричневый провод
- U2 - средняя скорость - серый провод
- U3 - минимальная скорость - красный провод
- N - нейтраль - голубой провод
- PE - заземление - желто/зеленый провод
* в комплект поставки не входит автоматический выключатель, предохранитель, питающий кабель, кнопочный выключатель
** к одной панели управления Comfort можно подключить от 1-го до 3-х тепловентиляторов Heater R2 / CR2

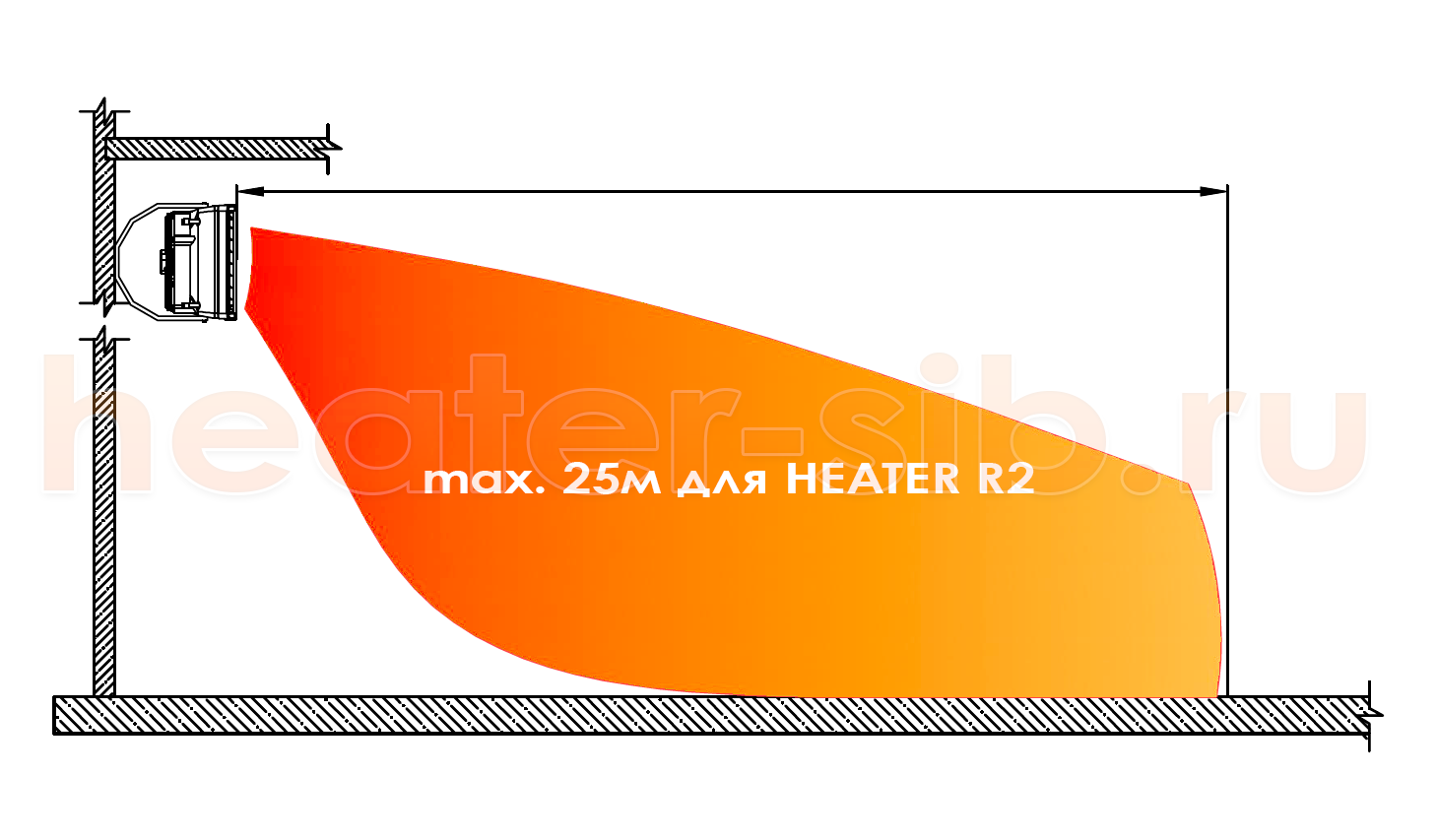

Дальность воздушного потока Heater R2 / CR2 при настенном монтаже

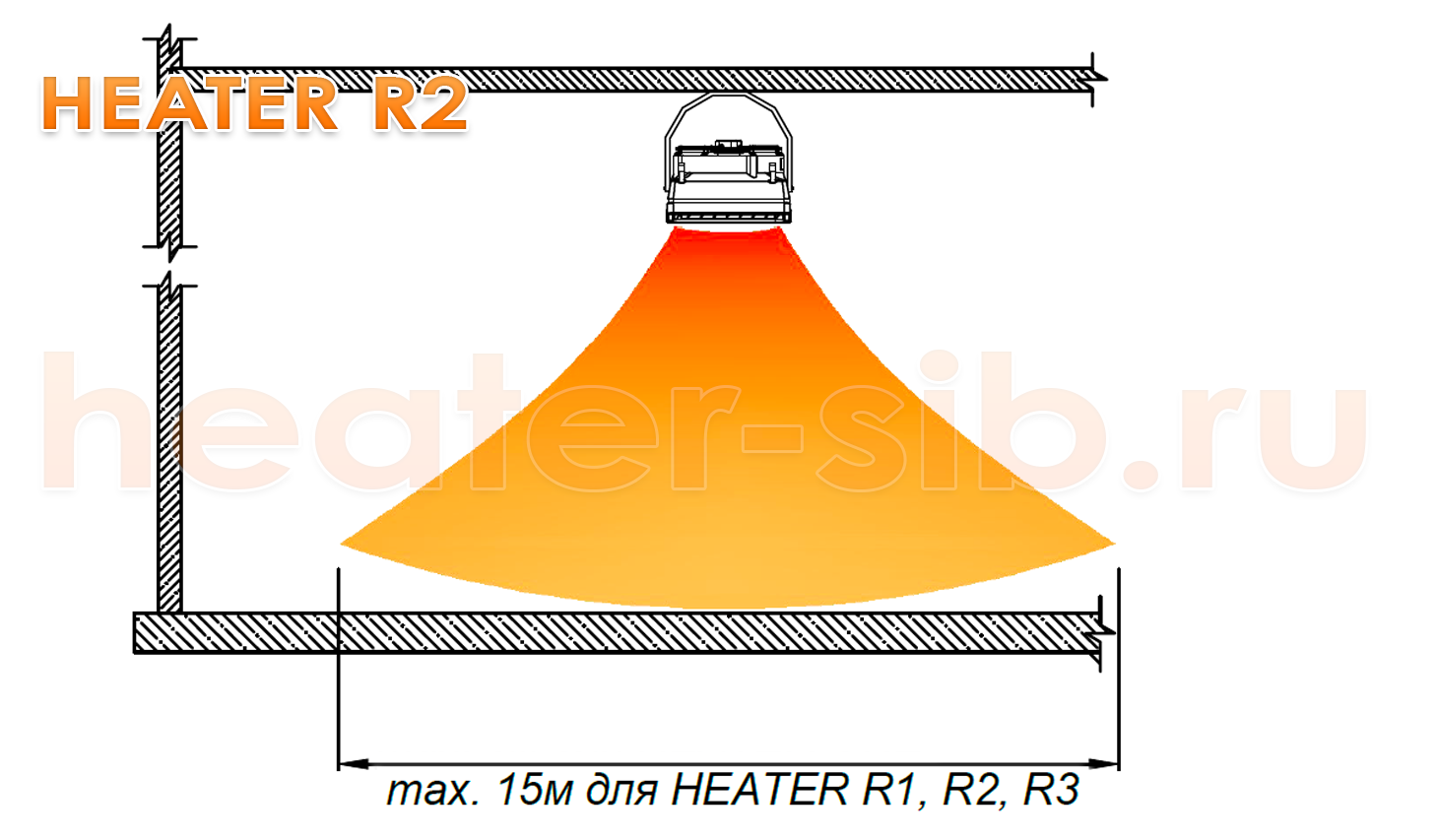

Дальность воздушной струи Heater R2 / CR2 при потолочном монтаже

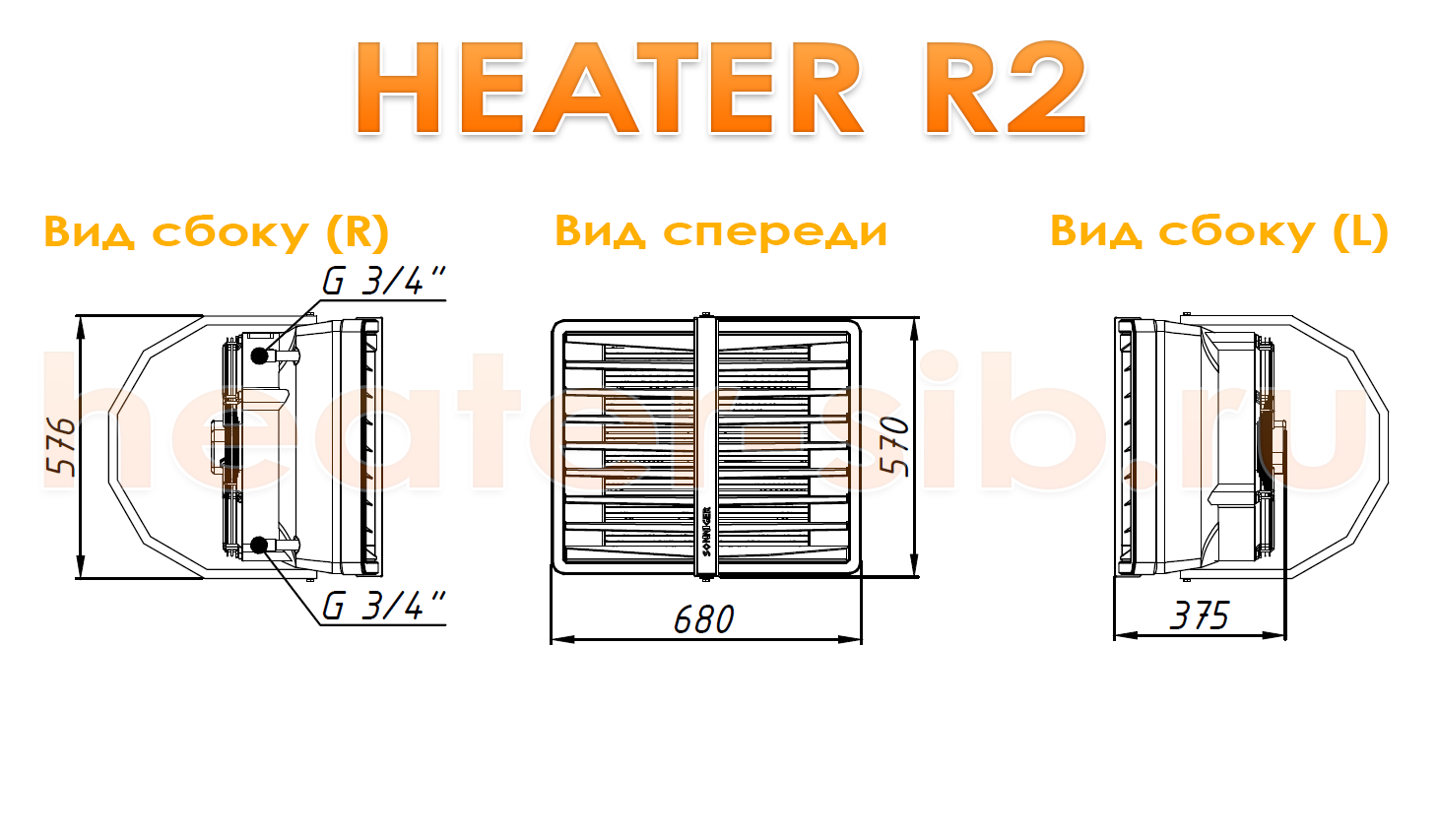

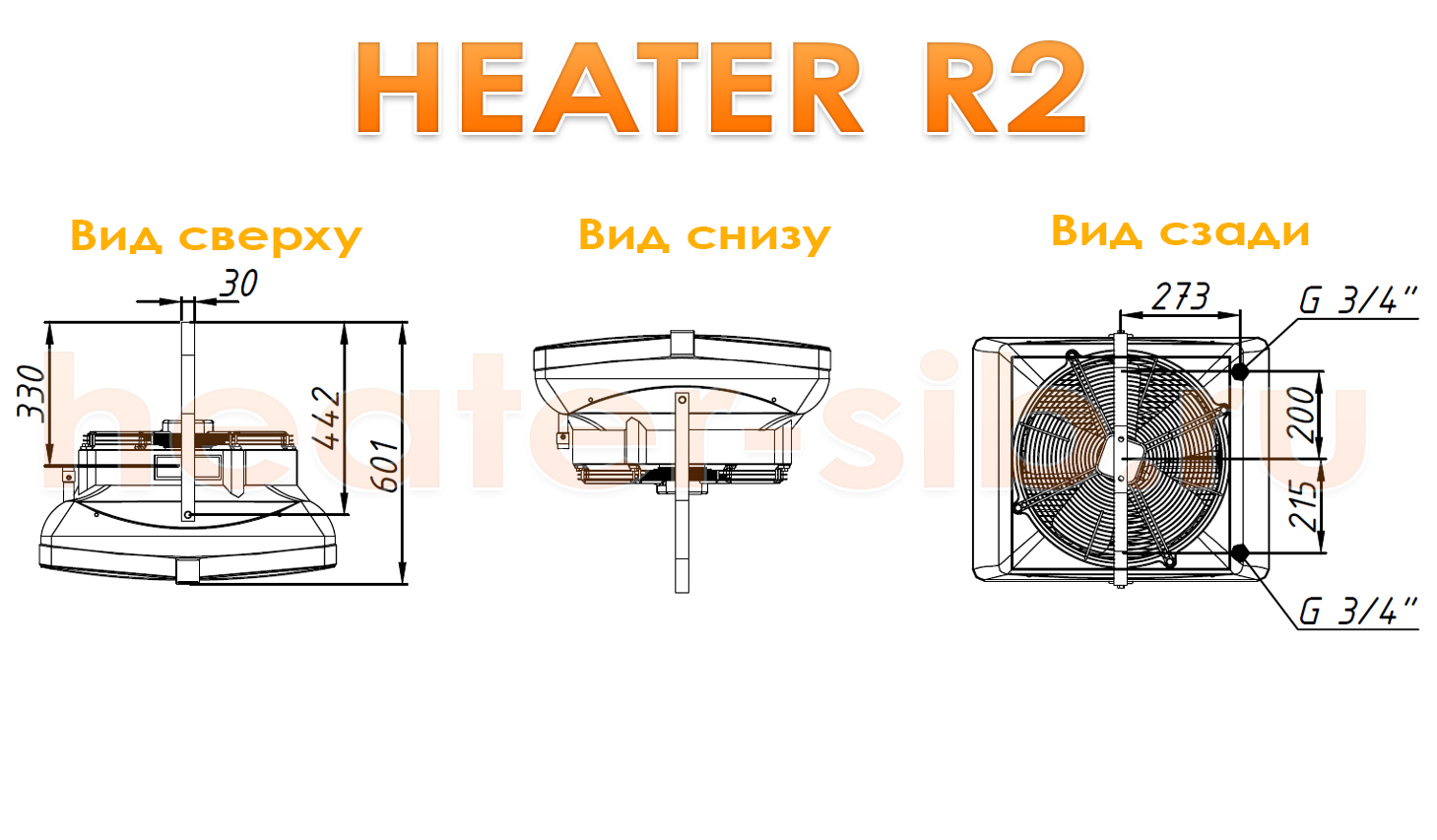

Размеры Heater R2 / CR2 (в помощь для определения места установки)
Тепловые характеристики Heater R2 / CR2
(в зависимости от температуры теплоностителя)
| Параматры | вода 90/70 гр.С | вода 80/60 гр.С | вода 70/50 гр.С | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепмература воздуха на входе, гр.С | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Тепловая мощность, кВт | 48,4 | 44,9 | 41,5 | 38,0 | 34,6 | 41,0 | 38,0 | 34,0 | 30,7 | 27,3 | 33,5 | 29,8 | 26,5 | 23,1 | 19,6 |
| Температура воздуха на выходе, гр.С | 27,1 | 30,1 | 33,2 | 36,0 | 39,0 | 23,0 | 25,9 | 28,9 | 32,0 | 35,1 | 18,8 | 21,2 | 24,8 | 27,8 | 30,8 |
| Расход воды, м3/час | 1,8 | 1,9 | 1,8 | 1,7 | 1,5 | 1,8 | 1,6 | 1,5 | 1,3 | 1,1 | 1,4 | 1,2 | 1,1 | 1,0 | 0,9 |
| Гидравлическое сопротивление, кПа | 10,6 | 7,4 | 6,5 | 5,6 | 4,7 | 7,6 | 5,4 | 4,5 | 3,8 | 3,1 | 5,3 | 3,7 | 3,0 | 2,3 | 1,7 |
| Тепловая мощность, кВт | 39,5 | 36,8 | 33,9 | 31,2 | 28,5 | 33,5 | 30,5 | 27,8 | 25,1 | 22,4 | 27,4 | 24,3 | 21,6 | 18,9 | 16,0 |
| Температура воздуха на выходе, гр.С | 31,7 | 34,3 | 37,1 | 39,8 | 42,6 | 26,9 | 29,4 | 32,2 | 35,0 | 37,2 | 22,0 | 24,5 | 27,3 | 30,0 | 34,7 |
| Расход воды, м3/час | 1,7 | 1,6 | 1,5 | 1,3 | 1,3 | 1,5 | 1,3 | 1,2 | 1,1 | 0,9 | 1,2 | 1,1 | 0,9 | 0,8 | 0,7 |
| Гидравлическое сопротивление, кПа | 4,9 | 5,2 | 4,5 | 3,8 | 3,3 | 5,2 | 3,8 | 3,2 | 2,7 | 2,1 | 3,7 | 2,5 | 2,1 | 1,6 | 1,2 |
| Тепловая мощность, кВт | 32,0 | 29,7 | 27,5 | 25,3 | 23,1 | 27,1 | 24,7 | 22,5 | 20,3 | 18,2 | 22,2 | 19,7 | 17,5 | 15,4 | 13,0 |
| Температура воздуха на выходе, гр.С | 36,6 | 38,8 | 41,0 | 43,6 | 46,1 | 31,0 | 33,2 | 35,7 | 38,0 | 40,4 | 15,3 | 27,5 | 29,9 | 32,0 | 34,6 |
| Расход воды, м3/час | 1,4 | 1,2 | 1,2 | 1,1 | 1,0 | 1,2 | 1,1 | 1,0 | 0,9 | 0,8 | 0,9 | 0,8 | 0,8 | 0,8 | 0,6 |
| Гидравлическое сопротивление, кПа | 4,7 | 3,5 | 3,0 | 2,6 | 2,2 | 3,6 | 2,6 | 2,4 | 1,8 | 1,5 | 2,6 | 1,8 | 1,4 | 1,1 | 0,8 |
