Heater R1 / Condens CR1

Heater R1 / Condens CR1
цена 34502 руб

(действуют скидки)
Выбрать комплектацию
Heater R1 / Condens CR1
Установка и монтаж тепловентилятора
Heater R1 / Heater Condens CR1
  • При определении месторасположения агрегата, необходимо принять во внимание: доступность монтажа и обслуживания, доступ к подключению теплоносителя и электроэнергии, правильное и равномерное распределение воздуха в помещении.
  • Минимальные расстояния при монтаже: от края агрегата до стены или потолка не менее 350мм, от вентилятора до стены или потолка не менее 350мм. Несоблюдение может вызвать излишний шум или ускоренный износ вентилятора.
  • Рекомендуем производить монтаж агрегата на стене или потолке с помощью монтажных кронштейнов, монтажных шпилек (по своему усмотрению), или монтажных опор (формы и размеры, несущих конструкций можно свободно конструировать, согласно требованиям прочности).
  • Высота монтажа для Heater R1 / CR1 при креплении его к стене, либо к несущей колонне от 3м до 8м. При монтаже к потолку, высота может варьироваться от 4м до 12м.
  • Электрические подключения производятся проводом: 3х1мм2 (для подключения без автоматики), 5х1мм2/5х1.5мм2 (для подключения с автоматикой)
  • При монтаже агрегата рекомендуется использовать автоматические воздухоотводчики на самой высокой точке трубопровода. Определять место с учетом возможных появлений нагрузок и вибраций.
  • Максимальный вес агрегата без воды составляет 10.8кг (11.9кг с заполненным теплоносителем теплообменником), что позволяет его крепить под потолком так же и на профнастил на кронштейне или шпильках.
  • R1 может быть установлен на стене с помощью монтажного кронштейна (отдельная опция) под углом 0°, 30° или 60°.
  • Каждый агрегат поставляется с комплектом из 3-х сменных цветных вставок. Смена цвета производится путём удаления вставки из передней панели устройства и заменой её на вставку другого цвета.

Heater R1
Heater Condens CR1

  1. Монтаж на стене
  2. Монтаж на потолке
  3. Крепление на консоли к стене
  4. Крепление на консоли к потолку
  5. Варианты расстановки в помещении
  6. Гидравлическое подключение
  7. Подключение к теплоносителю
  8. Узел обвязки без регулировки
  9. Узел обвязки и эл.схема без регулировки
  10. Узел обвязки с регулировкой
  11. Узел обвязки и эл.схема с пультом Comfort и клапан с сервоприводом
  12. Дальность струи от стены
  13. Дальность струи от потолка
  14. Размеры
  15. Тепловые характеристики
в наличии

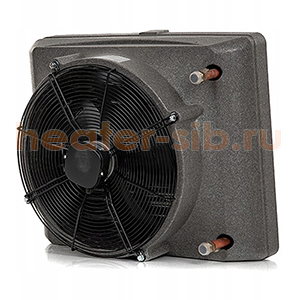

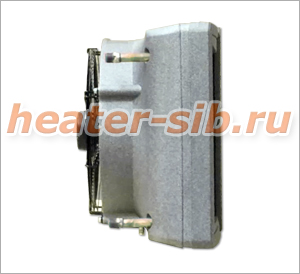

Описание: Sonniger Heater R1 / Heater Condens CR1 тепловентилятор с водяным теплообменником предназначен для отопления, нагрева воздуха в небольших и средних по площади помещениях.
Воздушно отопительный аппарат (ВОА) R1 может использоваться в качестве основного источника тепла для обогрева: цеха, склада, оптово-розничного магазина, супермаркета, спортзалы, автомойки и гаражи, теплицы и зимние сады, шоурум автосалона, мастерские автосервисов...
Цена указана за воздухонагреватель. Крепеж и автоматика заказывается отдельно.

Технические характеристики Heater R1 / CR1 и их отличие:
  • Количество теплообменников ... 1
  • Производительность, м3/ч ... 4900 / 3900
  • Тепловая мощность, кВт ... 10-30 / 15-30
  • Макс. температура теплоносителя, гр.С ... 115 / 120
  • Номинальный ток, А ... 1.15 / 1.08
  • Рабочее дваление, МПа ... 1.6
  • Дальность воздушной струи, м ... 27 / 24
  • Присоединительные размеры патрубков ... 3/4"
  • Напряжение питающей сети, В/Гц ... 230/50
  • Электрическая мощность двигателя, кВт ... 0.25
  • Частота вращения вентилятора, об./мин ... 1350
  • Степень защиты двигателя ... IP54
  • Вес, масса без воды, кг ... 10.8
  • Цвет ... серый (благородный)
  • В комплекте 3 (три) передних цветных панели!
  • Для установки (монтажа) на стене или к потолку, дополнительно может комплектоваться крепежным кронштейном (монтажной консолью).
  • Тепловентилятор водяной -
    Sonniger Heater R1 / CR1 артикул: WA0021
Рейтинг: 5 из 24
« Heater One / CR One HEATER R1 / CR1 Heater R2 / CR2 »

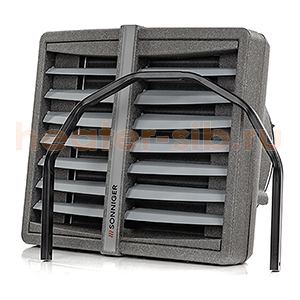

Heater R1 / CR1 Heater R1 / CR1

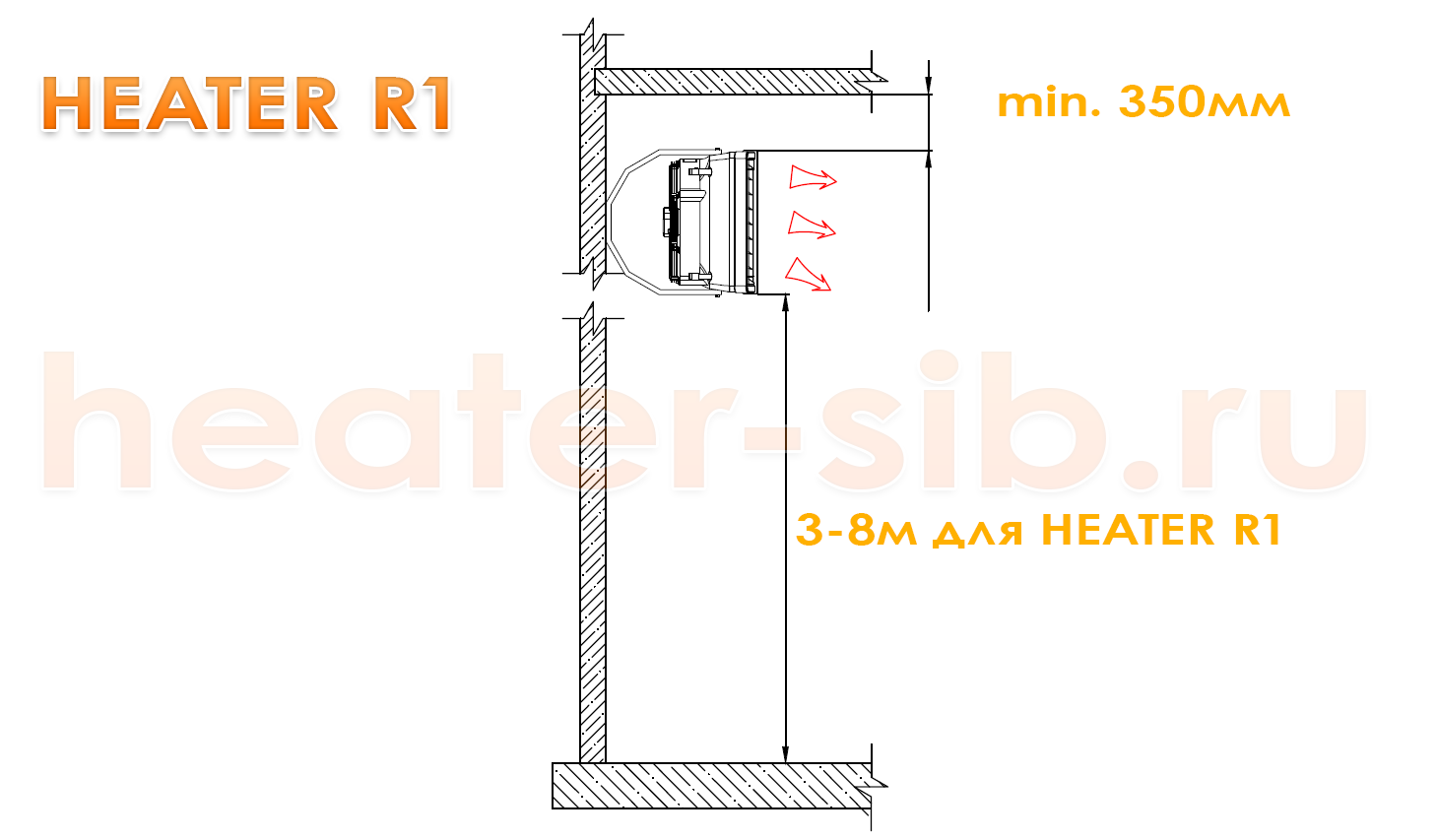

Монтаж Heater R1 / CR1 на стене, либо на несущей колонне
(для увеличения нажмите на изображение)
Монтаж Heater R1 / CR1 на стене, либо на несущей колонне

^ Вернуться наверх

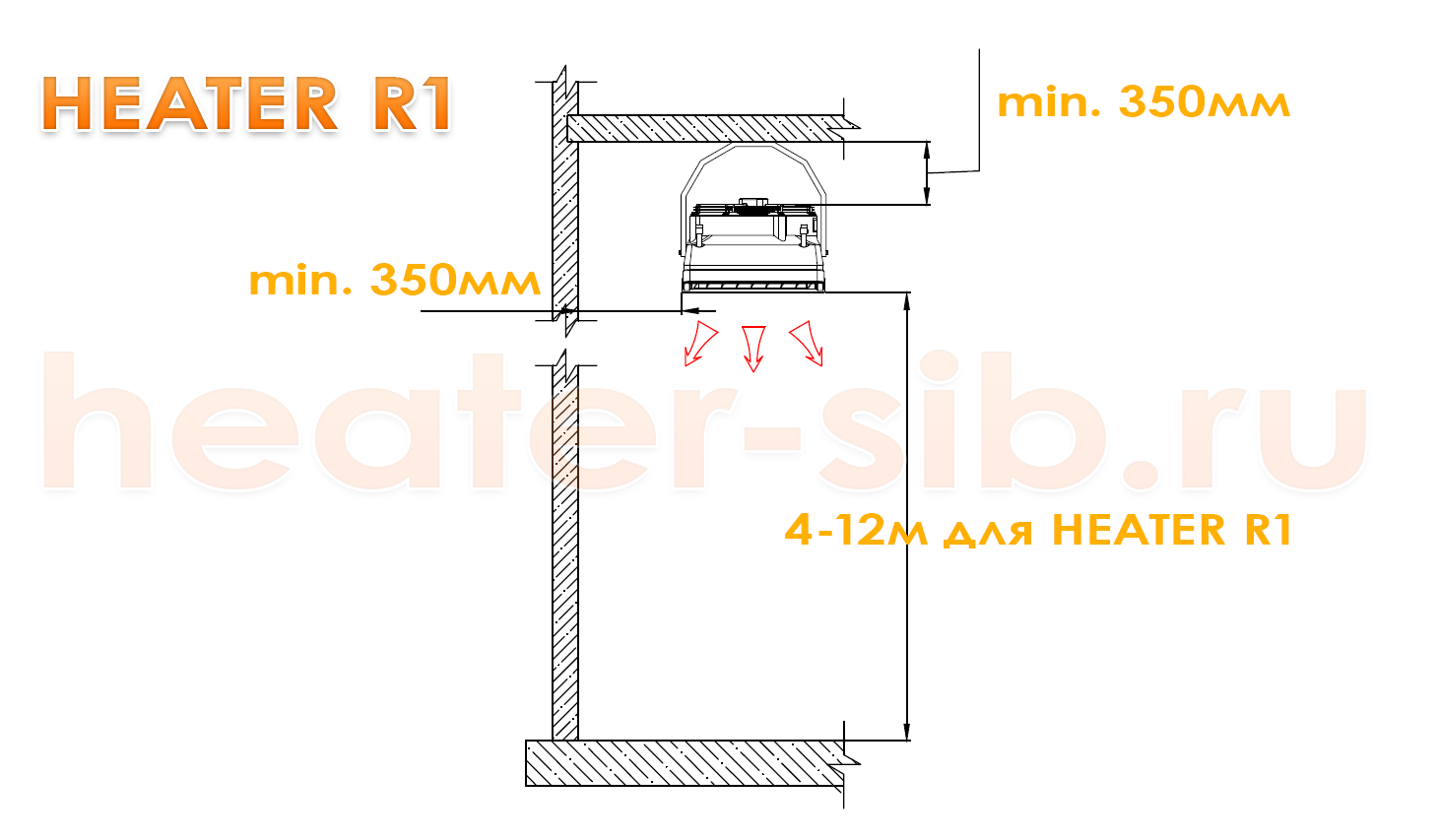

Монтаж Heater R1 / CR1 на потолке, либо на горизонтальной поверхности по направлению к полу
(для увеличения нажмите на изображение)
Монтаж Heater R1 / CR1 на потолке, либо на горизонтальной поверхности по направлению к полу

^ Вернуться наверх

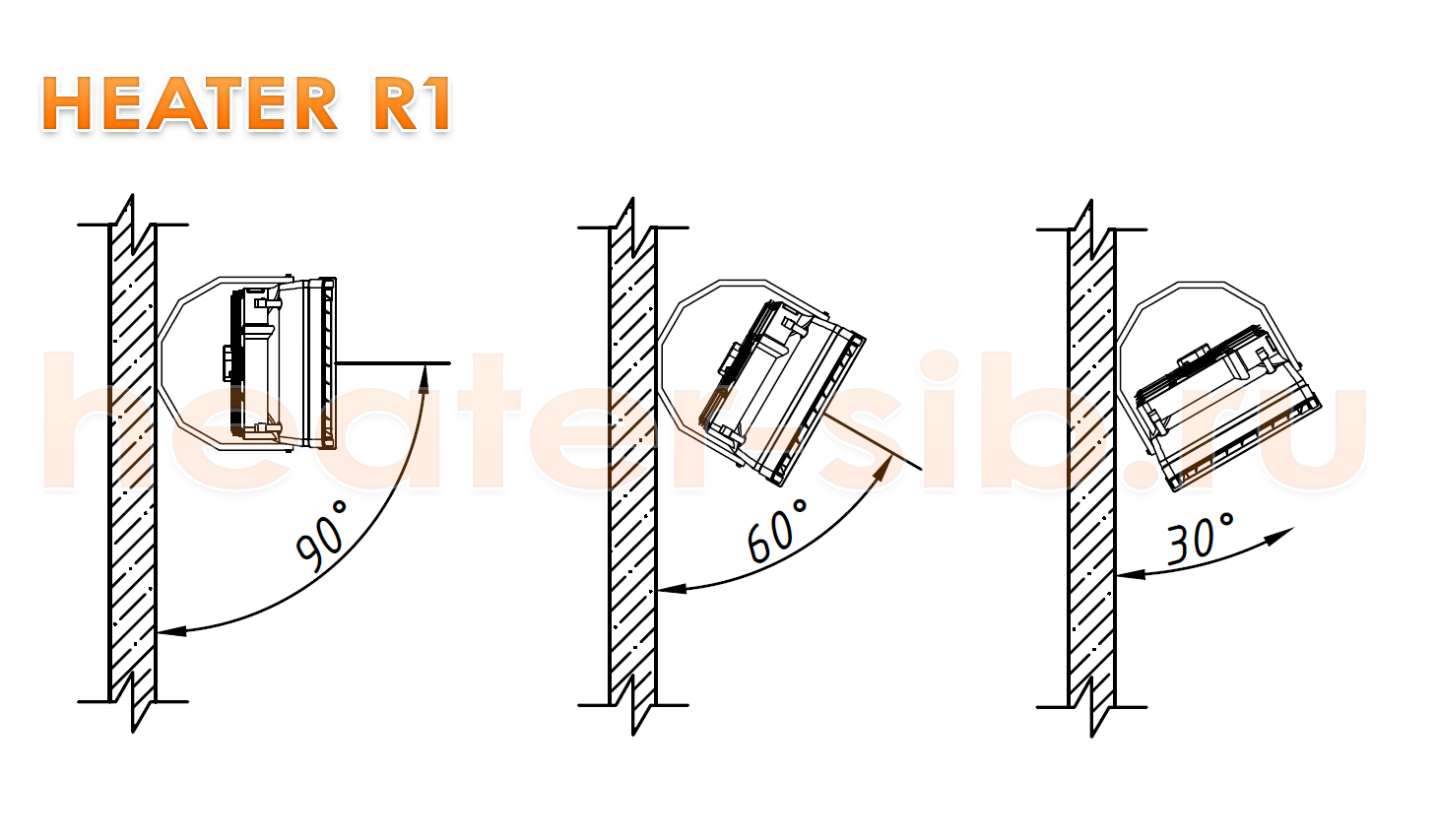

Крепление Heater R1 / CR1 на вертикальной поверхности с помощью монтажного кронштейна (консоли)
(для увеличения нажмите на изображение)
Крепление Heater R1 / CR1 на вертикальной поверхности с помощью монтажного кронштейна (консоли)

^ Вернуться наверх

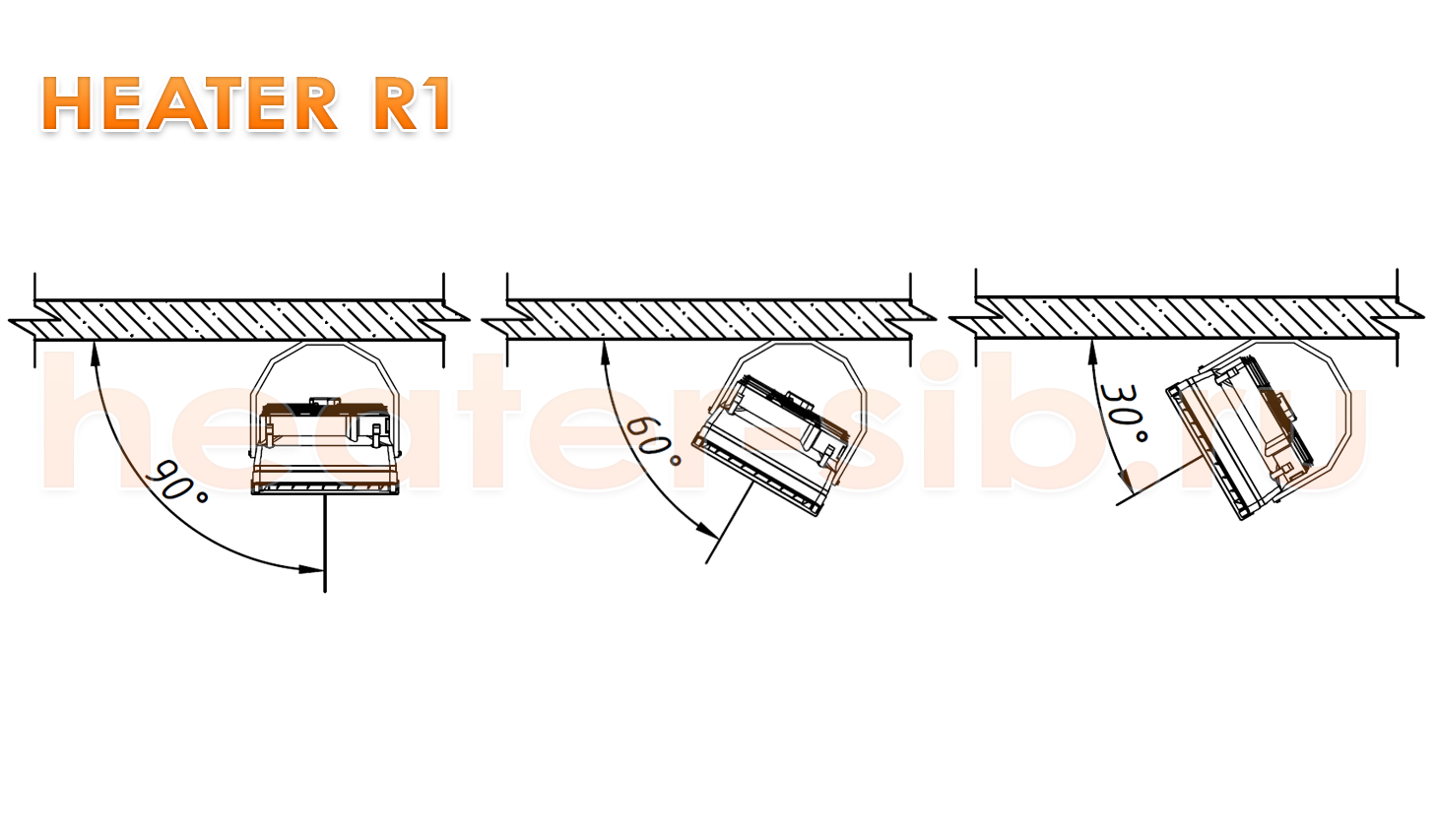

Крепление Heater R1 / CR1 на горизонтальной поверхности с помощью монтажного кронштейна (консоли)
(для увеличения нажмите на изображение)
Крепление Heater R1 / CR1 на горизонтальной поверхности с помощью монтажного кронштейна (консоли)

^ Вернуться наверх

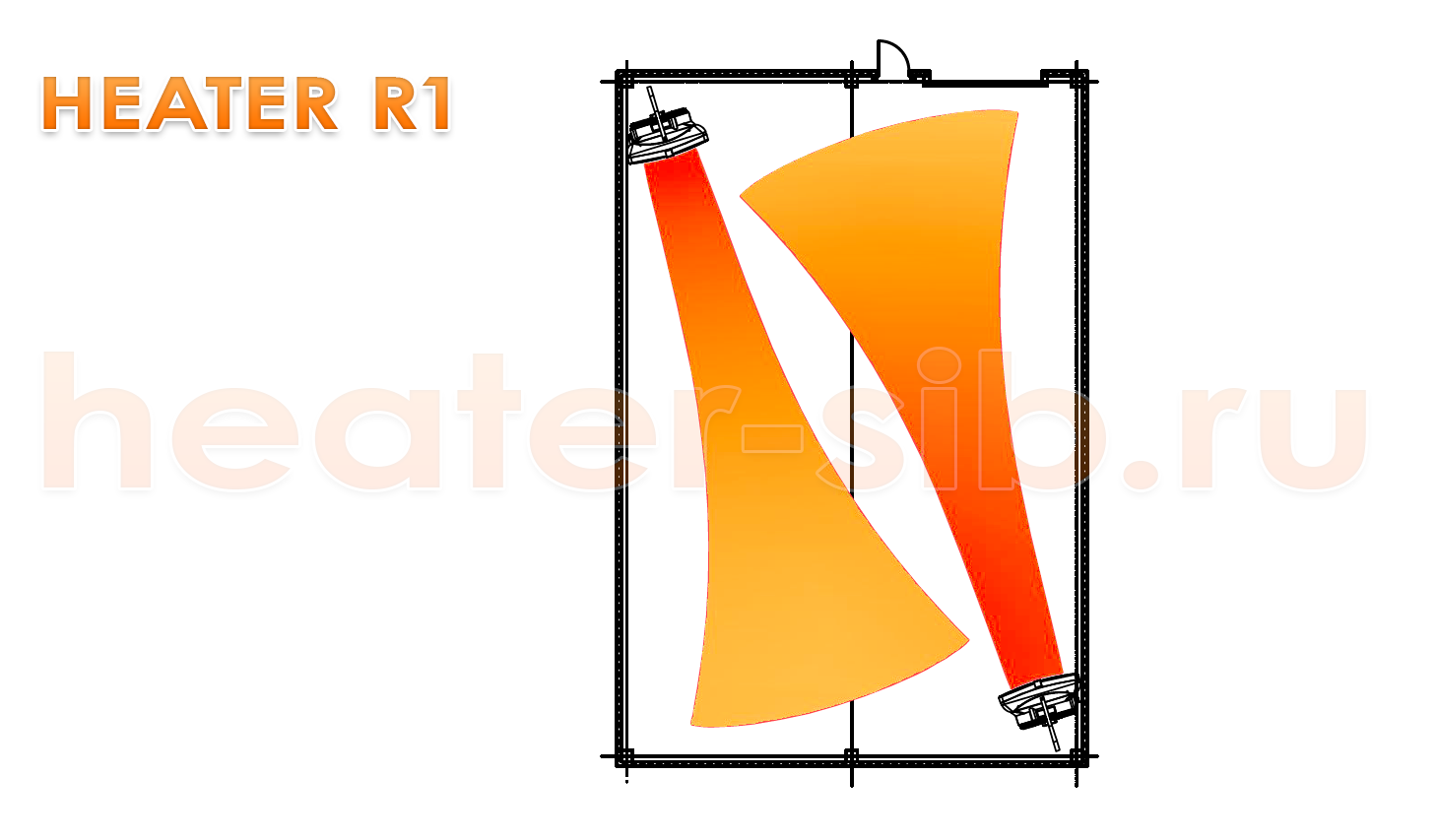

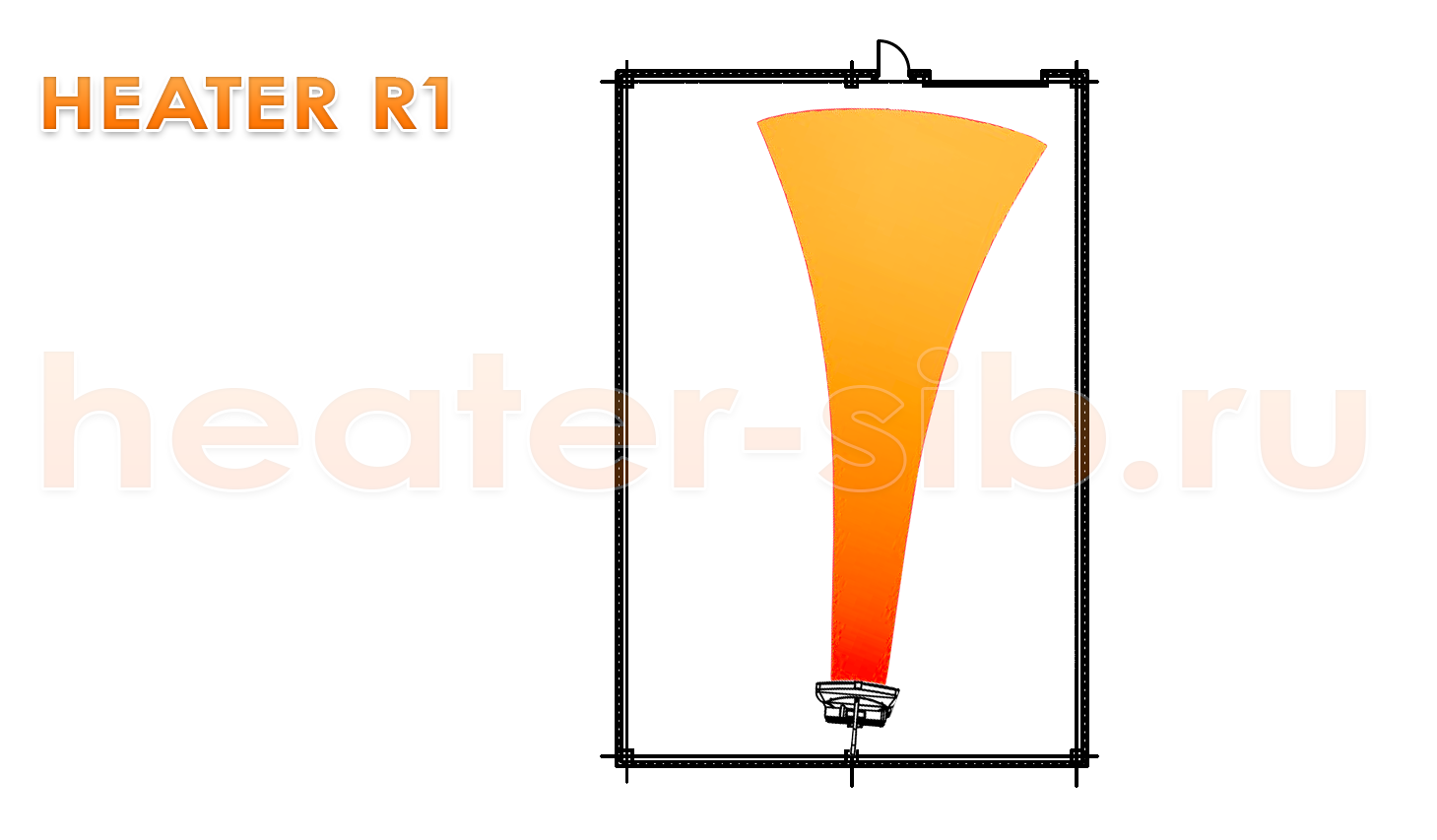

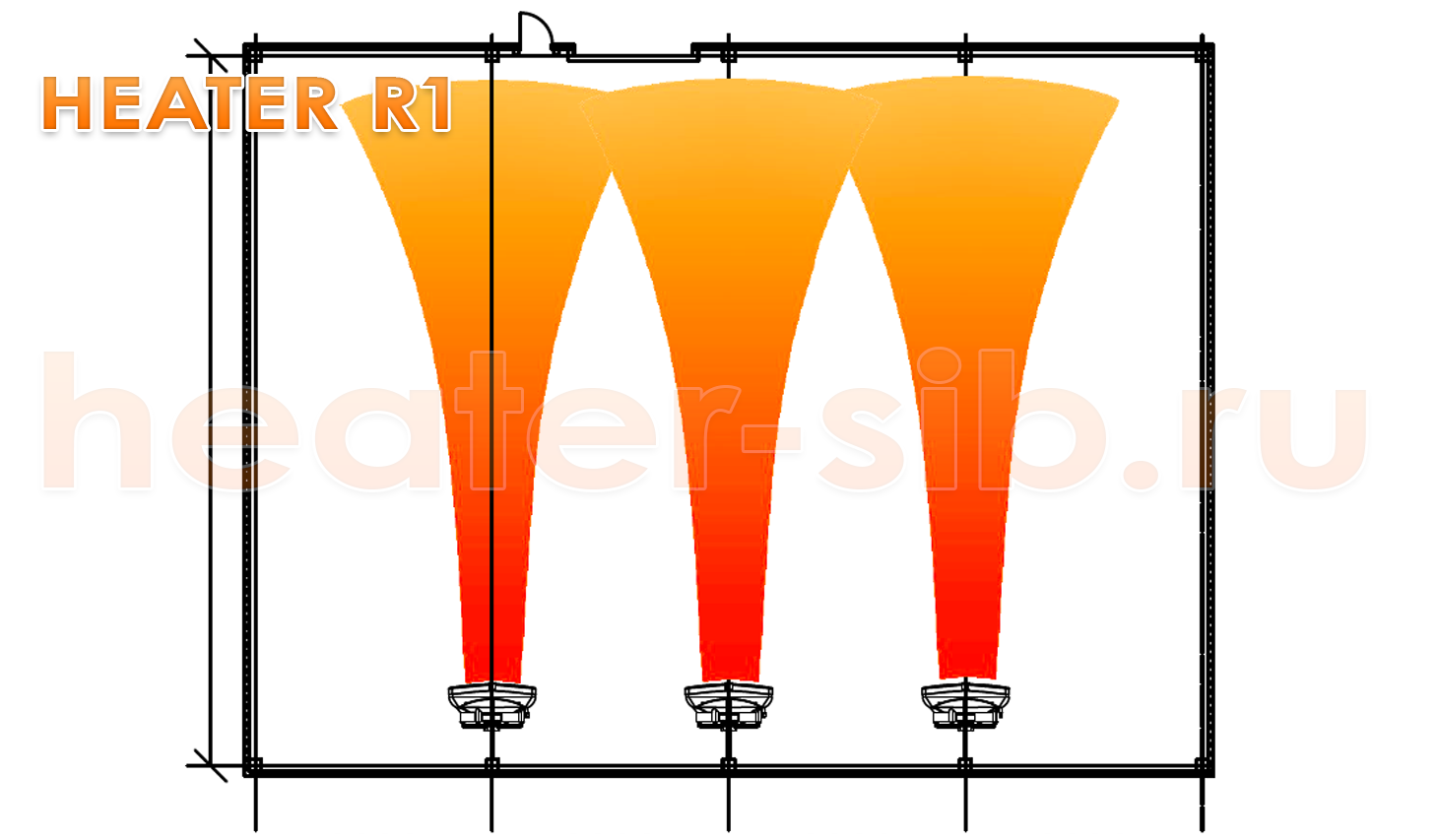

Варианты расстановки Heater R1 / CR1 в помещении

Выбор зависит от назначения помещения, нахождения в нем рабочих зон, расположения оборудования, возможности прокладки трубопроводов и т.д.

Не рекомендуется направлять поток теплового воздуха на простенки, стеллажи с товарами, колонны, технологическое оборудование и другие преграды. Т.к., это приведет к уменьшению дальности воздушного потока от тепловентилятора, неравномерному нагреву воздуха в помещении, непредсказуемым завихрениям и к снижению эффективности отопления.

Нагреватели воздуха должны располагаться с акцентом на обеспечение равномерного распределения теплого воздуха по объему помещения. Он должен быть направлен в свободную зону. Не рекомендуется располагать агрегат так, чтобы струя дула вдоль стены.

(для увеличения нажмите на изображение)

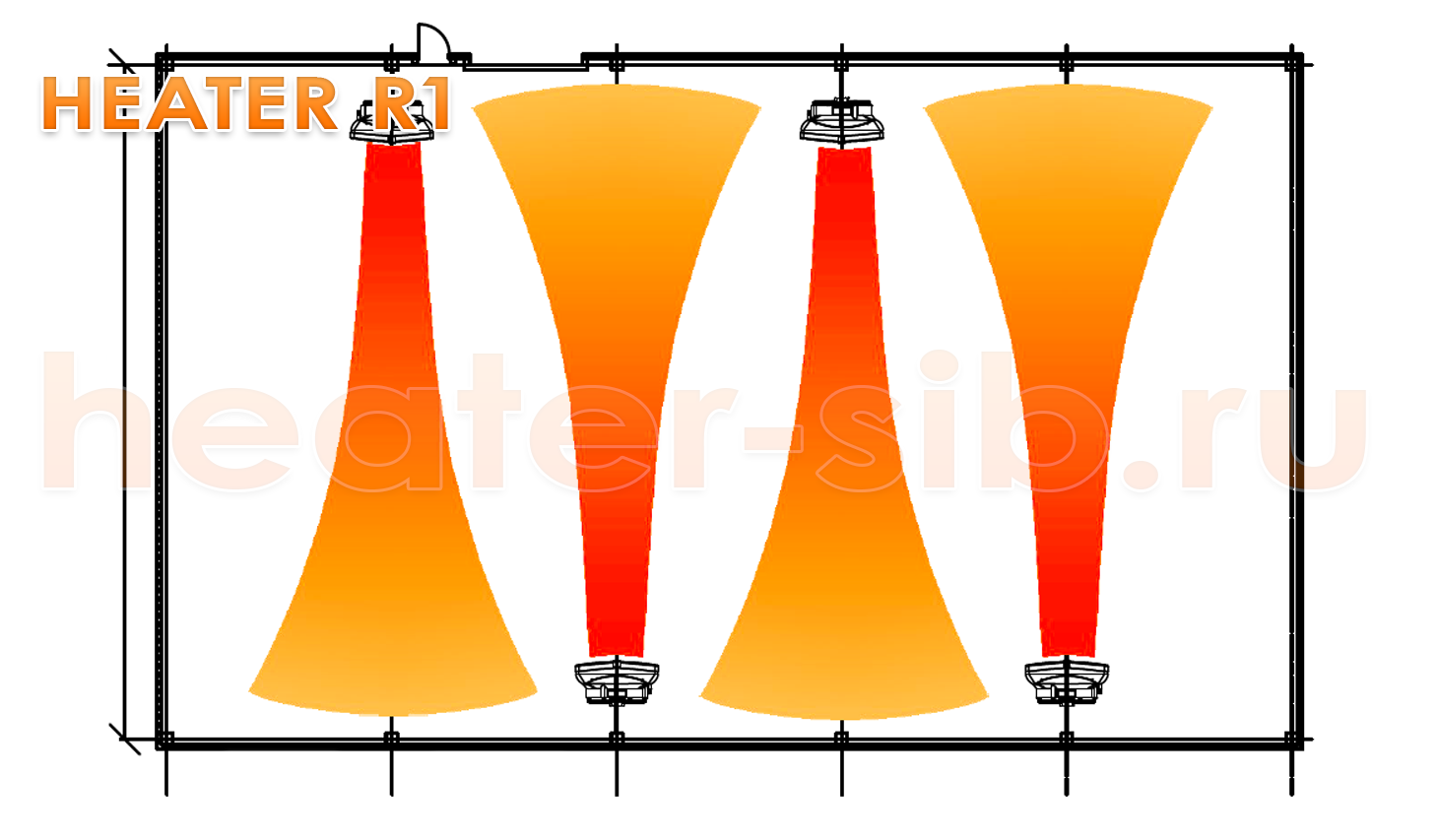

Вариант1 расстановки Heater R1 / CR1 в помещении Вариант2 расстановки Heater R1 / CR1 в помещении Вариант3 расстановки Heater R1 / CR1 в помещении Один Heater R1 / CR1 в небольшом помещении

^ Вернуться наверх

Гидравлическое подключение Heater R1 / CR1

Подключение должно быть произведено так, чтобы можно было производить техническое обслуживание АВО Heater R1 / CR1. При монтаже агрегата к трубам с теплоносителем, на "подаче" и на "обратке" необходимо установить шаровые краны, для возможности отключения аппарата от системы отопления.

Подключение нагревателя с помощью гибкой подводки, позволяет поворачивать его влево и вправо на монтажном кронштейне.

^ Вернуться наверх

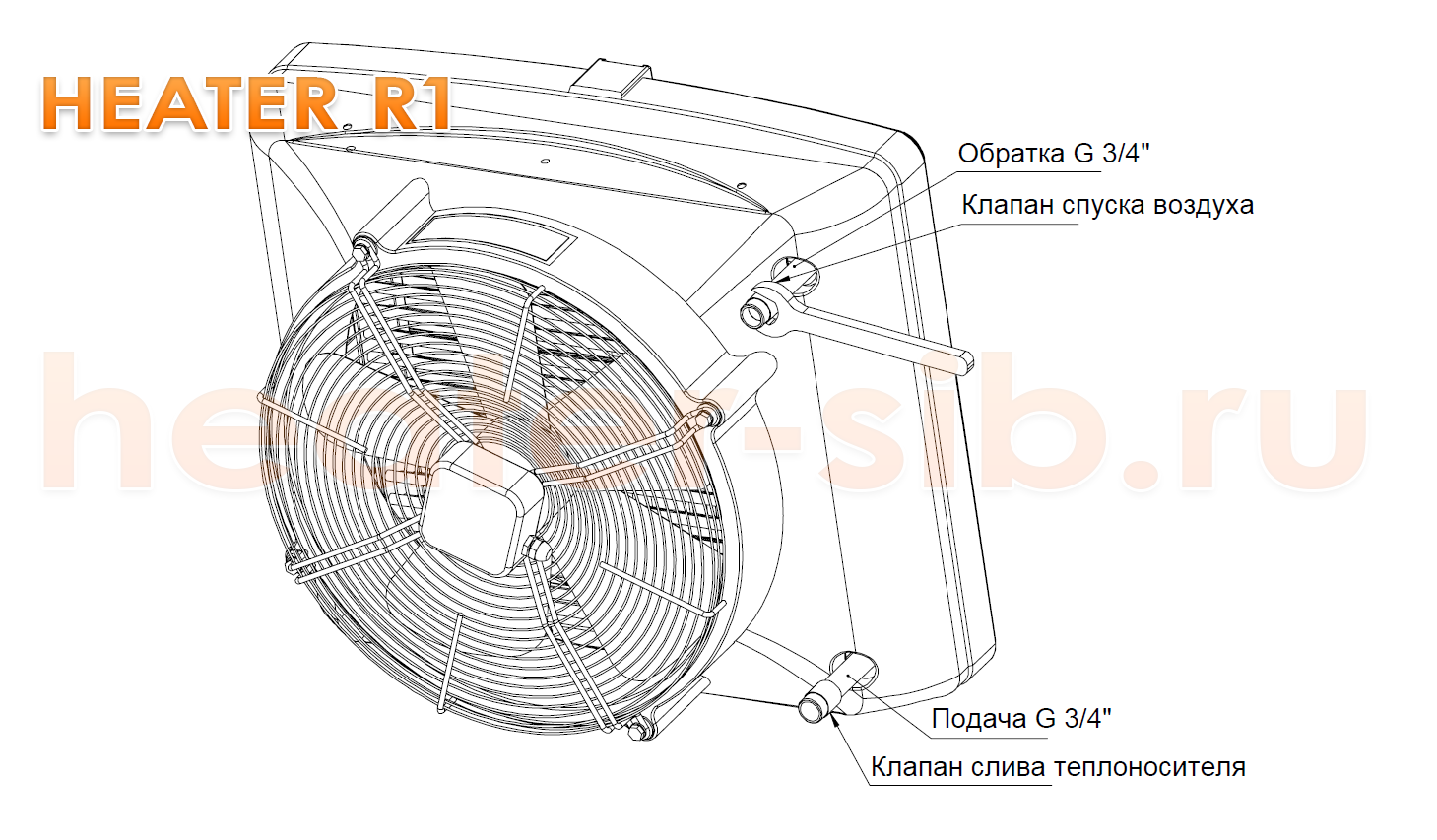

Подключение к теплоносителю

Подсоединительные патрубки теплообменника Heater R1 / CR1 имеют размер 3/4" и расположены с задней его стороны. При их подключении к трубопроводу системы отопления, необходимо предусмотреть защиту от обратного крутящего момента, используя для этого 2 (два) гаечных ключа.

Не соблюдение данной рекомендации, может привести к свинчиванию патрубка от корпуса теплообменника.

Питающий патрубок теплообменника Heater R1 / CR1 расположен снизу, обратный - вверху.

(для увеличения нажмите на изображение)
Подключение к теплоносителю

^ Вернуться наверх

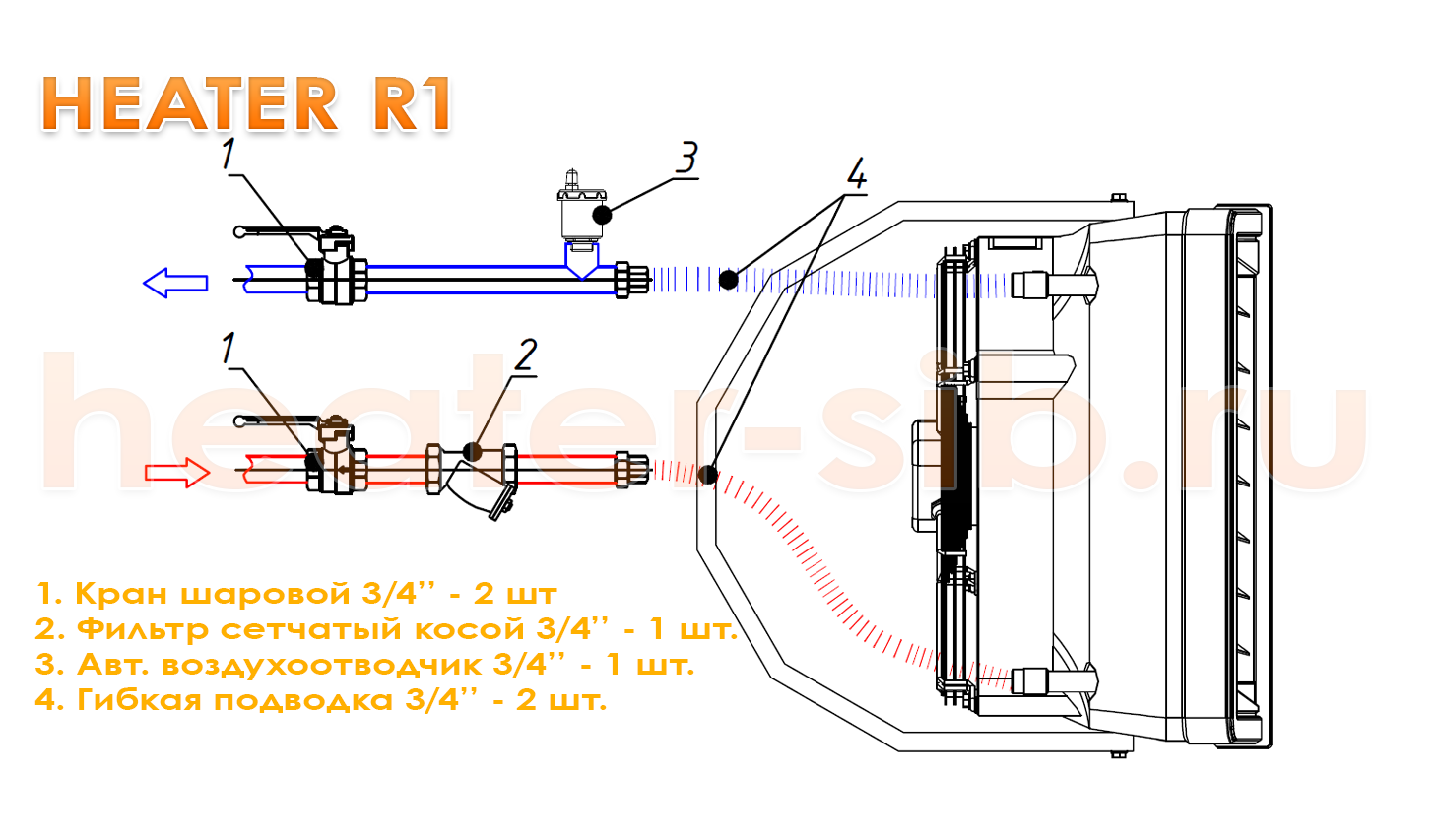

Схема подключения Heater R1 / CR1 к системе теплоснабжения без регулировки (узел обвязки по воде)
(для увеличения нажмите на изображение)
Схема подключения Heater R1 / CR1 к системе теплоснабжения без регулирования

^ Вернуться наверх

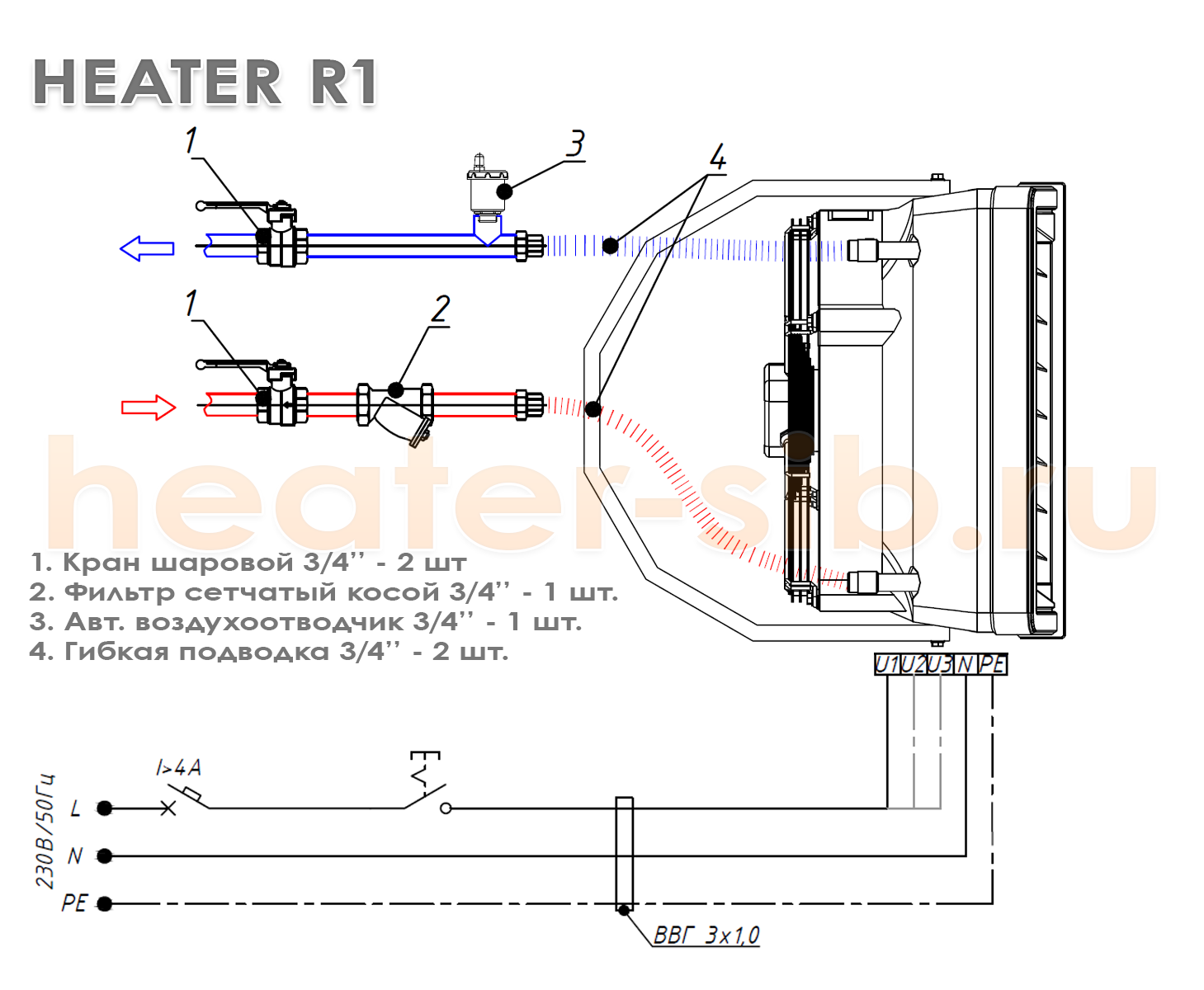

Схема гидравлического и электрического подключения Heater R1 / CR1 без регулировки

Выбор скорости вращения вентилятора производится подключением фазного провода на соответствующие контакты U1 (3-ая скорость - max), U2 (2-ая скорость), U3 (1-ая скорость - min).

Категорически запрещается подключать фазный провод более чем на один контакт U1-U3.

* в комплект поставки не входит автоматический выключатель, предохранитель, питающий кабель, кнопочный выключатель

(для увеличения нажмите на изображение)
Схема гидравлического и электрического подключения Heater R1 / CR1 без регулировки

^ Вернуться наверх

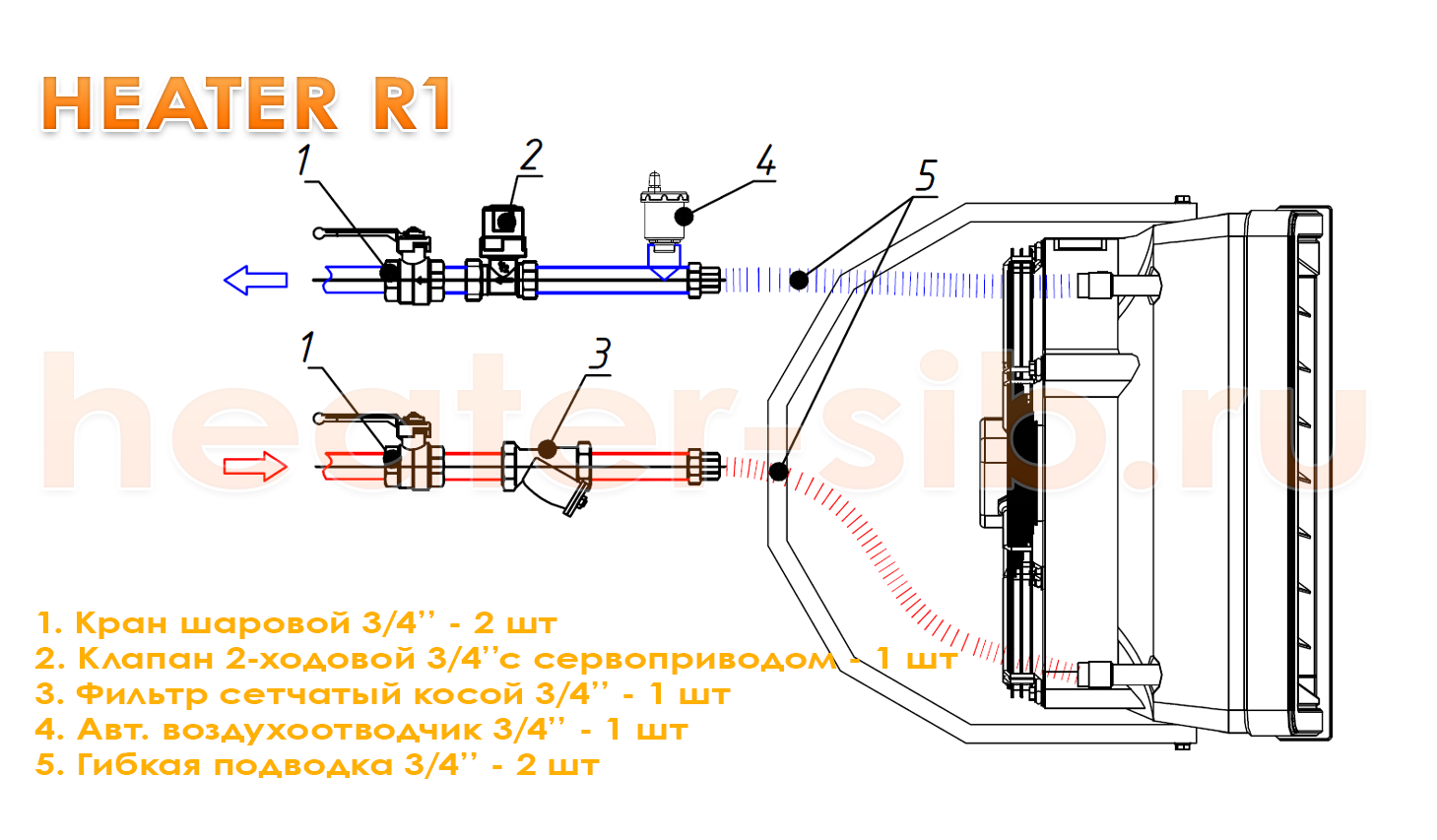

Схема подключения Heater R1 / CR1 к системе теплоснабжения c регулированием от двухходового клапана с сервоприводом
(для увеличения нажмите на изображение)
Схема подключения Heater R1 / CR1 к системе теплоснабжения c регулированием от двухходового клапана с сервоприводом

^ Вернуться наверх

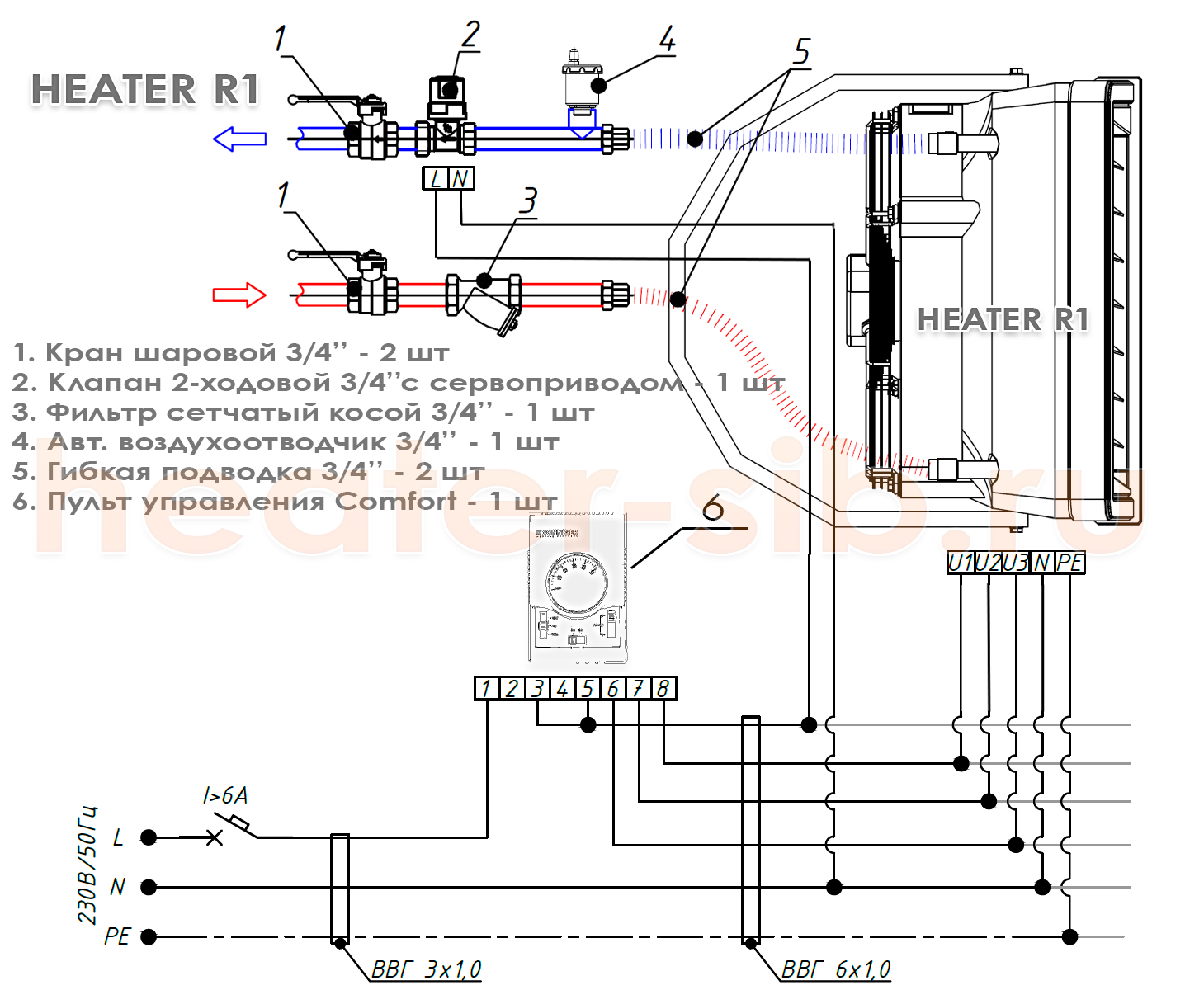

Схема гидравлического и электрического подключения Heater R1 / CR1 с регулировкой (узел обвязки по воде)

Подключение Heater R1 / CR1 с пультом управления COMFORT и клапаном с сервоприводом.

Обозначение на пульте Comfort:
  • ON/OFF - Включение и выключение тепловентилятора;
  • I – II – III - Переключатель скорости вращения вентилятора;
  • HEAT - Термостат посылает сигнал сервоприводу на открытие клапана и на запуск двигателя вентилятора. Вентилятор отключается, когда температура в помещении достигнута, сервопривод закрывает клапан.
  • FAN - Функция не активна. Агрегат не работает, когда переключатель установлен в этот режим.
  • COOL - Термостат посылает сигнал только на вентилятор. Вентилятор работает по сигналу термостата в помещении на охлаждение в летний период, активное движение воздушных масс.
Схема электроподключения вентилятора:
  • U1 - максимальная скорость - коричневый провод
  • U2 - средняя скорость - серый провод
  • U3 - минимальная скорость - красный провод
  • N - нейтраль - голубой провод
  • PE - заземление - желто/зеленый провод

* в комплект поставки не входит автоматический выключатель, предохранитель, питающий кабель, кнопочный выключатель

** к одной панели управления Comfort можно подключить от 1-го до 3-х тепловентиляторов Heater R1 / CR1

(для увеличения нажмите на изображение)
Схема гидравлического и электрического подключения Heater R1 / CR1 c регулировкой

^ Вернуться наверх

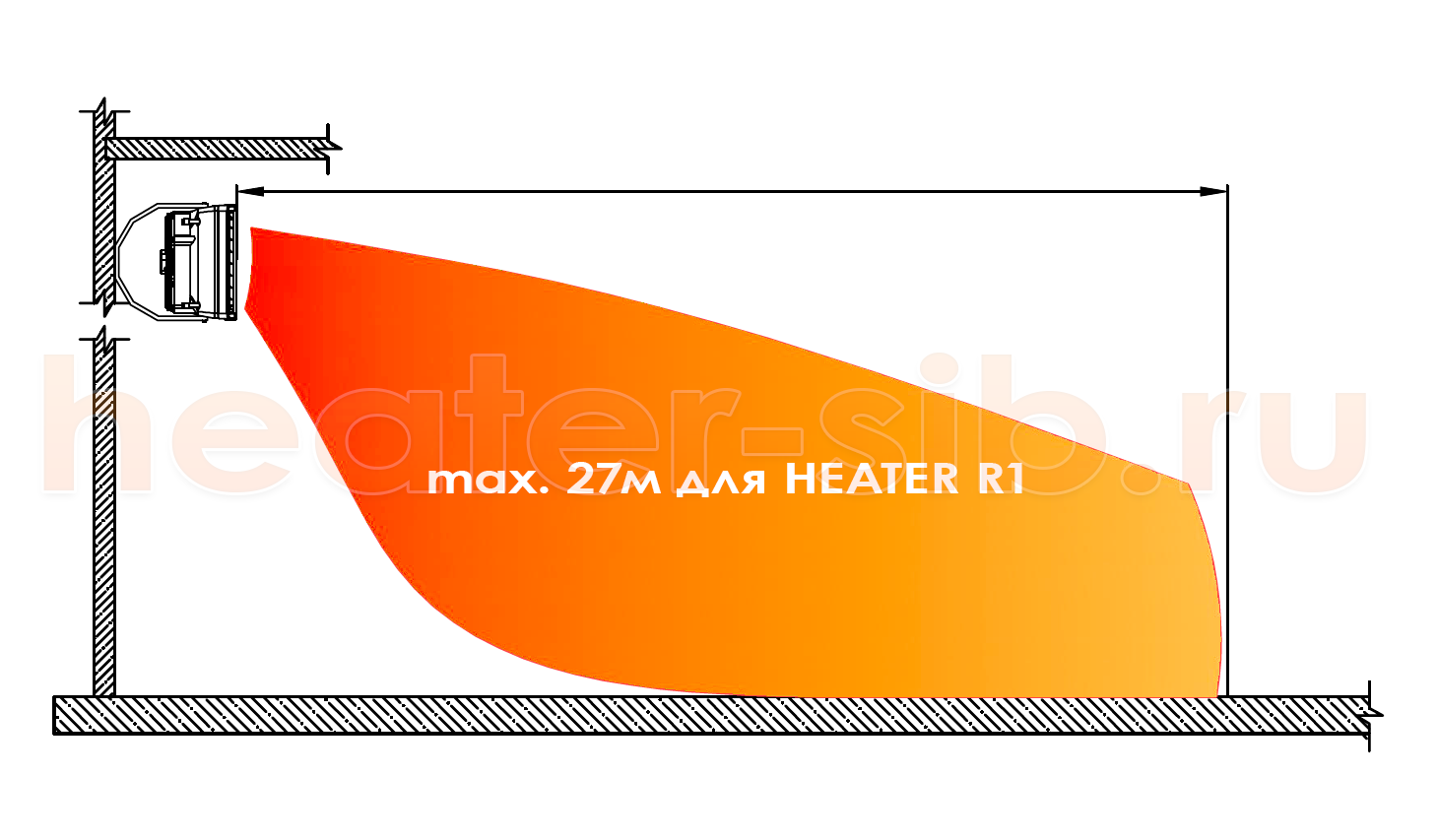

Дальность воздушного потока Heater R1 / CR1 при настенном монтаже
(для увеличения нажмите на изображение)
Дальность воздушной струи Heater R1 / CR1 при настенном монтаже

^ Вернуться наверх

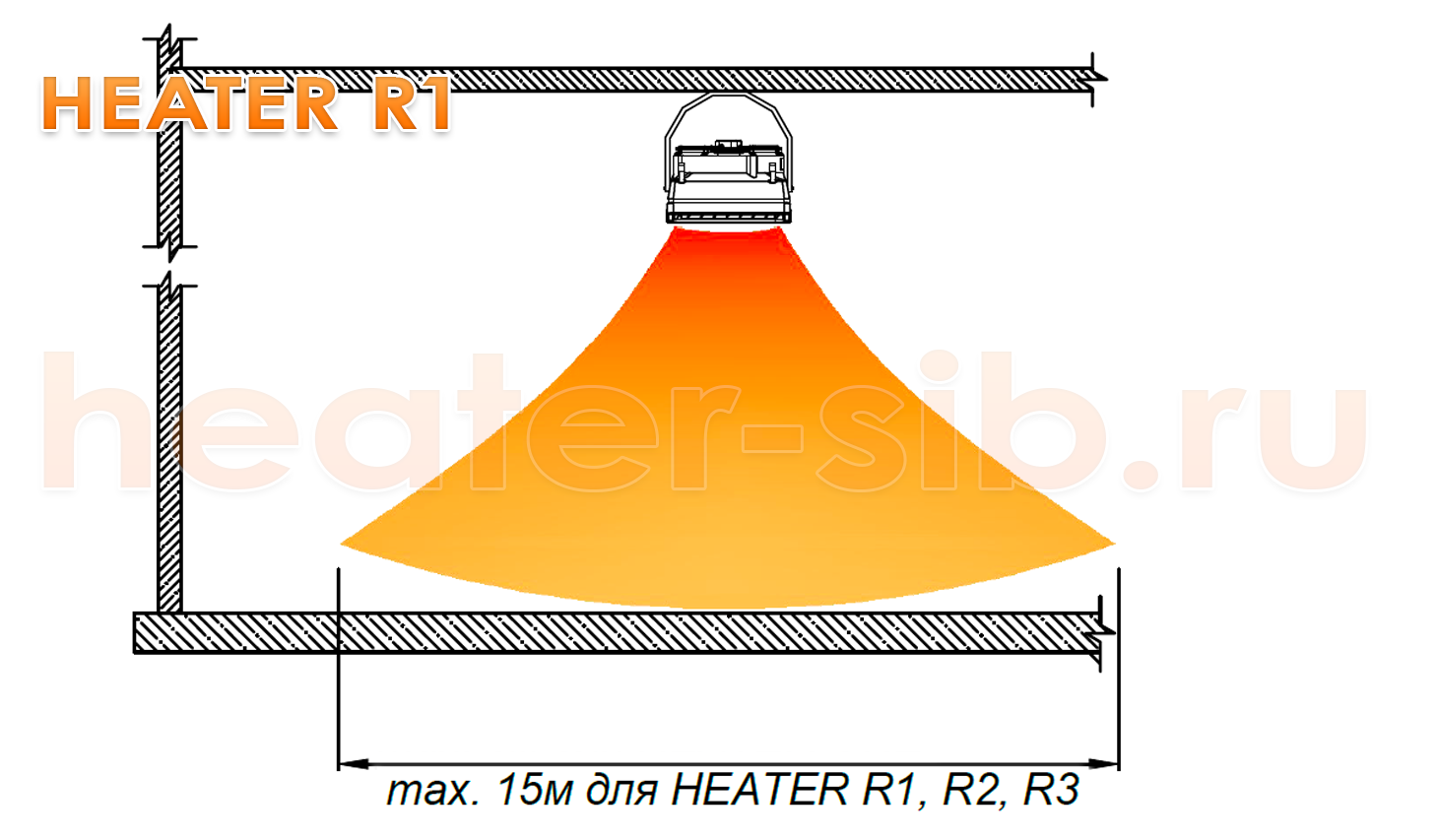

Дальность воздушной струи Heater R1 / CR1 при потолочном монтаже
(для увеличения нажмите на изображение)
Дальность воздушной струи Heater R1 / CR1 при потолочном монтаже

^ Вернуться наверх

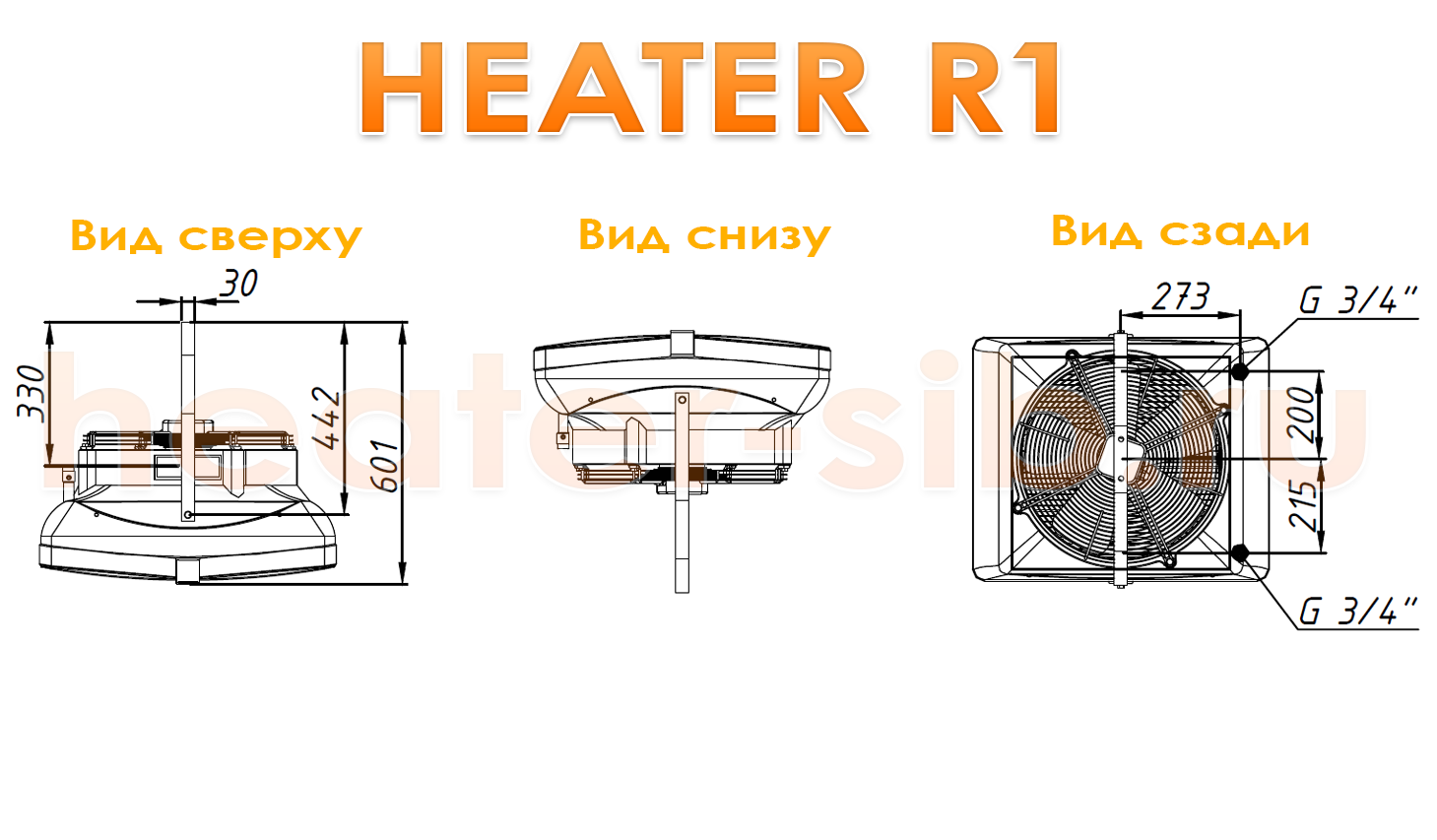

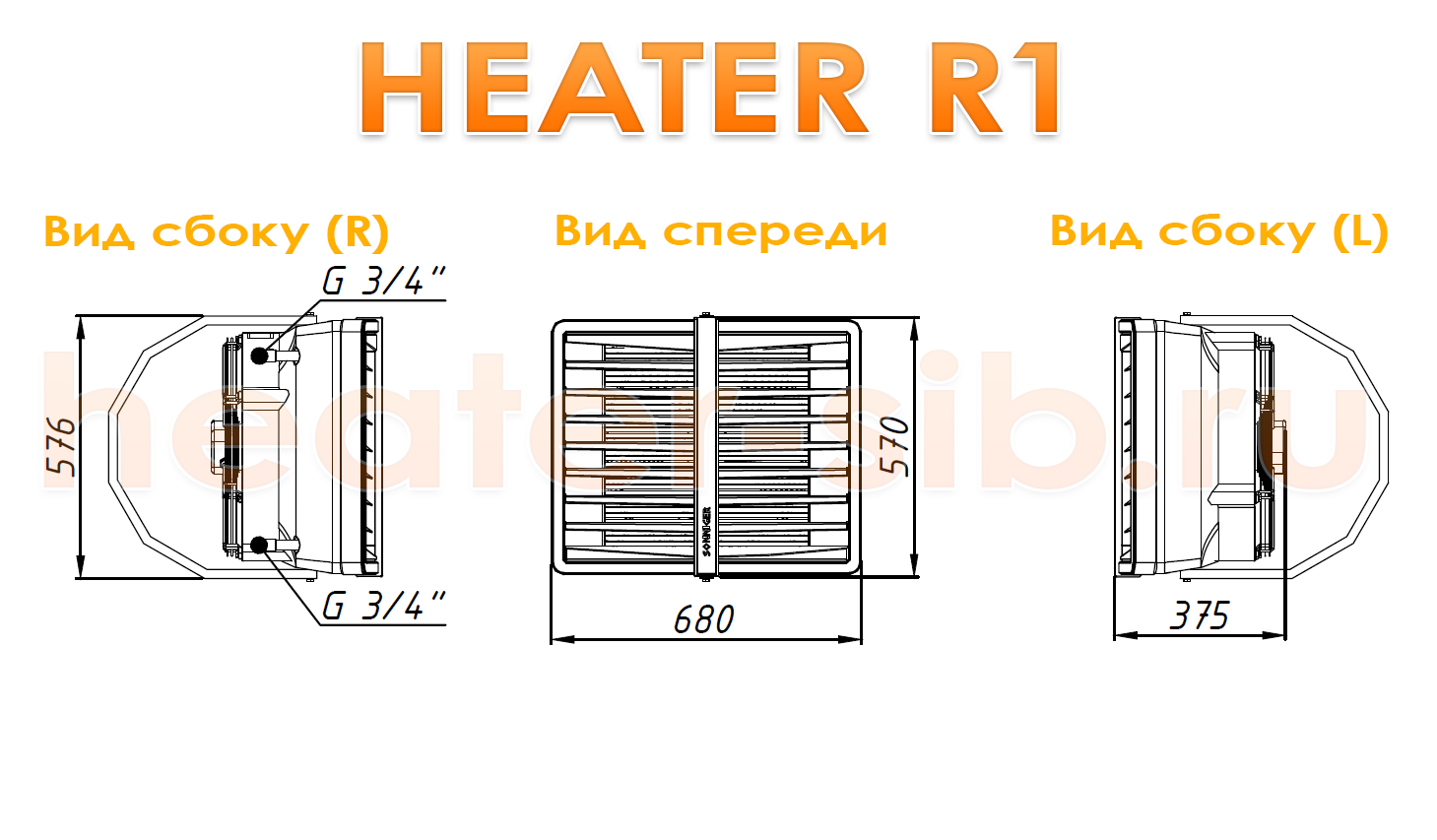

Размеры Heater R1 / CR1 (в помощь для определения места установки)
(для увеличения нажмите на изображение)
Габаритиные размеры Heater R1 / CR1 - вид с левого бока, вид спереди, вид с правого сбоку Габаритиные размеры Heater R1 / CR1 - вид сверху, вид снизу, вид сзади

^ Вернуться наверх

Тепловые характеристики Heater R1 / CR1
(в зависимости от температуры теплоностителя)

Параматры вода 90/70 гр.С вода 80/60 гр.С вода 70/50 гр.С
Тепмература воздуха на входе, гр.С 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 4900 м3/час (3-я скорость на регуляторе)
Тепловая мощность, кВт 27,5 19,4 18,1 16,7 15,2 23,0 16,1 14,6 13,2 11,7 18,3 12,4 10,6 7,3 6,7
Температура воздуха на выходе, гр.С 12,6 13,4 17,7 21,9 26,7 10,3 11,7 15,9 20,2 24,4 7,9 9,8 13,8 17,1 21,8
Расход воды, м3/час 1,1 0,7 0,6 0,6 0,5 0,9 0,6 0,5 0,4 0,4 0,6 0,4 0,3 0,2 0,2
Гидравлическое сопротивление, кПа 2,0 0,8 0,7 0,6 0,5 1,4 0,6 0,5 0,4 0,3 0,9 0,3 0,3 0,1 0,1
Расход воздуха 3450 м3/час (2-я скорость на регуляторе)
Тепловая мощность, кВт 22,5 16,7 15,5 14,4 13,3 18,7 13,9 12,7 12,0 10,1 15,1 10,5 8,7 7,0 6,4
Температура воздуха на выходе, гр.С 14,7 15,3 19,3 23,5 27,5 12,0 13,1 17,2 21,2 25,2 9,1 10,6 14,2 13,8 22,4
Расход воды, м3/час 0,9 0,6 0,5 0,5 0,4 0,7 0,5 0,4 0,4 0,3 0,5 0,3 0,2 0,2 0,1
Гидравлическое сопротивление, кПа 1,4 0,6 0,5 0,4 0,4 0,9 0,4 0,3 0,3 0,2 0,6 0,2 0,1 0,1 0,1
Расход воздуха 2450 м3/час (1-я скорость на регуляторе)
Тепловая мощность, кВт 19,4 14,5 13,6 12,6 11,6 16,4 12,1 11,1 10,0 8,8 13,1 9,0 7,2 6,7 6,2
Температура воздуха на выходе, гр.С 17,1 17,1 20,9 27,9 28,8 14,0 14,5 18,3 22,2 25,8 10,5 11,1 14,2 18,6 23,2
Расход воды, м3/час 0,7 0,5 0,4 0,4 0,4 1,1 0,4 0,3 0,3 0,2 0,8 0,3 0,2 0,2 0,1
Гидравлическое сопротивление, кПа 1,0 0,4 0,4 0,3 0,3 0,7 0,3 0,2 0,2 0,1 0,4 0,1 0,1 0,1 0,1

^ Вернуться наверх


Тепловентилятор Heater R1 и Condens CR1

Sonniger R1 (CR1)

10-30 кВт (10-35 кВт)
4900 м3/ч (3900 м3/ч)
1350 rpm
IP54
wa0007 (wa0016)
₽34502

КАТАЛОГ - ОБОРУДОВАНИЕ SONNIGER

  • Каталог оборудования Sonniger - все новинки: тепловентиляторы HEATER CONDENS CR, газовые теплогенераторы ApenGroup LRP RAPID PRO, тепловые завесы GUARD и гаражные завесы GUARDPRO.
    Каталог оборудования Sonniger (PDF, 3.0Mb)

HEATER CONDENS CR

  • Тепловентиляторы HEATER CONDENS CR - новое поколение воздухонагревателей HEATER.
    HEATER CONDENS CR (PDF, 0.7Mb)

Автоматика

Цены

Техпаспорт 2020 года

  • Инструкция Heater (PDF, 2.0Mb) - описание, узлы обвязки по воде, электрические схемы подключений, возможные неиспроавности и методы их устранения, гарантийный талон

Техпаспорт

  • Инструкция Heater Condens (2021г.) (PDF, 2.0Mb) - описание, узлы обвязки по воде, электрические схемы подключений, возможные неиспроавности и методы их устранения, гарантийный талон

Эл. подключения

Воздухонагреватель мод. Heater R1 (10-30 кВт, артикул wa0016) и мод. Heater Condens CR1 (10-35 кВт, артикул wa0021) в наличии на складе в Москве, Казани, Тюмени, Новосибирске, Красноярске
